Vozík výkyvný s regulací celokovový, 5 rolí s montážní deskou 80 (V-02-5)
Nadjezd 3-5 m. S regulací. Kolísavý. Kovová kola. Galvanický zinek. Celokovové. Profil C 70. Deska 180x120 mm.
Celokovový vozík pro samonosné posuvné brány s hmotností až 600 kg a šířkou průjezdu až 5 m. Vozík je dodáván s montážní deskou, která je součástí ceny.

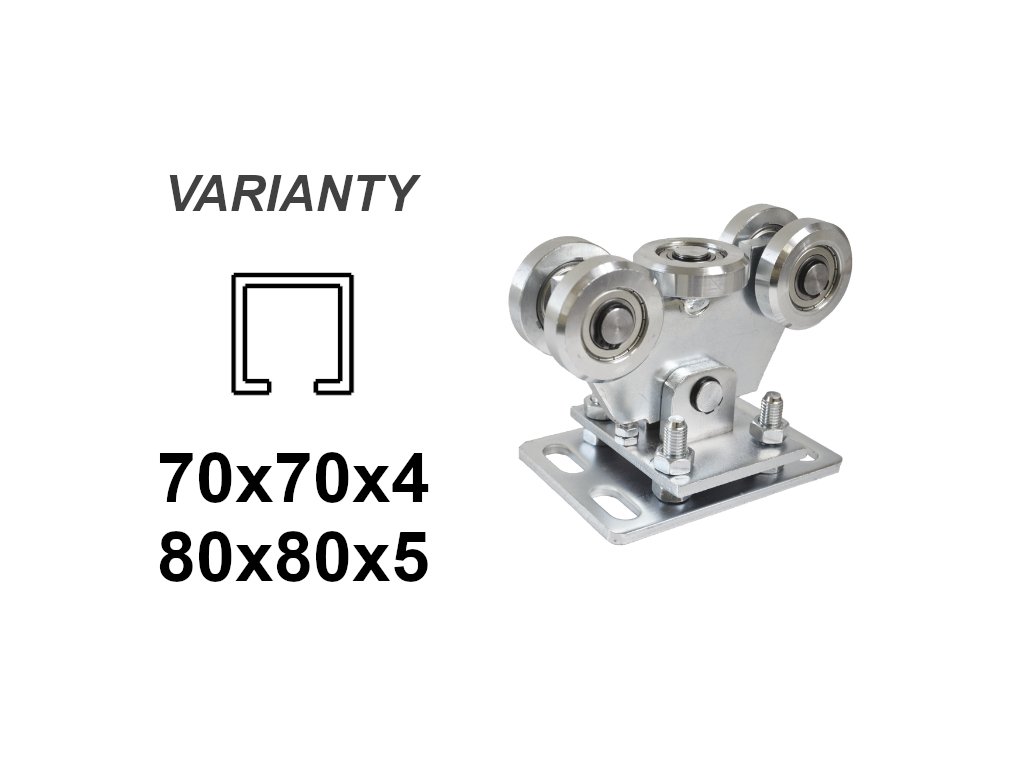

- Varianta V-02-5 je vhodná pro C-profil 80x80x5 mm FE a C-profil 80x80x5 mm ZN
- Varianta V-02-4 je vhodná pro profil C 70x70x4 mm FE a profil C 70x70x4 mm ZN
Možnost regulace vozíku umožňuje "doladit" sklon brány a tím i její plynulý chod (i s ohledem na terén nebo sklon průjezdu).
Výkyv vozíku slouží k rovnoměrnému rozložení hmotnosti/tlaku brány na všechny ložiskové válečky vozíku v každém okamžiku pohybu brány. Součástí vozíku je matice M8 pro regulaci výkyvu.
Všechny cenově zvýhodněné sady pro samonosné brány.
Kotvení samonosných vozíků pro přepravu bran:
Nosné vozíky lze ukotvit:
- pro závitové tyče, které se betonují přímo do základu
- pro závitové tyče chemicky spojené s již vyzrálým betonovým základem
- pro zatloukání kotev do již vyzrálého betonového základu
Otvory v montážních deskách mají nejužší rozměr 19 mm a jsou ukotveny závitem M18. Všechny postupy jsou relevantní, záleží na tom, s čím máte lepší zkušenosti.

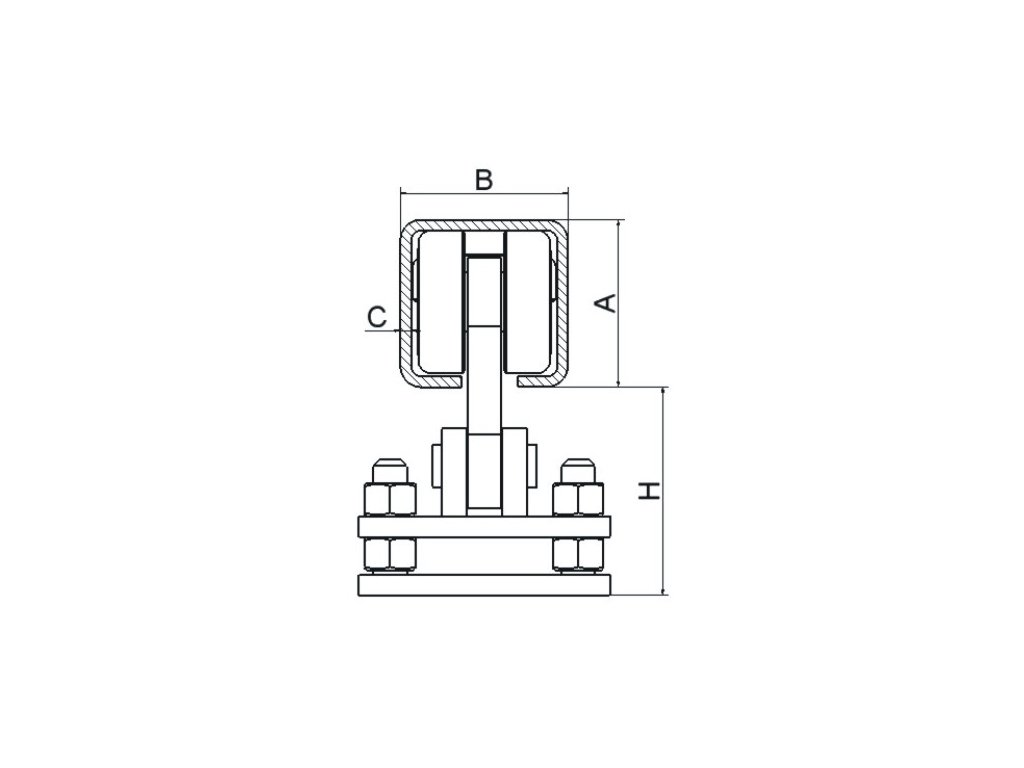

Výkres vozíku 70×70×4 :
Výkres vozíku 80×80×5:
360° :
Doplňkové parametry
| Kategorie: | Vozíky pro profil C 76x76x3 |
|---|---|
| Hmotnost: | 6.2 kg |
| A [mm]: | 80 |
| B [mm]: | 80 |
| C [mm]: | 5 |
| Hmin [mm]: | 90 |
| Hmax [mm]: | 110 |
