Sada pro výrobu samonosných vrat s extra krátkým přesahem Intelligate IG350

Máte na pozemku málo místa na přesah klasické samonosné posuvné brány? Systém Intelligate je navržen přesně pro případy, kdy je prostor vedle vjezdu brány příliš krátký a nedovoluje použít standardní přesah brány. >>Montážní manuál ke stažení>>.

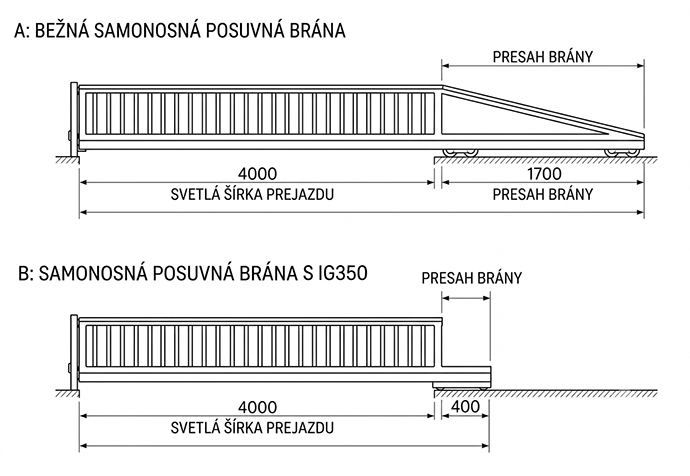

Se systémem Intelligate IG350 k světlé šířce brány postačuje přesah o délce jen 40 cm. Klasická samonosná brána by při 4metrovém pojezdu vyžadovala přesah přibližně 1,5 až 2 metry. Se systémem Intelligate ušetříte více než metr prostoru.

Sada obsahuje:			Sada IG350

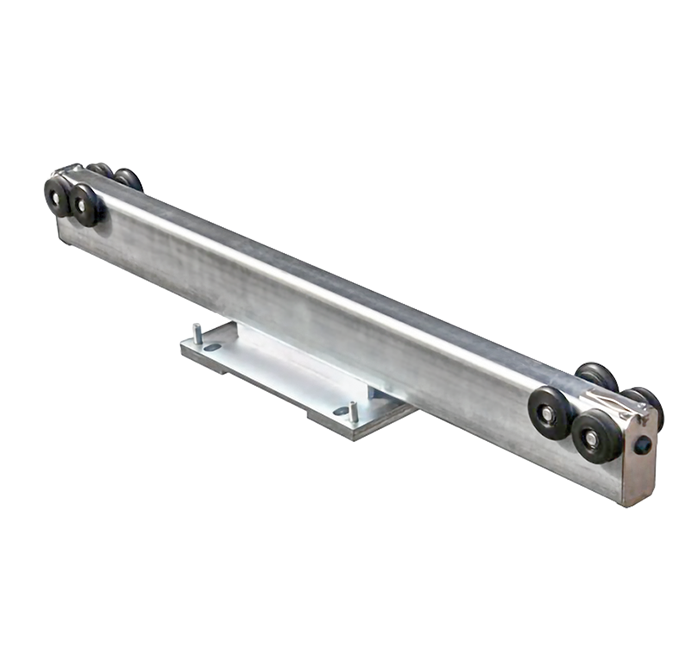

	1 ×	Kompletní systém vozíků INTELLIGATE 350 pro C-profil MGD	IG350

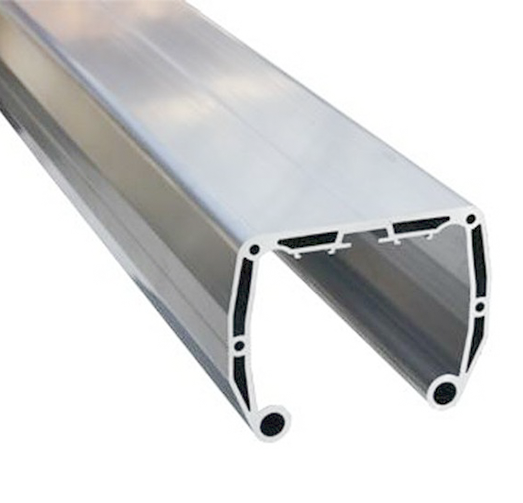

	1×	Hliníkový C-Profil MGD 5400 mm	MGD1-LS
	1 ×	Montážní konzola pro pohony	MK-IG

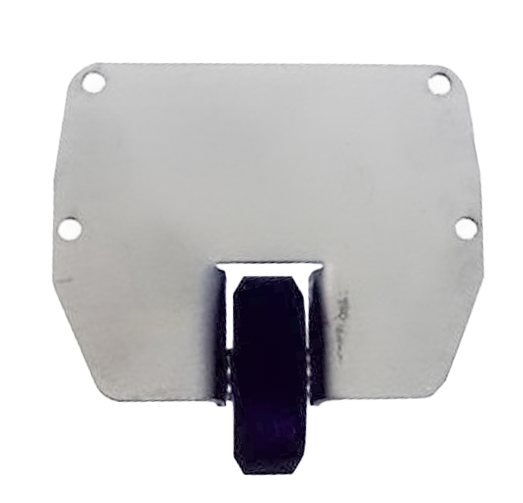

	1 ×	Nájezd pro C-profil MGD	MGD1-EDR

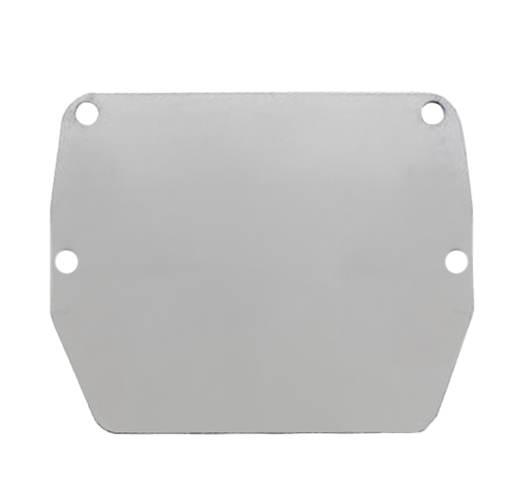

	1 ×	Krytka C-profilu MGD	MGD1-ED

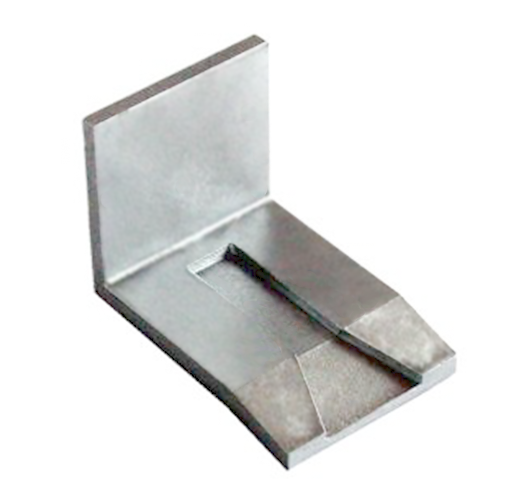

	1 ×	Spodní doraz	NALS

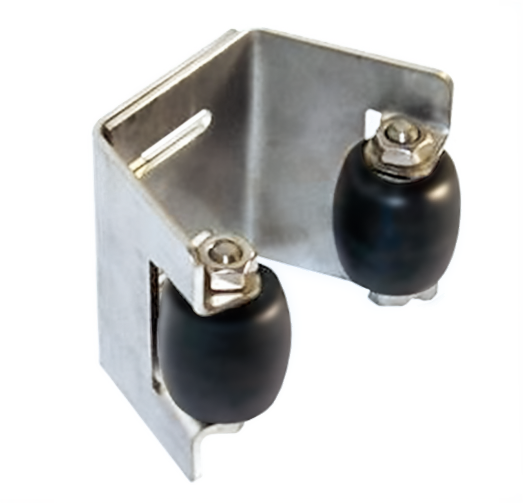

	1 ×	Vrchní doraz s rolkami	NELGR-60
Instalační příručka			PDF

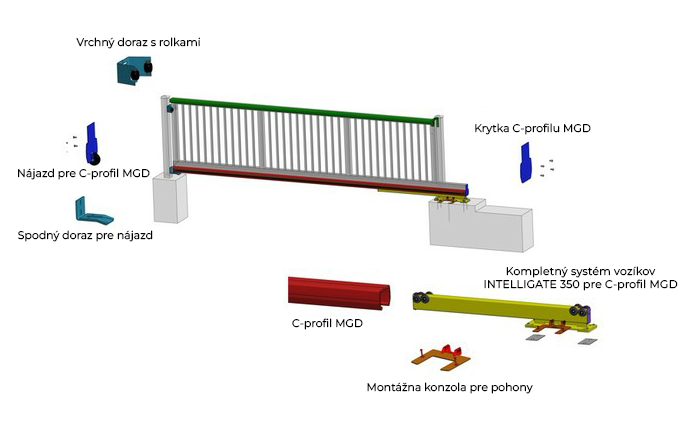

Umístění komponentů v konstrukci:

Příklad:

Pokud má brána šířku průjezdu 4000 mm, tak prostor potřebný pro plné otevření brány se systémem Intelligate je 4400 mm (4000 průjezd/brána + 400 přesah brány).

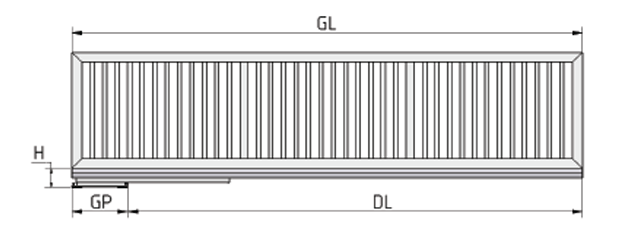

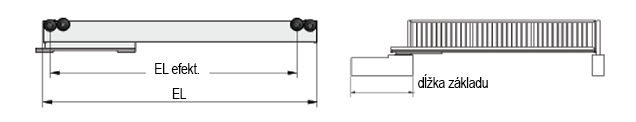

Rozměry:

• GL: celková délka
• DL: světlá šířka pojezdu
• GP: délka základové desky
• EL: délka nosného ramene
• EL efekt.: efektivní délka upnutí
• H: horní hrana pojezdové lišty (=200 mm)
• Dov. hmot.: maximální hmotnost brány včetně lišty
• Dov. hmot./m: maximální hmotnost/m včetně lišty (5 kg/m)

Upozornění:

• Pojezdový mechanismus musí být přišroubován čtyřmi kotvami, každá s upínací silou minimálně 25 kN.
• Tato upínací síla se dosáhne vlepenou závitovou tyčí M12 s utahovacím momentem 60 Nm.
• Před dotažením kotev musí být mezera mezi základovou deskou a základem vyplněna zálivkou.
