Sada pohonu NICE M-Fab MFAB3024 pro jednokřídlou bránu do 3,5 m/600 kg
Pohon, skříň, řídicí jednotka, regulátor, fotobuňky, maják, odblokování, přijímač
Sada je s nevratné elektromechanickým 24V motorem a je určena pro jednokřídlá vrata do délky křídla 3,5 m a hmotnosti křídla 600 kg. NICE Sada M-FAB je plně kompatibilní s předchozí řadou Metro.
Samotný pohon tvoří také spodní závěs brány.

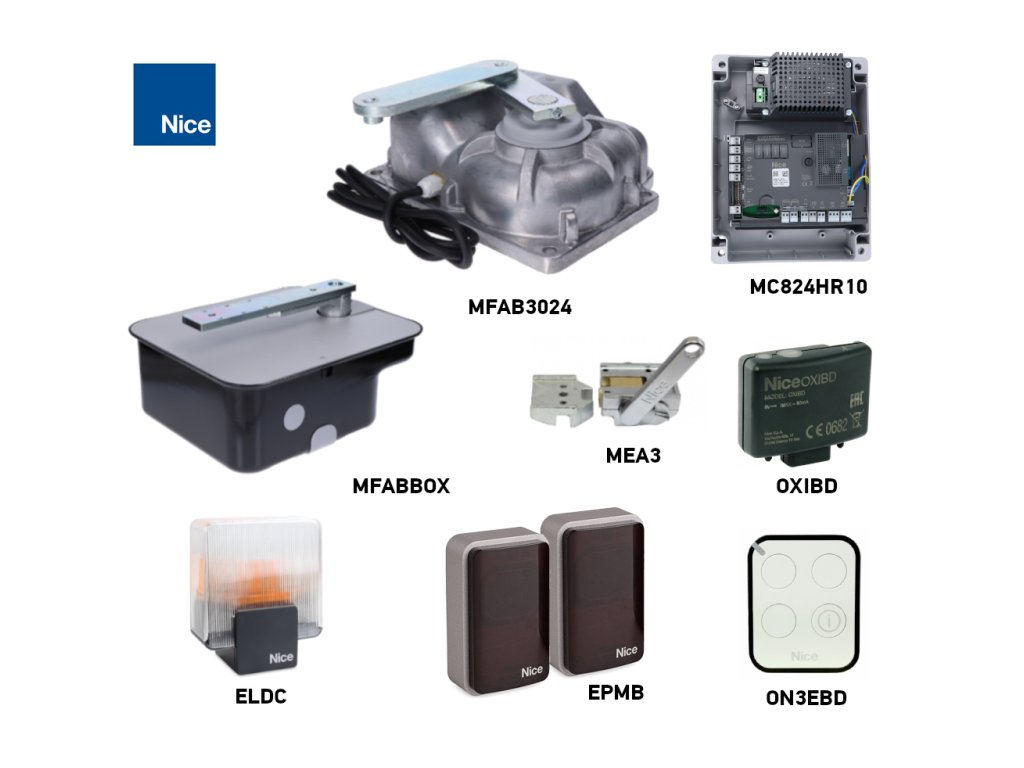

| SADA OBSAHUJE: | NICE-MFAB3024-BE1 | |||
|---|---|---|---|---|
 |
1 × | Podzemní pohon NICE M-FAB3024 | NICE-MFAB3024 | |
|
NICE M-Fab 3024 - podzemní pohon pro křídlovou bránu do 3,5 m/600 kg |
Detail | |||
 |
1 × | Základní box MFABBOX | NICE-MFABBOX | |
|
Základní skříň NICE MFABBOX pro podzemní pohon NICE M-Fab 3000/3024. Ocel s kataforetickou léčbou |
Detail  |
|||
 |
1 × | Odemykání pákou s klíčem | NICE-MEA3 | |
|
Uvolňovací páka s klíčem pro pohony M-Fab |
Detail | |||
 |
1 × | Ovládací panel pro 24V pohon | NICE-MC824HR10 | |
|
Součástí automatizace je ovládací panel v konstrukční skříni obsahující řídicí jednotku MC824HR10, která integruje pohony a příslušenství. |
Detail | |||
 |
1 × | Interní rádiový přijímač | NICE-OXIBD | |
|
Přijímač rádiového signálu z dálkových ovladačů. |
Detail | |||
 |
1 × | Dálkový ovladač NICE MYGO4 | NICE | |
|
Dálkový ovladač se čtyřmi tlačítky pro automatické otevírání brány na dálku. Můžete s ním ovládat čtyři zařízení, nebo jednomu zařízení dávat čtyři druhy povelů. Kompatibilní je ke všem pohonům NICE s plovoucím kódem typu O-Code (72 bitový kód umožňuje 4,7 kvadrilion kombinací, takže je prakticky nemožné ho zneužít) a indikací vysílaného signálu pomocí LED diody. |
Detail |
|||
 |
1 × | Pár fotobuněk NICE EPMB | NICE-EPMB | |
|
Po stranách šířky přechodu musí být instalovány bezpečnostní fotobuňky. Vydávají infračervený paprsek, který po přerušení autem nebo chodcem vyšle signál do pohonu, aby zastavil pohyb brány nebo zabránil jejímu otevření. |
Detail | |||
 |
1 × | LED maják s anténou NICE ELDC |
NICE-ELDC | |
|
Výstražné světlo NICE LED blikající ELDC z nárazuvzdorného polykarbonátu s vestavěnou anténou pro delší dosah dálkového ovládání (až 150 m). |
Detail |
|||
 |
1 × | Instalační příručka NICE M-FAB 3024 | ||
|
Instalační příručka pro úspěšnou instalaci s názornými nákresy zapojení, pokyny pro programování a párování. |
Stáhnout |
|||
TECHNICKÉ PARAMETRY POHONU :
| Řídící jednotka | MC824HR10 |
| Napájení | 230 V |
| Verze motoru (24, 230 V) | 24 V |
| Příkon | 120 W |
| Síla | 250Nm N |
| Spotřeba motoru | 5 A |
| Typ brány | jeden list |
| Typ operace | intenzivní |
| Stupeň ochrany | 67 IP |
| Pracovní teplota | -20 +55 °C |
| Instalace | podzemí |
| Délka jednoho křídla | 3,5 m |
| Plocha křídla - vzduchová náplň | 6 m² |
Výhody motorů M-Fab

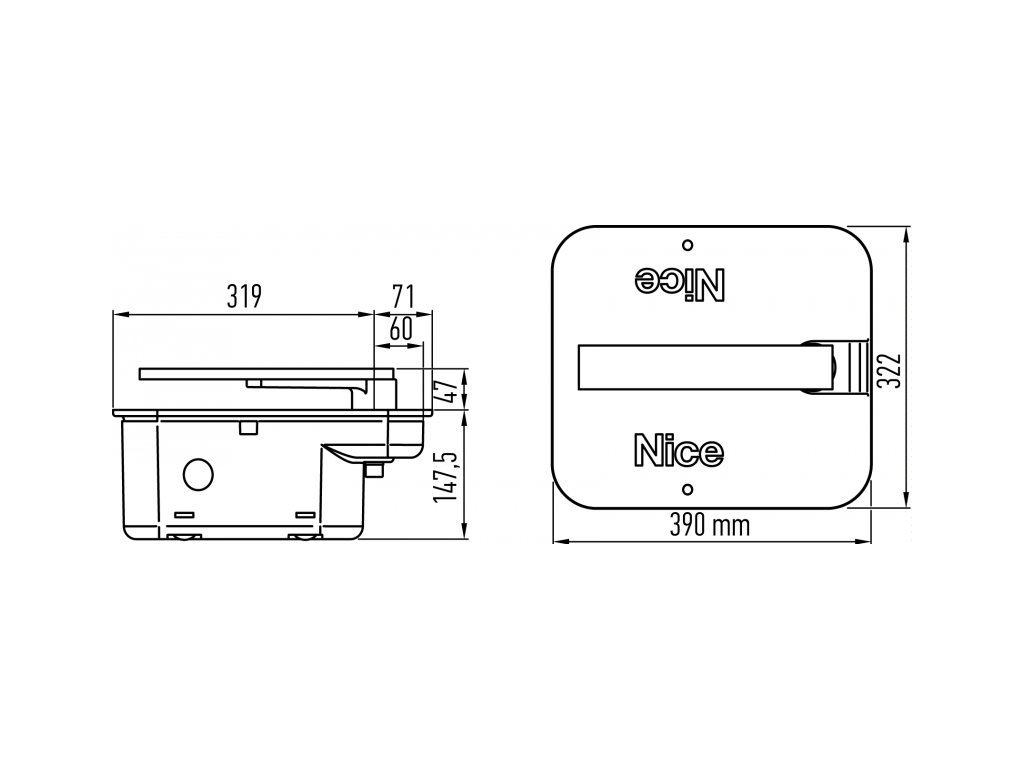

- Kompaktní kryt pohonu s hloubkou pouhých 147,5 mm. Ocelové provedení s kataforézní povrchovou úpravou proti korozi. Výška motoru nad zemí pouze 47 mm.
- Praktická a rychlá instalace díky držáku motoru, který se připevňuje přímo na křídlo brány.
- Mechanicky nastavitelné zarážky otevírání a zavírání.
- Otevření až 110°, s možností rozšíření až o 360° pomocí příslušenství NICE MEA1.
- Třída krytí motoru IP67.
- Jednotku lze odemknout zevnitř i zvenku pomocí speciálního klíče.
Další informace o aktuátoru naleznete na stránce samostatného aktuátoru na adrese NICE MFAB3024.
Disk byl dříve označován jako NICE METROPLEX ME3024.
Doplňkové parametry
| Kategorie: | Sady podzemních pohonů pro jednokřídlové brány |
|---|---|
| Hmotnost: | 16.5 kg |
