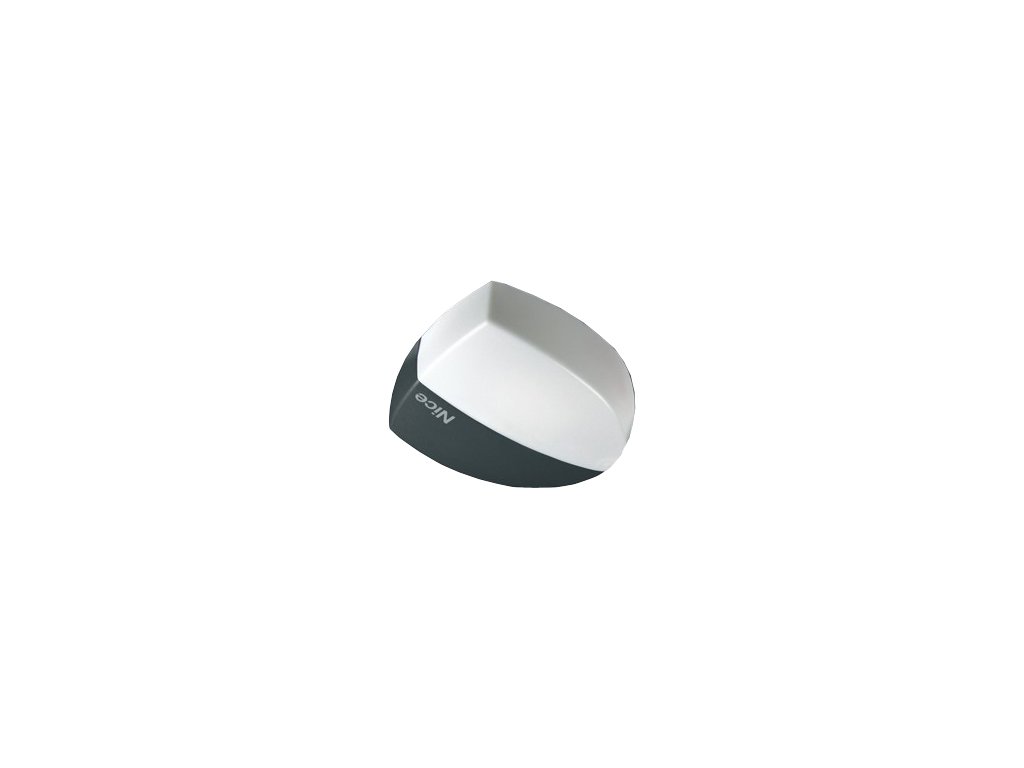

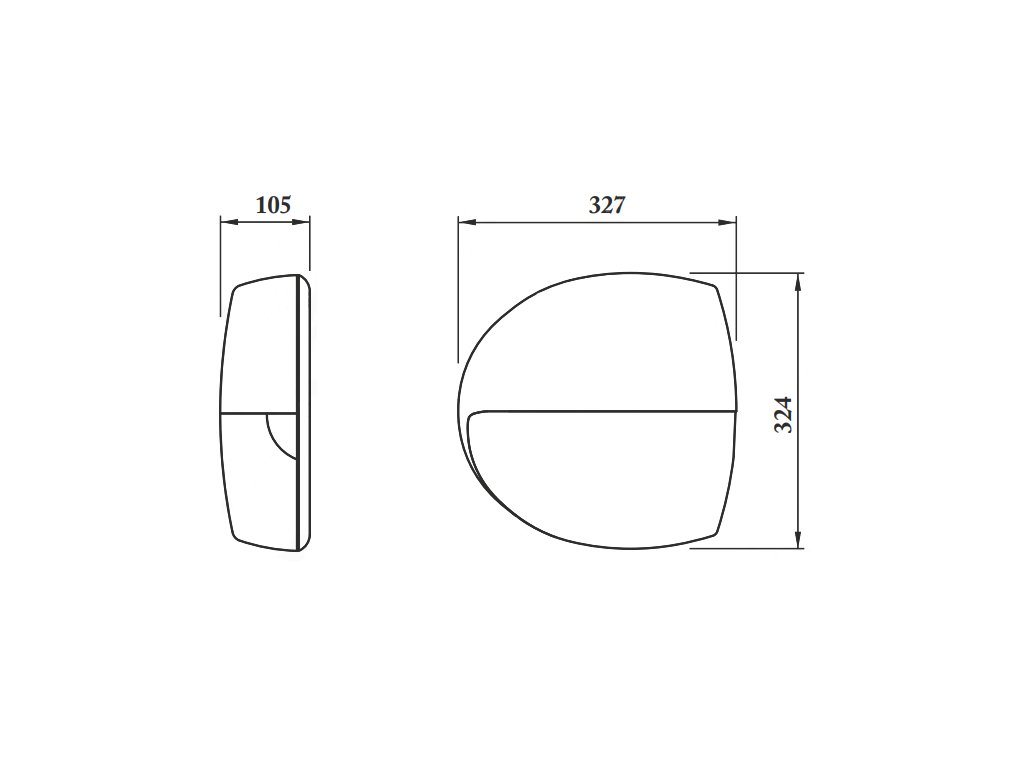

NICE Spinbus SN6041 - samostatný pohon pro garážová vrata

Pohon NICE Spinbus SN6041 je určený pro sekční garážová vrata do plochy 17,7m², nebo vyčnívající výklopná garážová vrata do plochy 14,7m², nebo nevyčnívající výklopná garážová vrata do 13,5m². Který je který? Má mechanický vypínač. Pohon je nevratný. Podrobné technické parametry ". Manuál ke stažení ».

(Je tento disk pro mě vhodný?)
Srovnání s ostatními disky:

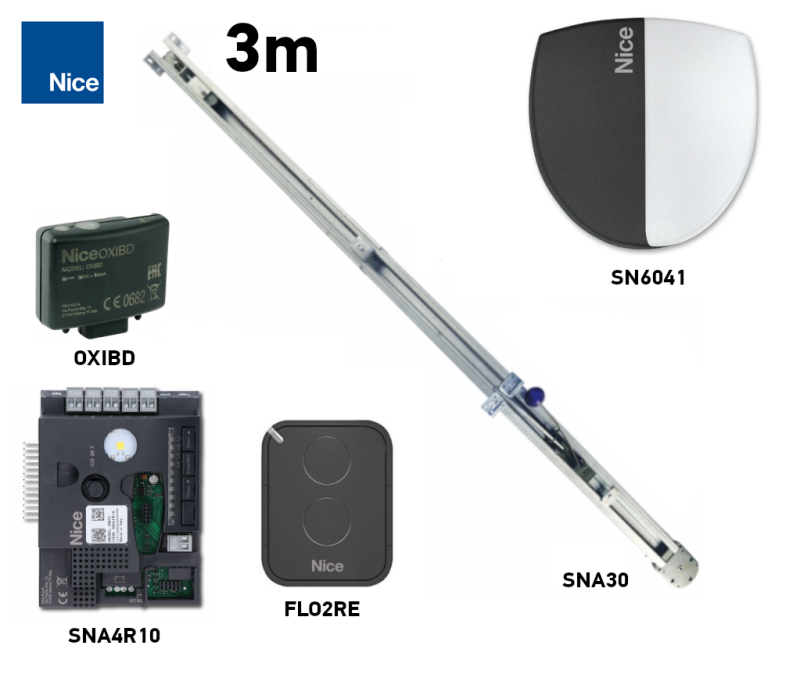

Tento produkt - samostatný pohon garážových vrat vrat NICE Spinbus SN6041 (náš kód NICE-SN6041) obsahuje:

• elektromechanický pohon NICE Spinbus SN6041 s řídicí jednotkou SNA4. Pohon je dodáván bez přijímače.

• instalační příručka

Cenově zvýhodněné sady obsahující pohon NICE Spinbus SN6041:

Disk je kompaktní, bezpečný, praktický, ideální pro soukromé i firemní použití. Odolné plastové tělo se zabudovaným osvětlením přihrádky.

Pohon je vhodný pro automatizaci garážových vrat do plochy křídla 17,7m² pro sekční garážová vrata, 14,7m² pro vyčnívající výklopná garážová vrata, nebo 13,5m² pro nevyčnívající výklopná garážová vrata. Typy garážových vrat. Hodnoty platí za podmínek stanovených výrobcem, jako jsou povětrnostní podmínky, teplotní rozdíly, tuhost vrat a především snadný pohyb vrat. To se ne vždy podaří, resp. nedá ovlivnit, proto doporučujeme ideální použití pohonu NICE Spinbus SN6041 pro garážová vrata úrovně 80% těchto hodnot. Další informace naleznete v kapitole Výběr jednotky.

Uživatelsky velmi přívětivá technologie BlueBUS umožňuje napájet a ovládat až 6 párů fotobuněk pomocí dvoužilového kabelu. Součástí pohonu je také teplotní pojistka.

Nastavitelná rychlost, síla a čas pauzy automatického zavírání pohonu a další, viz Programování.

Diagnostika pomocí výstražného majáku.

V případě výpadku proudu lze pohon odblokovat a bránu posunout ručně. K pohonu je také možné připojit záložní baterii NICE PS124, která umožní provést několik manévrů v případě výpadku napájení.

Řídicí jednotka pohonu má programovatelný vstup, kde může být zapojený výstražný maják, indikátor otevřených vrat, elektromechanický zámek, nebo elektromagnetický zámek.

Pohon NICE Spinbus SN6041 je elektromechanický pohon vhodný pro klimatické podmínky na Slovensku a splňuje všechny evropské bezpečnostní normy.

Příslušenství kompatibilní s pohonem NICE Spinbus SN6041

doporučujeme také zakoupit kompatibilní volitelné příslušenství pro pohon nebo zvolit některou z již sestavených nákladově efektivních sad:

Manuál k pohonu NICE Spinbus SN6041

Manuál pohonu NICE Spinbus SN6041 ke stažení zde:

Manuál k pohonu NICE Spinbus SN6041

NICE Spinbus SN6041 v kostce

NICE Spinbus je rodina nevratných elektromechanických převodových pohonů pro garážové brány. Dodávají se bez řídicí jednotky. Kompatibilní řídicí jednotka je SNA4. Řídicí jednotky mají konektor SM propřijímače rádiového signálu NICE SMXI, případně NICE OXI. Elektrické připojení externích zařízení(fotobuňky, výstražný maják atd.) bylo v rodině pohonů garážových vrat NICE Spinbus zjednodušeno použitím technologie BlueBUSkterá umožňuje připojit více zařízení ke společnému konektoru pouze jedním dvouvodičovým kabelem, který ani nemusí být chráněn proti přepólování. Automatické ovládání je závislé na napájení, ale v případě výpadku proudu je samozřejmě možné odblokovat převodový motor a ovládat bránu ručně. Je také možné zakoupit volitelnou záložní baterii NICE PS124, která umožňuje ovládat pohyb pohonu brány i při výpadku proudu.

Výběr pohonu – je pohon NICE Spinbus SN6041 vhodný pro moje vrata?

Každá brána má svůj vlastní konstrukční systém (sekční, výklopná, ...) a plochu a každý pohon má své vlastní limity. Na trhu jsou běžně dostupné následující typy bran:

Sekční garážová vrata	Horní garážová vrata NEvyčnívají *
Vyčnívající horní garážová vrata
bez pružin*	s pružinami

* Pro automatizaci výklopných garážových vrat bez vyčnívání a výklopných vratpro automatizaci křídlových garážových vrat bez pružin je nutné na vrata nainstalovat křídlové rameno NICE SPA5.

Pohon NICE Spinbus SN6041 je při zvolení vhodného příslušenství použitelný pro následující plochy a rozměry křídel jednotlivých druhů vrat:

Rozměr křídla v zásadě určuje maximální počet cyklů za hodinu a také počet po sobě jdoucích cyklů, tj. určuje, jak dlouho může být pohon v provozu. Vyšší síla (hmotnost) počet těchto cyklů ještě více snižuje, a to v důsledku většího počtu cyklů .tím je také určena maximální přípustná rychlost pro dané zatížení. Pohon je vybaven zařízením(teplotní pojistkou), které měří teplotu motoru i okolního prostředí a úměrně tomu snižuje počet možných cyklů:

* 1Kg=9,81N, tj. sílu potřebnou ke zvednutí křídla lze vydělit 9,81 a zobrazit v kilogramech. Např. 500N se rovná přibližně. 51 kg.

Montáž pohonu NICE Spinbus SN6041

Způsob montáže pohonu se liší v závislosti na instalační situaci. Pro brány do výšky 2,5 m se používá vodicí lišta o délce 3 m, pro brány do výšky 3,5 m se používá vodicí lišta o délce 4 m. Také je možné vodicí lištu umístit na konzole připevněné ke stropu, nebo ukotvit vodící lištu přímo na strop pomocí úchytek NICE SNA16.

Kabeláž

Typická(volitelná) situace zapojení pohonu a příslušenství vypadá pro jednotlivé typy vrat následovně:

Sekční garážová vrata
Vyčnívající horní garážová vrata*	Horní garážová vrata NEvyčnívají*

* Pro automatizaci výklopných garážových vrat bez vyčnívání a výklopných vratpro automatizaci křídlových garážových vrat bez pružin je nutné na vrata nainstalovat křídlové rameno NICE SPA5.

Seznam příslušenství

Seznam kabeláže

Instalace pohonu NICE Spinbus SN6041

Samotná mechanická instalace pohonu se skládá ze tří kroků:

0. Požadavky na předmontáž
1. Montáž vodicí lišty
2. Připevnění pohonu k sestavené liště
3. Připevnění hnací lišty ke stropu

0. Požadavky na předmontáž

I. Pro vlastní instalaci pohonu jsou nutné určité prostorové požadavky, zejména s ohledem na vodicí lištu:

• dostatečná délka garáže (C+D) pro umístění pohonu (cca 3,5 m pro 3m tyč, cca 4,5 m pro 4m tyč),
• je také nutné, aby horní bod brány byl od stropu (A) odskočen nejméně o 4 cm a maximálně o 40 cm
• a maximální vzdálenost vodicí lišty od stropu (B) by měla být 40 cm (menší vzdálenost nevadí, je možná i montáž přímo na strop).

Lepší představu získáte na obrázku:

II. dále je nutné zajistit prostor pro vlastní montáž těla pohonu:	III. A v případě výklopných garážových vrat je nutné, aby při otevírání byl rozdíl mezi spodní částí vodicí lišty a nejvyšším bodem křídla (E) při pohybu minimálně 6,5 cm, ale ne více než 30 cm:

Upozornění: Pokud výše uvedené podmínky nejsou splněny, pohon NICE Spinbus SN6041 nelze osadit, případně je nutné vymyslet alternativní řešení ukotvení.

1. Montáž vodicí lišty

Podívejte se na postup pro bar, který máte:

2. Připevnění pohonu k sestavené liště

1. Jednotku lze namontovat třemi různými způsoby podle toho, které umístění vám prostorově vyhovuje.	2. Připevněte pohon k hlavici přenosu otáčení pomocí čtyř dodaných šroubů 6,3x38

3. Připevnění hnací lišty ke stropu

Podle naměřených hloubek odskoku tyče od stropu a horní části brány vyznačte dva montážní otvory přesně ve středu brány. V závislosti na typu můžete připevnit přední rukojeť:

V profilu můžete použít nýty	Můžete použít hmoždinky a šrouby ve zdi	Pokud máte vhodné podmínky, můžete tyč připevnit přímo ke stropu

Po vyvrtání montážních otvorů připevněte přední držák, přičemž druhou stranu motorové tyče nechte na zemi, a přejděte k dalšímu kroku:

1. Připevněte montážní držáky pomocí šroubů a matic. Na konzolách vyberte otvory, které nejlépe odpovídají rozměru B	2. S pomocí žebříku připevněte druhou stranu lišty ke stropu a vyznačte otvory na konzolách. Pak položte tyč zpět na zem.
3. Vyvrtejte otvory do naznačených otvorů, opět pomocí žebříku připevněte hnací tyč a připevněte držáky ke stropu.	4. Ujistěte se, že je obložení v rovině, v případě potřeby jej opilujte a odřízněte zbytek držáků.
