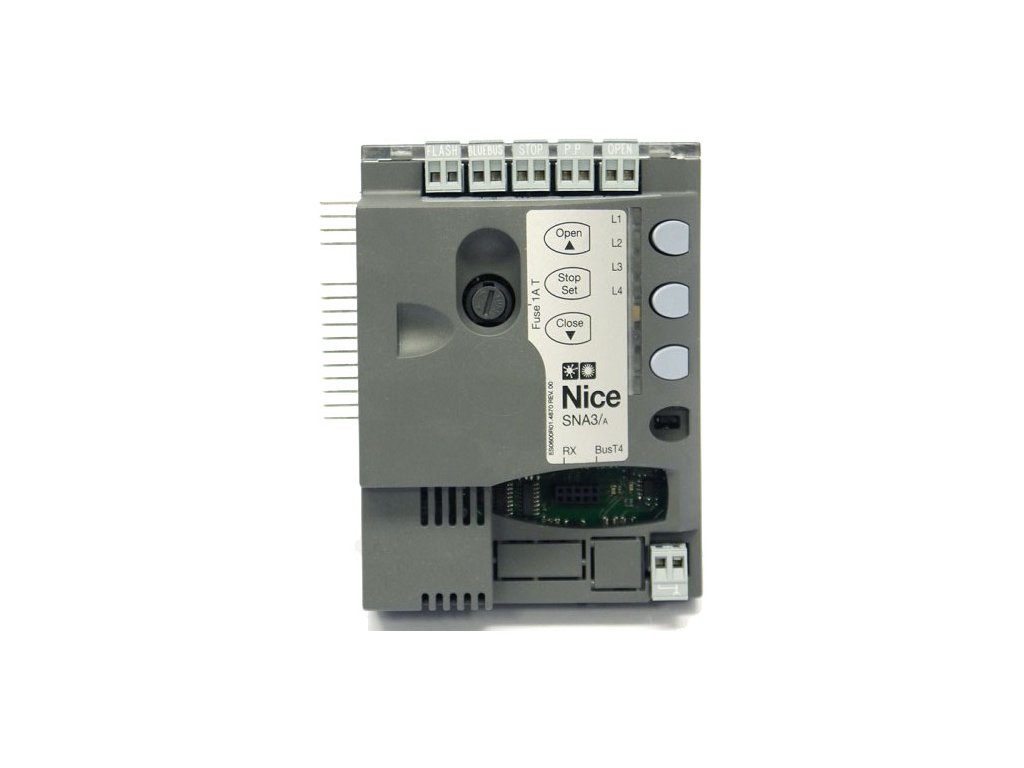

NICE SNA3 - náhradní řídicí jednotka pro pohony NICE Spinbus SN6031

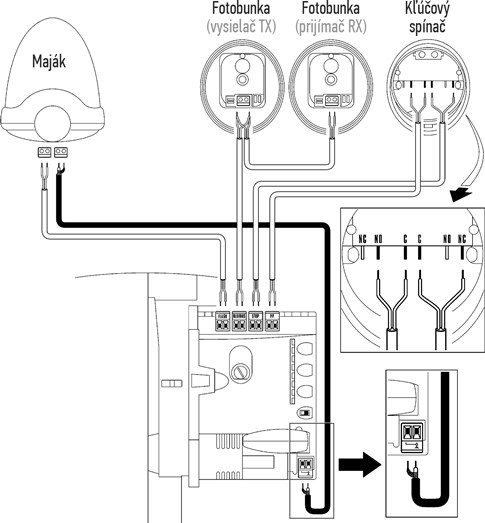

Rychlá navigace na této stránce: Kompatibilní příslušenství… Manuál… Zapojení řídicí jednotky… - do sítě…, přídavných zařízení…, pojistky, schéma zapojení… Fotobuňky… Rádiový přijímač… Vyhodnocení přídavných zařízení pohonu… Vyhodnocení délky křídla brány… Programování řídicí jednotky pohonu… Připojení externích zařízení… Řešení potíží - podle povahy…, diagnostika pomocí majáku…, diagnostika pomocí LED diod… Speciální funkce… Montáž záložní baterie… Technické vlastnosti… Výměna žárovky Reset řídicí jednotky Řídicí jednotka NICE SNA3 je kompatibilní s pohony pro garážové brány NICE Spinbus SN6031. Zahrnuje konektor typu SM pro připojení přijímače rádiového signálu (SMXI, OXI, ...) z dálkových ovladačů (Flor, Era Flor, Era One, Era Inti, ...). Podporuje technologii BlueBus, která umožňuje pohodlné zapojení přídavných zařízení (fotobuňky, maják, čtečky karet, klíčové spínače apod.) pouze pomocí dvoužilového kabelu, u kterého není potřeba sledovat polaritu. Díky technologii 24V je vhodná také pro solární systém NICE Solemyo, který umožní napájení i v lokalitách bez přístupu ke zdroji elektrické energie. rovněž je možné řídicí jednotku napájet ze záložní baterie NICE PS124, která po několika hodinách od výpadku proudu umožní provedení několika manévrů otevření a zavření garážové brány. Při nastavení pohotovostního režimu má řídicí jednotka s připojeným přijímačem řídicího signálu spotřebu jen 2 W (při napájení z baterie PS124, nebo solárního systému Solemyo je spotřeba jen 0,1 W). Podporuje technologii NICE Opera. Diagnostika pomocí výstražného majáku. Automaticky po vyhodnocení délky křídla se nastaví intervaly zrychlení a zpomalení při otvírání a zavírání, dále je možné nastavit sílu, rychlost atd., viz programování řídicí jednotky pohonu. Detekce překážek v průběhu pohybu křídla zajišťuje bezpečný provoz motorů. Řídicí jednotka NICE SNA3 je vhodná pro klimatické podmínky na Slovensku a splňuje všechny evropské bezpečnostní normy. Příslušenství kompatibilní s řídicí jednotkou NICE SNA3 K řídicí jednotce doporučujeme dokoupit kompatibilní volitelné příslušenství: Co Proč Typ Maják Maják signalizuje pohyb brány blikáním - vhodné při výjezdech se slabým výhledem. Dále má v sobě zabudovanou anténu - delší dosah ovladače. - Lucy (LUCYB) - Moonlight (MLBT) - Wallyght (WLT) Fotobuňky Při zavírání detekují překážku a zastaví pohyb - brána nenarazí do auta ani do žádných osob. - MoonBUS (MOFB) Vysílač Pro dálkové ovládání brány. - FloR (Flo2R-s, Flo4R-s) - Era One (ON2E, ON4E) - Era Flor (Flo2RE, Flo4RE) - Era Inti (INTI2) Přijímač Nutný pro dálkové ovládání brány. - OXI - SMXI Anténa Pro lepší dosah ovladače. - integrovaná v majáku LUCYB, MLBT - sólo anténa ABFKIT, nebo ABF Klávesnice Pokud byste zapomněli dálkový ovladač, případně pokud k Vám chodí více vozidel, nebo osob a nechcete každému dávat ovladač, nebo otvírat sólo. - MOTXR Manuál k řídicí jednotce NICE SNA3 a pohonu NICE Spinbus SN6031 Manuál řídicí jednotky NICE SNA3 a pohonu NICE Spinbus SN6031 ke stažení zde: Manuál k řídicí jednotce NICE SNA3 a pohonu NICE Spinbus SN6031 Zapojení řídicí jednotky NICE SNA3 pohonu NICE Spinbus SN6031 ...do sítě Jednoduše zapojte pohon do zásuvky. ...přídavných zařízení Upozornění: Nezapomeňte před zapojením, odpojením a změnou zapojení přídavných zařízení odstranit přívod elektrické energie, buď na jističi, vyjmutím pojistky napájení, případně odpojením záložní baterie. Řídicí jednotka NICE SNA3 pohonu NICE Spinbus SN6031 umožňuje následující vstupy a výstupy pro přídavná zařízení: Vstup/výstup Popis FLASH (Maják) Programovatelný výstup, jehož chování může být nastaveno programováním úrovně II. pro L4, viz Programování úrovně II., L4 – Výstupní indikátor. Můžete ho naprogramovat pro následující zařízení: Výstražný maják Výstup pro maják 12 V 21 W s autokonektorem BA 15, např. maják NICE Lucy LUCYB, nebo NICE Moonlight MLBT, nebo NICE Wallyght WLT. Maják během manévru brány bliká v půlsekundových intervalech. Indikátor otevřené brány Výstup pro indikátor otevřené brány 24 V max. 5 W, který dokud je brána otevřená, svítí, dokud je zavřená, je zhasnutý. Během otvírání pomalu bliká a během zavírání bliká rychle. Elektromagnetický zámek Výstup pro elektromagnetický zámek 24 V max. 10 W, který dokud je brána zavřená, drží proud. Když se brána pohne, elektromagnetický zámek se uvolní. Elektromechanický zámek Výstup pro elektromechanický zámek 24 V max. 10 W, který je těsně před otevřením aktivován pro uvolnění zámku. Tento zámek by se měl při zavření zablokovat mechanicky. BLUEBUS (BlueBUS) Vstup pro paralelní připojení kompatibilních zařízení využívajících technologii BlueBUS pomocí dvojžilového kabelu, přes který je posíláno jak elektrické napájení, tak komunikační signál. STOP (Zastavit) Vstup pro zařízení, která zastavují pohyb brány. Je možné připojit zařízení: Jakýkoliv počet normálně rozpojených zařízení zapojených paralelně Jakýkoliv počet normálně sepnutých zařízení zapojených sériově Dva zařízení s konstantním odporem 8,2 kΩ zapojená paralelně Více zařízení s konstantním odporem 8,2 kΩ zapojených do kaskády s celkovým odporem 8,2 kΩ Trojkombinaci paralelně zapojeného normálně rozpojeného zařízení s normálně sepnutým zařízením sériově zapojeným se zařízením s konstantním odporem 8,2 kΩ. STEB-BY-STEP (P.P., Krokování) Vstup pro zařízení, která krokují pohyb brány (viz Krokování pohybu brány). Je možné připojit normálně otevřená zařízení (NO). OPEN (Otvřít) Vstup pro zařízení, která řídí otvírání pohybu brány (viz Otvírání brány). Je možné připojit normálně otevřená zařízení (NO). AERIAL (Anténa) vstup pro anténu rádiového přijímače. Anténa je obvykle zabudována do výstražného majáku, např. NICE LUCYB, NICE MLBT, případně je možnost samostatné externí antény NICE ABFKIT. Pojistky pohonu V pohonu se nacházejí dvě pojistky: Označení Pojistka Typ F1 napájení T1AL250V F2 řídicí jednotky T1AL250V Standardní schéma zapojení: Zapojení kabeláže Kabeláž přiveďte a zapojte do řídicí jednotky následujícím způsobem: 1. Přitlačte bílý kryt a otočte jej 2. Provlékněte kabely otvorem, anténní kabel provlékněte bokem očka a zapojte všechny kabely. Fotobuňky pohonu Uživatelsky velmi přívětivá technologie BlueBUS umožňuje napájet a ovládat až 6 párů fotobuněk pomocí dvojžilového kabelu. ZAPOJENÍ VICE PÁRŮ FOTOBUNĚK NICE MOFB DO DÁTOVÉ SÍTĚ NICE BLUEBUS Fotobuňky umístěte do situace okolo brány, nebo vratně podle ukázkových situací plného zapojení a nastavte propojky podle tabulky propojek fotobuněk NICE MOFB pohonu brány. Aby se zamezilo interferenci mezi jednotlivými u sebe blízko umístěnými páry, je nutné, podle těchto ukázkových situací, dodržet orientaci vysílačů TX a přijímačů RX. Fotobuňky zapojte paralelně podle obrázku (není nutné dodržovat polaritu): Ukázková situace zapojení fotobuněk Sekční garážová brána Výklopná garážová brána Pokud potřebujete, aby fotobuňky fungovaly jako otvírače brány (viz FA1 a FA2 na obrázku), tj. když vjedete vozidlem mezi jejich optickou osu, aby otevřely bránu, je potřeba přerušit spoj A na vysílači TX i přijímači RX, viz obrázek: Tabulka propojek fotobuněk NICE MOFB pohonu brány Zapojení více párů fotobuněk do systému BlueBUS se provádí pomocí nastavení různých kombinací propojek, přičemž každý připojený pár musí mít unikátní kombinaci propojky. Je nutné zajistit, aby dva páry se stejnou kombinací nebyly umístěny ve stejné datové síti BlueBUS. Spojení musí být nastaveno v rámci jednoho páru fotobuněk pro vysílač TX i přijímač RX na stejnou hodnotu. Pokud je u typu jumperu použit pouze jeden jumper, umístěte druhý vždy do zaslepené přihrádky, jak je znázorněno na obrázku vlevo. Označení páru fotobuněk Propojka pomocí kombinace propojovacích prvků FOTO FOTO II FOTO 1 FOTO 1 II FOTO 2 FOTO 2 II FOTO 3 POZOR NEPŘIPUSTNÁ KONFIGURACE! FA1 (Přerušte spoj A na vysílači TX i přijímači RX) FA2 (Přerušte spoj A na vysílači TX i přijímači RX) Pokud je nutné fotobuňku z jakéhokoli důvodu vyměnit, stačí u ní nastavit stejné propojení jako u původní a není nutné provést fázi vyhodnocení zařízení. Přijímač rádiového signálu pro pohony Řídicí jednotka SNA3 pohonu NICE Spinbus SN6031 poskytuje konektor SM pro připojení externího rádiového přijímače (např. NICE OXI, NICE SMXI). Tento přijímač je nezbytně nutný pro zachytávání příkazů vysílaných z dálkových ovladačů, tedy je základní podmínkou pro ovládání posuvné brány na dálku dálkovým ovladačem. Spárování ovladačů s pohonem Navštivte náš návod na spárování ovladače s pohonem, nebo klikněte na: Vyhodnocení připojených zařízení pohonu Po každém připojení, odpojení, nebo změně zapojení přídavných zařízení na vstupech BlueBUS a STOP musí být provedena fáze vyhodnocení přídavných zařízení. Na nutnost provést tuto operaci vás jednotka sama upozorní blikáním LED diod L1 a L2. Stiskněte tlačítko "Open" a "Stop/Set" a držte je Jakmile začnou rychle blikat L1 a L2, tlačítka pusťte Počkejte pár sekund, než řídicí jednotka dokončí proces vyhodnocení zařízení. Pokud vše proběhlo v pořádku, měla by LED STOP svítit a L1 a L2 by měly zhasnout. Případně je možné, že začnou blikat L3 a L4, pokud jste ještě neabsolvovali fázi vyhodnocení délky křídla. Vyhodnocení délky křídla brány Pro správné fungování pohybu brány (konkrétně výpočtu rozběhové a doběhové dráhy a částečného otevření) si pohon musí sám zjistit délku křídla brány. Během této operace obsluha pohybuje bránou od dorazu k dorazu a zaznamenává délku brány. Stiskněte tlačítka "Close" a "Stop/Set" a držte je. Jakmile se spustí manévr pohybu, tlačítka pusťte. Měl by začít manévr otevírání a pokud se brána otevírá správným směrem, počkejte, až pohon dokončí manévr otevírání a následného zavírání brány. Programování pohonu Řídicí jednotka SNA3 pohonu Spinbus SN6031 umožňuje naprogramovat více funkcí, ať už zapnutí/vypnutí funkce programováním úrovně I., nebo nastavením předvoleného parametru programováním úrovně II. Řídicí jednotka SNA3 obsahuje tři tlačítka pro ovládání a programování pohonu: Tlačítko Použití Open Tlačítko umožňuje pohonu zadat povel k otevření brány. Používá se také při programování k posunu hodnoty programovaného parametru směrem nahoru. Stop/Set Tlačítko umožňuje pohonu zadat povel zastavení brány. Prvním stlačením a držením 5 sekund se dostanete do programování úrovne I. Dalším stlačením a držením se dostanete do programování úrovne II. pro aktuální LED. Close Tlačítko umožňuje pohonu zadat povel zavření brány. Používá se také při programování k posunu hodnoty programovaného parametru směrem dolů. Programování Úroveň I. V úrovni I. se programováním zapíná/vypíná daná funkce. Pokud je funkce zapnutá, rozsvítí se na řídicí jednotce příslušná LED dioda. Všechny funkce jsou z výroby vypnuté. Vstup do programování úrovne I. provedete podržením tlačítka "Stop/Set" na cca 5 sekund, než začne blikat LED L1. Následně pomocí tlačítek "Open" a "Close" posouváte aktuální LED nahoru, resp. dolů. Na každou akci máte 10 sekund, jinak jednotka ukončí režim programování. Až blikající LED dorazíte k LED funkce, kterou chcete zapnout/vypnout, jednotlivým stlačením tlačítka "Stop/Set" blikání zrychlíte (zapnutá funkce)/zpomalíte (vypnutá funkce) a poté ponecháte tak, aby pohon do 10 sekund opustil programovací režim. Pokud vše proběhlo v pořádku, zůstane svítit příslušná kontrolka LED. Seznam programovatelných zapínatelných funkcí: LED Funkce Popis L1 Automatické zavírání Po určitém čase (který se nastavuje v „Programování úrovně II. - Délka pauzy“) od otevření brány se brána začne zavírat automaticky. Pokud je funkce vypnutá, bude brána obsluhovatelná pouze na povel z dálkového ovladače brány apod. L2 Zavřít po přerušení fotobuněk Funkce umožňuje ponechat bránu otevřenou pouze na nutně dlouhý čas potřebný pro průjezd vozidla. Po uvolnění fotobuněk (vozidlo projelo přejezdem) se závora po 5 sekundách začne sama zavírat. Existují dvě chování této funkce v závislosti na tom, zda je zapnuté automatické zavírání (viz předchozí funkce). Automatické zavírání zapnuté – brána se po uvolnění fotobuněk zastaví a po 5 sekundách se začne zavírat. To znamená, že se nemusí otevřít úplně. Automatické zavírání vypnuté – brána se vždy otevře celá (i když byly uvolněny fotobunky) a po 5 sekundách se začne zavírat. L3 Síla motoru Funkce ovlivňuje citlivost motoru vůči překážkám. Pokud je tato funkce vypnutá, pohon je méně citlivý, což je vhodné pro větší a těžší brány. Pokud je Vaše brána malá a lehká, můžete tuto funkci zapnout. L4 Pohotovostní režim Tato funkce umožňuje omezit spotřebu elektrické energie na minimum. Ideální pro použití při napájení z vyrovnávací baterie (např. NICE PS124). Pokud je funkce aktivní, řídicí jednotka vypne minutu po posledním pohybu brány vstup BlueBUS (a tím pádem všechna do něj připojená zařízení), všechny LED diody, kromě LED diody BlueBUS, která bude pomalu blikat. Pokud v tomto stavu přijde příkaz, řídicí jednotka se před jeho provedením nejprve restartuje. Programování Úroveň II. V úrovni II. se programováním nastavují hodnoty daným funkcím (tyto funkce jsou odlišné od úrovně I.). Zapomeňte na programování úrovně I. Vstup do programování úrovně II. provedete podržením tlačítka "Stop/Set" na cca 5 sekund, než začne blikat LED L1. Následně pomocí tlačítek "Open" a "Close" posouváte aktuální LED nahoru, resp. dolů. Na každou akci máte 10 sekund, jinak jednotka ukončí režim programování. Jakmile blikající LED doputujete k LED funkce, které chcete nastavit parametr, stlačením a podržením tlačítka "Stop/Set" vstoupíte do nastavení konkrétní LED. LED, která vám zůstane svítit (stále držíte "Stop/Set"), je aktuální hodnota parametru. Tuto hodnotu můžete změnit nahoru, resp. dolů pomocí tlačítek „Open“, resp. „Close“ (stále držíte tlačítko „Stop/Set“), následně „Stop/Set“ pustíte a poté ponecháte, aby pohon do 10 sekund opustil programovací režim. Chcete-li zjistit, zda vše proběhlo správně, musíte postup zopakovat znovu, ale neměňte hodnotu parametru. Seznam programovatelných nastavitelných funkcí: Vstupní LED — Název Popis LED nastavení — Hodnota L1 — Délka pauzy Pokud je hodnota „Automatické zavírání“ v programování úrovně I. zapnutá, nastaví délku intervalu mezi otevřením a automatickým zavřením brány. L1 — 10 sekund L2 — 20 sekund L3 — 40 sekund L4 — 80 sekund L2 — Typ krokování Nastaví postupnost pohybu brány, která nastane opakovaným stlačením např. tlačítka na ovladači brány, nebo vyvoláním přes vstup STEP-BY-STEP (označovaný také P.P., nebo Krokování). L1 — Otevřít/Stop/Zavřít/Stop L2 — Otevřít/Stop/Zavřít/Otevřít L3 — Kondominium L4 — Osoba přítomna L3 — Rychlost motoru Nastaví rychlost pohybu brány během normálního běhu (nikoliv rozběh a doběh brány). "L4 - rychlá" znamená 100 % z 0,20 m/s atd. L1 — Velmi pomalá (55 %) L2 — Pomalá (70 %) L3 — Střední (85 %) L4 — Rychlá (100 %) L4 — Výstupní indikátor Nastaví, kdy se má do výstupu FLASH poslat signál. L1 — Indikátor otevřené brány L2 — Výstražný maják L3 — Elektromechanický zámek L4 — Elektromagnetický zámek Připojení dodatečných externích zařízení k pohonu Pokud potřebujete připojit k pohonu dodatečná zařízení, která vyžadují externí napájení (např. indikační osvětlení, klíčový spínač, magnetické karty, atd.), připojte zařízení podle obrázku. Napájecí napětí je 24 Vss -30 % až +50 % s maximálním proudem 100 mA. Speciální funkce pohonu Neustále otevřená brána Pokud povel na vstup STEP-BY-STEP (také označovaný P.P., nebo Krokování) trvá déle než tři sekundy, řídicí jednotka udrží bránu otevřenou, dokud bude povel trvat. Tato funkce najde vhodné využití v kombinaci s časovačem. Vynucený pohyb Pokud některé bezpečnostní zařízení selže, případně se např. do paprsku fotobuněk dostane neodstranitelná překážka a brána se z bezpečnostních důvodů nebude chtít pohnout, je možné aktivovat režim "Osoba přítomna", buď trvale v Programování úrovně II. v nastavení L2 - Typ krokování na hodnotu L4 - Osoba přítomna, nebo dočasně: Dejte povel bráně (dálkovým ovladačem, klíčovým spínačem apod.). Pokud je nějaký problém, brána se nepohne a maják bude pravděpodobně signalizovat chybu. Proto do 3 sekund od předchozího příkazu zadejte příkaz znovu a podržte jej. Dokud příkaz držíte, brána se pohybuje, když ji pustíte, zastaví se. Řešení potíží s pohonem Pokud je Vám cokoli nejasné, nebo máte jakékoli jiné potíže, neváhejte se obrátit na naši technickou podporu pro pohony NICE. Podle povahy problému Během montáže (nebo v případě selhání pohonu) můžete narazit na některé z následujících problémů: Potíž Možné řešení Brána nereaguje na pokyn dálkového ovládání a LED dioda na dálkovém ovladači se nerozsvítí. Zkontrolujte, zda jsou baterie ovladače pohonu v pořádku, pokud ne, vyměňte je. Pokyny naleznete v příručce konkrétního ovladače. Brána nereaguje na pokyn dálkového ovladače, ale kontrolka LED na dálkovém ovladači se rozsvítí. Zkontrolujte, zda bylo dálkové ovládání uloženo do paměti přijímače v pořádku, resp. zkuste dálkový ovladač uložit znovu. Brána se nepohybuje a kontrolka BlueBUS nebliká. Prověřte, zda je pohon napájen 230 V. Pokud ano, přeměřte obě pojistky a případně je vyměňte za nové se stejnými vlastnostmi. Brána se nepohybuje a maják nebliká. Zkontrolujte, zda je příkaz jednotkou vůbec zaregistrován. V případě odeslání povelu dálkovým ovladačem by měla LED BlueBUS dvakrát rychle bliknout. Pokud povel vysílá jiné zařízení přes vstup STEP-BY-STEP (P.P.), měla by se rozsvítit odpovídající LED dioda STEP-BY-STEP. Brána se nepohne a maják několikrát zabliká. Spočítejte počet bliknutí a viz Diagnostika pomocí blikání majáku. Brána se pohne, ale na okamžik se zastaví a začne se pohybovat opačným směrem. Naprogramovaná síla motoru je pravděpodobně pro vaši bránu příliš nízká. Zkontrolujte, zda pohybu brány nebrání žádné překážky, a v případě potřeby zvyšte sílu pohonu. Brána je spuštěna, ale maják nefunguje. Zkontrolujte, zda se nachází napětí na výstupu FLASH během manévru brány (výška napětí není důležitá, cca 10–30 Vdc). Pokud je na výstupu napětí, problém bude v majáku (resp. jiném zařízení), zkuste jej vyměnit za podobný, zda bude fungovat. Pokud na výstupu není napětí, může být výstup FLASH přetížen, zkuste zkontrolovat, zda nedošlo ke zkratu v kabeláži. Diagnostika pomocí blikání majáku Během manévru brány maják bliká pravidelně každou sekundu. Pokud se vyskytne problém, maják oznámí chybu dvěma rychlými po sobě jdoucími sériemi bliknutí. Série bliknutí Chyba Řešení 1 bliknutí 1 sekunda pauza 1 bliknutí Chyba BlueBUS Zařízení připojená ke vstupu BlueBUS neodpovídají těm, která byla vyhodnocena ve fázi vyhodnocení zařízení. Proveďte fázi znovu, pokud to nepomůže, zkuste ještě jednou, jinak budete muset vylučovací metodou najít vadné zařízení a to vyměnit (koupit, reklamovat nebo opravit). 2 bliknutí 1 sekunda pauza 2 bliknutí Spuštění fotobunky Spouštějí se fotobunky, což je běžné, pokud je při zavírání brány přerušen jejich paprsek. Pokud paprsek nebyl přerušen, mohou být špinavé, oslněné nebo vadné. 3 bliknutí 1 sekunda pauza 3 bliknutí Aktivace omezovače síly motoru Během pohybu brána detekovala zvýšené tření – možná máte špatně vyladěnou bránu, zkuste ji ručně pohýbat a přestavět. Inak obvykle pomůže zvýšení síly motoru. 4 bliknutí 1 sekunda pauza 4 bliknutí Aktivace vstupu STOP Byl poslán příkaz do vstupu STOP, takže pokud se jedná o nevyžádané chování, zkontrolujte do něj připojená zařízení. 5 bliknutí 1 sekunda pauza 5 bliknutí Vnitřní chyba řídicí jednotky Počkejte 30 sekund a opakujte. Pokud problém přetrvává, zkuste resetovat. Jinak bude pravděpodobně nutná oprava nebo výměna řídicí jednotky. 6 bliknutí 1 sekunda pauza 6 bliknutí Hodinový limit manévrů byl dosažen. Počkejte několik minut, dokud omezovač cyklů neklesne na podlimitní hodnotu. 7 bliknutí 1 sekunda pauza 7 bliknutí Vnitřní chyba elektronických obvodů. Odpojte celý pohon na několik sekund a zkuste znovu. Pokud problém přetrvává, zkuste resetovat. Jinak bude pravděpodobně nutná oprava nebo výměna řídicí jednotky. 8 bliknutí 1 sekunda pauza 8 bliknutí Aktivní permanentní příkaz. Do pohonu je neustále vysílán příkaz – zkuste zkontrolovat zařízení připojená do vstupu OPEN. Pokud máte připojený časovač, je to pravděpodobně on. Diagnostika pomocí blikání LED diod Na řídicí jednotce SNA3 pohonu NICE Spinbus SN6031 jsou dvě soustavy LED diod, z nichž každá blikáním, nebo svícením identifikuje normální chod řídicí jednotky, nebo diagnostiku chyb podle následujících tabulek. Horizontální LED diody BLUEBUS, STOP, PP, OPEN Signalizace Stav Řešení LED BlueBUS Nesvítí Chyba Zkontrolujte připojení do elektrické sítě, pokud je v pořádku, zkontrolujte pojistky F1 a F2 a případně je vyměňte za nové se stejnými vlastnostmi. Svítí Vážná chyba Zkuste odpojit řídicí jednotku, případně všechny vstupy. Pokud to nepomůže, proveďte reset, a pokud to stále nepomůže, bude možná nutné vyměnit řídicí jednotku. Blikání v sekundových intervalech Vše v pořádku Normální chod řídicí jednotky. 2 rychlá bliknutí Změnil se stav na vstupech Normální chod – změnil se stav na vstupe STEP-BY-STEP, STOP, OPEN, byly aktivovány fotobunky, nebo pohon dostal pokyn z dálkového ovladače. Série blikání oddělené sekundovou pauzou Více možností Počet bliknutí v sérii odpovídá diagnostice chyb podle majáku. LED STOP (Zastavit) Nesvítí Vstup STOP byl aktivován Zkontrolujte zařízení připojená do vstupu STOP. Svítí Vše v pořádku Vstup STOP není aktivní. LED STEP-BY-STEP (nebo také označovaná P.P., Krokování) Nesvítí Vše v pořádku Vstup STEP-BY-STEP není aktivní. Svítí Vstup STEP-BY-STEP byl aktivován Normální chod řídicí jednotky, pokud bylo aktivní zařízení připojené do vstupu STEP-BY-STEP. LED OPEN (Otevřít) Nesvítí Vše v pořádku Vstup OPEN není aktivní. Svítí Vstup OPEN byl aktivován Normální chod řídicí jednotky, pokud bylo aktivní zařízení připojené do vstupu OPEN. Vertikální LED diody L1–L4 Signalizace Řešení LED 1 Nesvítí Během normálního chodu indikuje, že funkce Automatické zavření není zapnutá. Svítí Během normálního chodu indikuje, že funkce Automatické zavírání je zapnutá. Bliká Probíhá programování funkce. Pokud bliká zároveň s L2, znamená to, že je potřeba provést fázi vyhodnocení připojených zařízení. LED 2 Nesvítí Během normálního chodu indikuje, že funkce Zavřít po přerušení fotobuněk není zapnutá. Svítí Během normálního chodu indikuje, že funkce Zavřít po přerušení fotobuněk je zapnutá. Bliká Probíhá programování funkce. Pokud bliká zároveň s L1, znamená to, že je potřeba provést fázi vyhodnocení připojených zařízení. LED 3 Nesvítí Během normálního chodu indikuje, že funkce Síla motoru není zapnutá. Svítí Během normálního chodu indikuje, že funkce Síla motoru je zapnutá. Bliká Probíhá programování funkce. Pokud bliká zároveň s L4, znamená to, že je potřeba provést fázi vyhodnocení délky křídla. LED 4 Nesvítí Během normálního chodu indikuje, že funkce Pohotovostní režim není zapnutá. Svítí Během normálního chodu indikuje, že funkce Pohotovostní režim je zapnutá. Bliká Probíhá programování funkce. Pokud bliká zároveň s L3, znamená to, že je potřeba provést fázi vyhodnocení délky křídla. Montáž záložní baterie k pohonu NICE Spinbus SN6031 Záložní baterie NICE PS124 není standardní součástí dodávky pohonu, ale je možné ji doobjednat. Použije se v případě výpadku proudu, kdy z něj bude napájen pohon brány. Baterie je průběžně dobíjena z elektrické sítě. 1. Odstraňte plastovou krytku konektoru baterie 2. Odstraňte plastovou krytku prostoru pro baterii 3. Zasuňte baterii do prostoru podle obrázku a protáhněte napájecí kabel k řídicí jednotce 4. Zapojte konektor do řídicí jednotky Resetování řídicí jednotky 1. Najednou stlačte a držte první (Open) a třetí (Close) tlačítko. 2. Když se rozsvítí všechny LED diody, pusťte. 3. Počkejte, až se řídicí jednotka resetuje. Technické vlastnosti řídicí jednotky NICE SNA3 pohonu NICE Spinbus SN6031 Model NICE SNA3 Typový popis Řídicí jednotka pro převodový motor NICE Spinbus SN6031 pro automatický provoz garážových bran v privátním prostředí. Záložní zdroj možnost dokoupit a osadit záložní baterii NICE PS124 Osvětlení Nemá, žárovka je na pohonu. Výstup pro maják V závislosti na naprogramovaném výstupu: Druh výstupu Napětí indikátor otevřené brány 24V max. 5W maják 12V max. 21W elektrozámek 24V max. 10W elektromagnetický zámek 24V max. 10W Výstup BlueBUS jeden výstup pro 6 BlueBUS zařízení Vstup STOP pro normálně rozpojené, normálně sepnuté a pro zařízení s konstantním odporem 8,2KΩ Vstup STEP-BY-STEP (P.P., Krokování) normálně rozpojené (sepnutí vyvolá příkaz „Krokování“) Rádiový přijímač bez přijímače, konektor „SM“ pro přijímače NICE SMXI, NICE OXI apod. Vstup pro anténu 52Ω pro koaxiální kabel RG-58 (nebo podobný) Programovací funkce 4 funkce zapnout/vypnout (Programování úrovně I.) 4 nastavitelné funkce (Programování úrovne II.) Funkce samovyhodnocení vyhodnocení délky křídla (výpočet rozběhových a doběhových vzdáleností, výpočet bodu částečného otevření) vyhodnocení připojených zařízení - vstupu STOP a BlueBUS Provozní teplota -20 °C až +50 °C Použití v slaných, kyselých a potenciálně výbušných prostředích ne Ochranná třída IP00
