NICE Run RUN1800P - nezávislý pohon pro posuvné brány (A)
Hmotnost křídla 1800 kg, délka křídla 15 m, magnetický spínač. BlueBUS.
Pohon NICE Run RUN1800P je určen pro posuvné brány s hmotností až 1800 kg a šířkou průjezdu až 15 m. Má magnetický (indukční) vypínač. Pohon je nevratný. Podrobné technické parametry ". Manuál ke stažení ».
(Je tento disk pro mě vhodný?)
Srovnání s ostatními disky:
| " Slabší pohon | Alternativní pohon | Silnější pohon " |
|---|---|---|
|
|
|
|

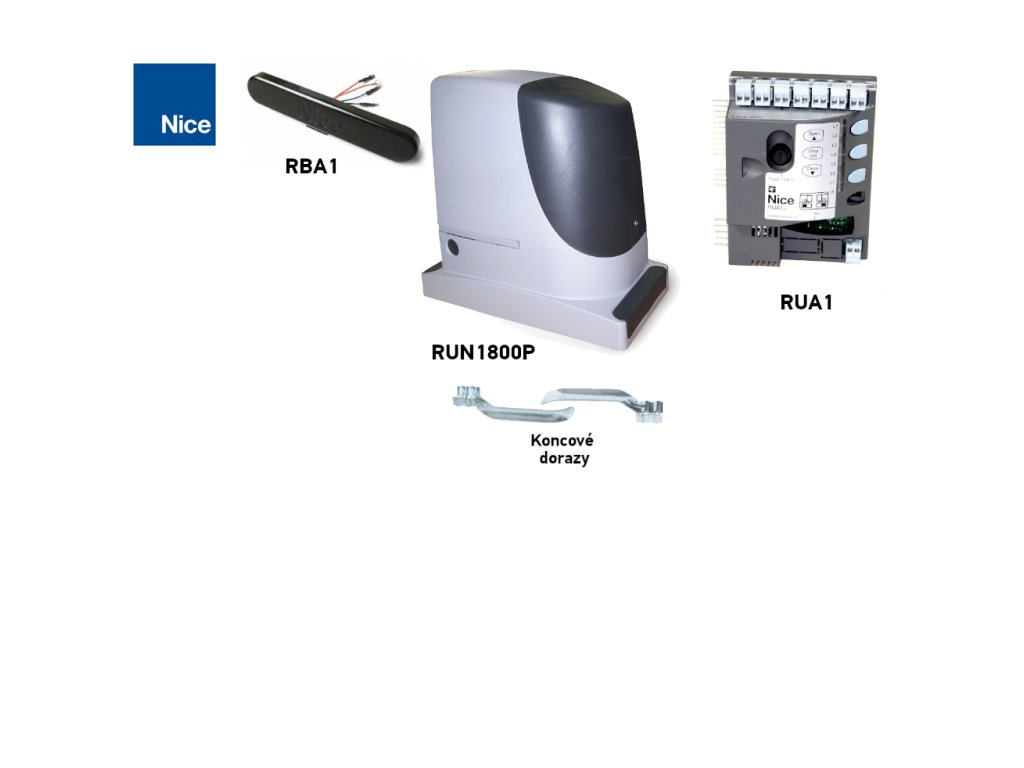

Tento produkt - samostatný pohon posuvné brány NICE Run RUN1800P (náš kód NICE-RUN1800P) obsahuje:
- elektromechanický pohon NICE Run RUN1800P s nosností 1800 kg a maximální délkou křídla 15 m a s vestavěnou (ale odnímatelnou) řídící jednotkou RUA1 bez přijímače rádiového signálu (pokud chcete bránu na dálkové ovládání, nutno dokoupit přijímač zvlášť, např. SMXI nebo OXI).
- 2 × odblokovací klíč pro ruční ovládání pohonu (nutný v případě výpadku napájení)
- součásti pro montáž pohonu, kotevní prvky a držák, zarážky pro magnetický koncový spínač pohonu
- instalační příručka
Cenově zvýhodněné sady obsahující pohon NICE Run RUN1800P:
| Sada pohonu s příslušenstvím " | Pohonná sada s příslušenstvím a zubatým hřebenem " |
|---|---|
|
Pohon Pojezd do 1800 kg, řidič, fotobuňky, maják, klíčový spínač. |
Pohon RUN do 1800 kg, ozubený hřeben, ovladač, fotobuňky, maják, klíčový spínač. |
Disk je kompaktní, bezpečný, praktický, ideální pro soukromé i firemní použití. Nárazuvzdorné pouzdro, tělo z hliníkové slitiny s epoxidovou vrstvou.
Pohon je vhodný pro automatizaci posuvných bran do hmotnosti 1800 kg a délky křídla 15 m. Hodnoty platí za podmínek stanovených výrobcem, jako jsou povětrnostní podmínky, teplotní rozdíly, tuhost vrat a především snadný pohyb vrat. To není vždy možné nebo to nelze vždy ovlivnit, proto doporučujeme ideální použití pohonu NICE Run RUN1800P pro brány na 80 % těchto hodnot. Další informace naleznete v kapitole Výběr jednotky.
Uživatelsky velmi přívětivá technologie BlueBUS umožňuje napájet a ovládat až 7 párů fotobuněk pomocí dvoužilového kabelu.

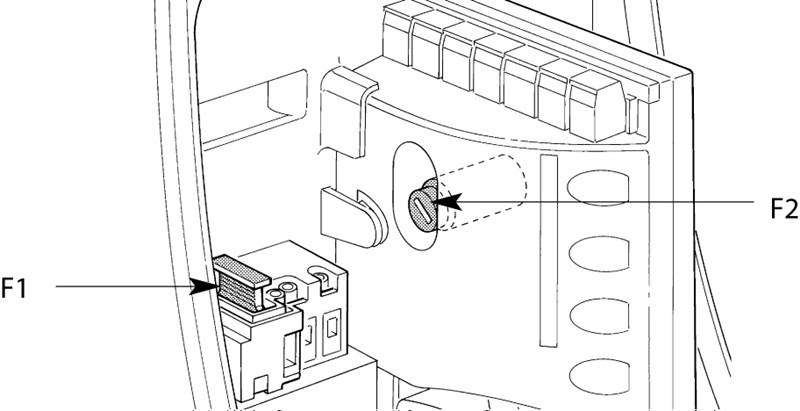

Teplotní čidlo upravuje trakční sílu pohonu v závislosti na klimatických podmínkách. Součástí pohonu je také teplotní pojistka.
Nastavitelná rychlost, síla a doba pauzy automatického zavírání pohonu a mnoho dalšího, viz Programování.
Diagnostika pomocí výstražného majáku.
Modul ozubeného kola 4 je kompatibilní s ozubenými koly z naší nabídky.
Funkce pohonu "Slave Unit" systému Run 1800 zajišťuje automatickou synchronizaci obou motorů. To znamená, že je možné automatizovat dvě proti sobě běžící posuvné brány.
NICE Run RUN1800P je elektromechanický pohon vhodný pro klimatické podmínky na Slovensku a splňuje všechny evropské bezpečnostní normy.
Příslušenství kompatibilní s NICE Run RUN1800P
doporučujeme také zakoupit kompatibilní volitelné příslušenství pro pohon nebo zvolit některou z již sestavených nákladově efektivních sad:
| Co | Proč | Typ |
|---|---|---|
| Maják | Signalizuje pohyb brány blikáním – vhodné při výjezdech se slabým výhledem. Obsahuje i anténu – delší dosah ovladače. |
Případně všechny majáky s napájením 12V-24V od jiných výrobců. |
| Fotobuňky | Při zavírání detegují překážku a zastaví pohyb – brána nenarazí do auta ani osob. | |
| Vysílač | Pro dálkové ovládání brány. | |
| Přijímač |
Pro dálkové ovládání brány. |
|
| Anténa |
Pro lepší dosah ovladače. |
|
| Klávesnice |
Pokud byste zapomněli dálkový ovladač, případně pokud k vám chodí hodně vozidel nebo osob a nechcete každému dávat ovladač či otevírat sólo. |
|
| Klíčový spínač |
Ovládání brány klíčem pomocí spínače připojeného k pohonu na libovolném místě pomocí kabeláže. |
|
| čtečky karet |
Ovládání pohonu přiložením karty nebo klíčenky ke čtečce karet. |
|
| Převodovka |
Nutný pro samotnou automatizaci pohonu.
|
|
| Záložní zdroj napájení |
Záložní energetický zdroj. |
Příručky a dokumenty ke stažení
NICE Spusťte RUN1800P v kostce
NICE Run je rodina nevratných elektromechanických převodových pohonů pro posuvné brány. Jsou dodávány s integrovanou (ale odnímatelnou) řídicí jednotkou NICE RUA1 s konektorem SM pro externí přijímače rádiového signálu NICE SMXI, případně NICE OXI. Elektrická zapojení externích zařízení (fotobuňky, výstražný maják, atp.) byla v rodině NICE Run pohonů pro posuvné brány zjednodušena použitím technologie BlueBUS, která umožňuje zapojení více zařízení do společného konektoru pomocí pouze jednoho dvoulinkového kabelu, u kterého není dokonce ani nutné dodržovat polaritu. Automatické ovládání je závislé na napájení, ale samozřejmě je možné i v případě výpadku proudu.motor převodovky lze odblokovat pomocí speciálního odblokovacího klíče a bránu lze ovládat ručně.
Výběr pohonu - je pohon NICE Run RUN1800P vhodný pro moji bránu?
Každá brána má svou vlastní velikost(a tedy i páku) a hmotnost(a tedy i sílu tahu páky) a každý pohon má své vlastní limity. NICE Run RUN1800P je použitelný pro následující délky křídel a hmotnosti vrat:
| Počet cyklů za hodinu Počet cyklů po sobě |
Hmotnost křídla | |||||
| Do 500 kg | 500-900 kg | 900-1200 kg | 1200-1500 kg | 1500-1800 kg | ||
|---|---|---|---|---|---|---|
|
D |
Až 6 m |
42 |
34 |
31 |
25 |
21 |
| 6-9m | 28 18 |
23 15 |
21 13 |
17 10 |
14 9 |
|
| 9-12m | 21 14 |
17 11 |
15 10 |
12 8 |
10 7 |
|
| 12-15m | 17 11 |
14 9 |
12 8 |
10 6 |
8 5 |
|
Délka křídla v zásadě určuje maximální počet cyklů za hodinu i počet po sobě jdoucích cyklů, tj. určuje, jak dlouho může být pohon v provozu. Vyšší vážení ještě více snižuje počet těchto cyklů v procentech, a to v důsledku většího počtu cyklů.namáhání pohonu a také určuje maximální přípustné otáčky pro dané zatížení. Pohon je vybaven zařízením(teplotní pojistkou), které měří teplotu motoru i okolního prostředí a úměrně tomu snižuje počet možných cyklů.
Limity pohonu NICE Run RUN1800P
Uvedené hodnoty jsou hodnoty doporučené výrobcem NICE. Ze zkušeností doporučujeme ponechat si rezervu ve výši cca. 80 % výše uvedených hodnot:
| Maximálně | Doporučujeme | |
|---|---|---|
| Délka křídla | 15 m | 12 m |
| Hmotnost křídla | 1800 kg | 1400 kg |
Maximální využití pohonu však snižuje jeho životnost - viz orientační výpočet životnosti pohonu v závislosti na zátěžových faktorech:
životnost zařízení NICE Run RUN1800P
V následující tabulce sečtěte indexy napětí pro hmotnost a délku křídla a přičtěte indexy pro ostatní vlivy, pokud existují. Z grafu pak můžete odečíst životnost jednotky vyjádřenou počtem cyklů.
Příklad: Mám bránu o délce průjezdu 12 m a hmotnosti konstrukce s výplní do 900kg (standardní brána). Počítám index délky křídla cca 10 + index hmotnosti brány 15 + pro jistotu jsem dal nižší teplotní index 10, protože máme tužší zimy, takže mi vychází celkový index 35. Z grafu vyčtu, že životnost pohonu je přibližně 220.000 cyklů. Což při počtu manévrů 20 za den vychází na časovou životnost přibližně 30 let.
| Funkce celé automatizace | Index | Graf životnosti |
|---|---|---|
| Hmotnost křídla |
Doporučený maximální celkový index je až 45 % (tj. 200 000 cyklů, což je 10 let při běžném provozu 50 cyklů/den)
|
|
| Do 500 kg | 5 | |
| 500-900 kg | 10 | |
| 900-1200 kg | 20 | |
| 1200-1500 kg | 30 | |
| 1500-1800 kg | 40 | |
| Délka křídla | ||
| Až 6 m | 5 | |
| 6-9 m | 10 | |
| 9-12 m | 15 | |
| 12-15 m | 25 | |
| Ostatní dopady (pokud je pravděpodobnost jejich výskytu vyšší než 10 %) | ||
| Okolní teplota nad 40 °C, pod 0 °C nebo vlhkost nad 80 % | 10 | |
| Prašné prostředí | 15 | |
| Slané prostředí | 20 | |
| Aktivace fotobuněk | 10 | |
| Aktivace vstupu STOP | 20 | |
| Funkce aktivní špičky | 10 | |
Montáž pohonu NICE Run RUN1800P
Způsob montáže pohonu se liší u kolejnicové posuvné brány a samonosné posuvné brány. U kolejnicové brány je pohon obvykle namontován na úrovni země, u samonosné brány je třeba pohony výškově zvednout např. pomocí závitových tyčí (závitová tyč Ø8), samonosných konzol, podbetonování apod. Rozhodujícím faktorem je výškové umístění ozubeného kola tak, aby ideálně zapadlo do hnacího ozubeného kola, viz Zarážka ozubeného kola.
Kabeláž
Typická(volitelná) situace pro zapojení pohonu s příslušenstvím je následující:
Seznam příslušenství
|
|
Seznam kabeláže
| Účel | Typ | Maximální délka |
|---|---|---|
| A. Napájení | 3×1,5mm 2 | 30m, v případě větší délky 3×2,5mm2 + uzemnění |
| B. Maják s anténou |
2×0,5mm 2 |
20m 20 m (doporučeno méně než 5 m) |
| C. Fotobuňky | 2×0,5mm 2 | 30m, nad 30m 2×1mm2 |
| D. Klíčový spínač | 4×0,5mm 2 | 50m (nebo 2ks 2×0,5mm)2) |
| E. Statické dotykové hrany | 2×0,5mm 2 | 30m |
| F. Pohyblivé dotykové hrany | 2×0,5mm 2 | 30m |
Montáž
Viz "Do jaké výšky mám umístit pohon".
Ozubený stojan a jeho zarážka
Princip pohybu vrat spočívá v převodu točivého momentu hnacího kola na lineární pohyb pomocí ozubeného kola na ozubeném hřebenu pohonu. Nejčastěji používané typy hřebenů jsou dva:
 |
Nylonový hřeben (případně s ocelovou výztuhou) - připevněný k bráně pomocí samořezných šroubů přes oka. Ideální použití pro relativně lehčí a kratší brány. Pohyb je tichý díky tření ocelového ozubeného kola a nylonového hřebenu. |
 |
Ocelový hřeben - se k bráně připevňuje přivařením závitových držáků, do kterých se hřeben přišroubuje. Používá se pro delší a těžší brány. Pohyb je mírně hlučnější kvůli tření ocelového ozubeného kola o ocelový hřeben. |
Je důležité, aby byl modul hnacích zubů kompatibilní s modulem ozubeného kola. Pohon NICE Run RUN1800P má modul se 4 zuby.
Pohon vyhodnocuje koncovou polohu při otevírání a zavírání pomocí koncových dorazů, které jsou namontovány na ozubeném hřebenu:
| 1. Vyrovnejte pohon do roviny pomocí čtyř nastavovacích bodů | 2. Brána i pohon musí být v rovině | 3. Mezi hřebenem a pastorkem pohonu ponechte mezeru přibližně 1-2 mm, aby se váha brány nepřenášela na pohon. |
 |
 |

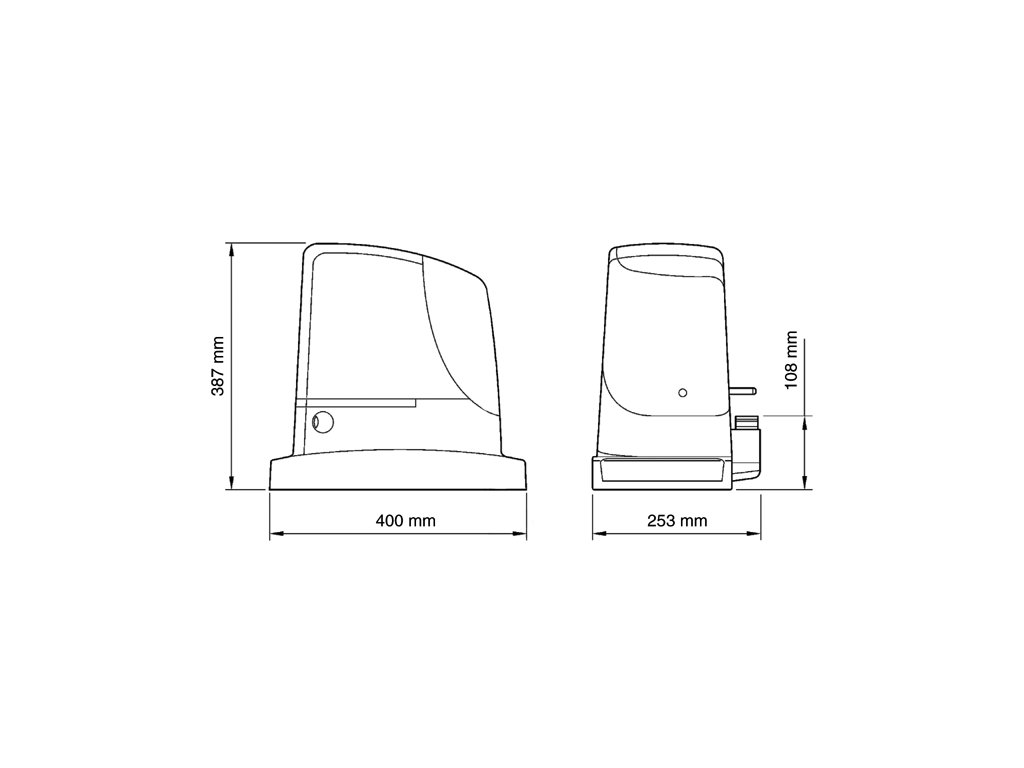

Doplňkové parametry
| Kategorie: | Oddělené jednotky |
|---|---|
| Hmotnost: | 22 kg |
