NICE ROBUS RBS600 HS - rychlý pohon pro posuvné brány (A)

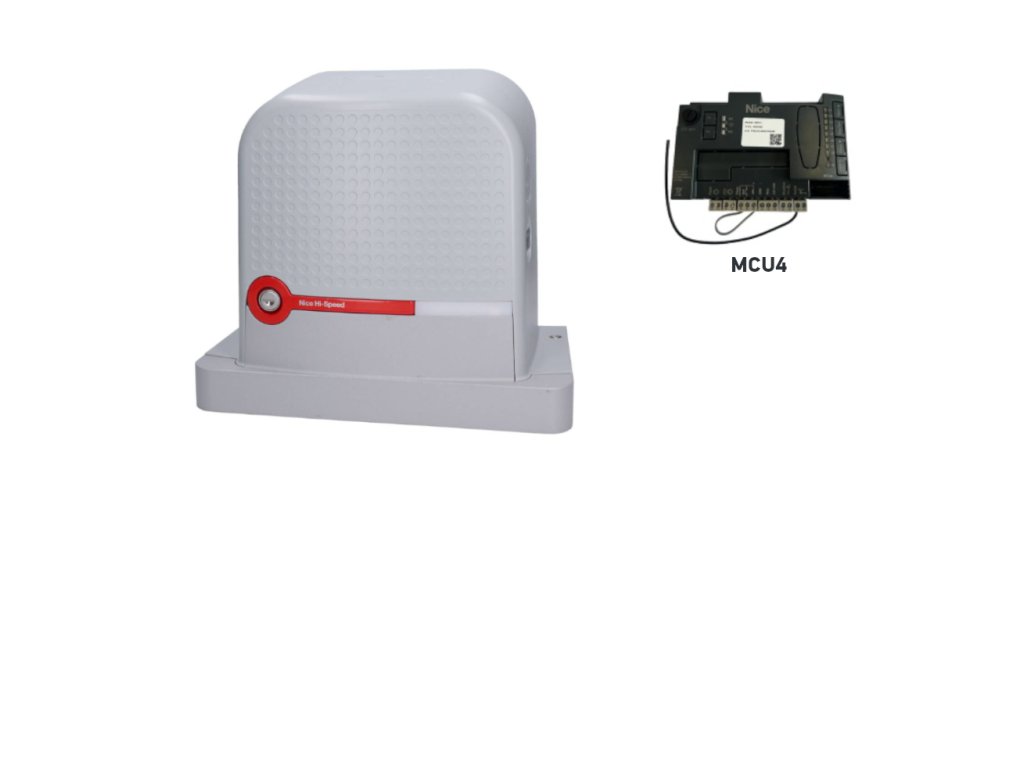

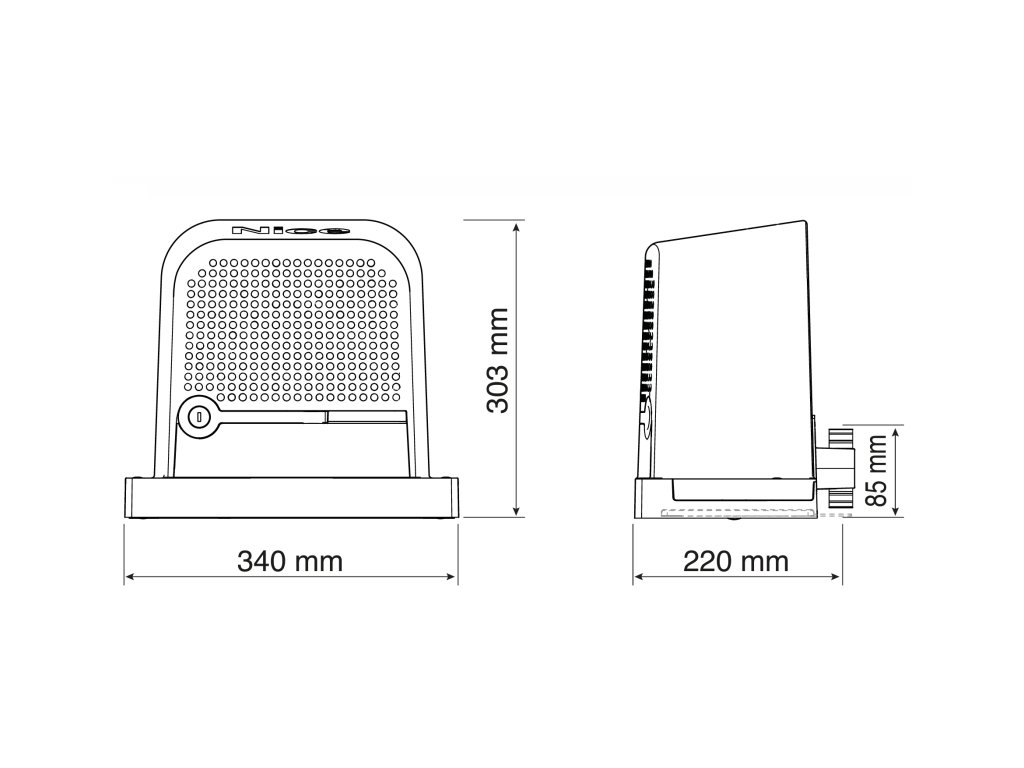

Pohon NICE Robus Hi-Speed RBS600 HS je určen pro rychlou aktivaci posuvných bran do 600 kg a šířky průjezdu do 8 m. Má magnetický spínač zastavení. Pohon je nevratný. Programování pohonu. Instalační manuál. Vestavěná řídicí jednotka se zabudovaným přijímačem rádiového signálu a se zabudovaným WIFI přijímačem pro ovládání přes mobilní aplikaci. Klíčové vlastnosti: Rychlý a úsporný provoz – výkonný motor s 90 % úsporou energie v pohotovostním režimu. Otevření brány s pojezdem 4 m za pouhých 10 s. Snadná instalace a programování – Zabudovaný rádiový přijímač, nastavitelná montážní základna a pohodlné ovládání přes aplikaci MyNice / MyNice Pro díky zabudovanému WIFI přijímači. Inteligentní a bezpečné řešení – Automatické učení pracovních časů, regulace rychlosti a síly a diagnostický systém Eye Check pro monitorování stavu pohonu a příslušenství. Flexibilní konektivita – Technologie BlueBUS umožňuje jednoduché dvoužilové propojení až 7 párů bezpečnostních a ovládacích zařízení. Možnost rozšíření o další vstupy a výstupy pomocí doplňkových modulů. Ovládání na dálku – Zabudované Wi-Fi připojení nebo BIDI-ZWAVE modul pro integraci s chytrými domácnostmi. Spolehlivá a odolná konstrukce – Mechanicky robustní provedení, bezpečná odblokovací páka a indukční koncový spínač pro kompaktní montáž s kratší ozubenou dráhou. Kompatibilita se staršími modely – Snadná výměna za systémy Nice Rox, Road a Robus. Přímo pod kryt pohonu je možné integrovat fotobuňky. Pro tuto volitelnou funkci je nutné zakoupit sadu RBSKITSAFE1, není součástí balení.Také nabízí možnost tzv. white status light, které se dokupuje jako ELMM. Kompatibilita dálkových ovladačů: Pohon disponuje zabudovaným přijímačem a je kompatibilní s ovladači NICE série MYGO, ONE a INTI. Interní přijímač nepodporuje kódování FloR ani Flo. Na řídicí jednotce se však nachází také SM konektor pro připojení zásuvkového přijímače, což může být užitečné v případě, že jste starý pohon nahradili novým RBS a vlastníte ovladače staršího typu. Informace pro majitele starších ovládačů NICE FLOR: Pokud již vlastníte starší ovládače NICE typu FLOR (modely FLO2R-S, FLO2RE, FLO4R-S, FLO4RE), můžete je nadále používat s novým pohonem NICE RBS. Je však nutné dokoupit zásuvkový přijímač OXIBD nebo některý z externích přijímačů, například NICE OX2. Extra dlouhý dosah dálkových ovládačů: Pohon NICE RBS má slot pro interní přijímač, díky čemuž je možné nainstalovat přijímač NICE OXILR s technologií LoRa. Rovněž je možné připojit i přijímač NICE OXIFM pro rozšířené možnosti. Informace pro majitele historických ovládačů NICE FLO a NICE SMILO: Pokud doma používáte ovládače NICE s kódováním FLO nebo SMILO, i ty lze použít s pohonem NICE RBS. Je však nutné dokoupit interní přijímač OXIBD, který podporuje příjem signálu s pevným kódem (FLO, SMILO). V takovém případě bude přijímač akceptovat pouze tyto starší typy ovladačů a nové modely nebude možné spárovat současně. Tento produkt – samostatný pohon posuvné brány NICE Robus Hi-Speed RBS600HS (náš kód NICE-RBS600HS-A) obsahuje: Elektromechanický pohon NICE Robus Hi-Speed RBS600HS s nosností 600 kg, maximální délkou křídla 8 m, se zabudovanou (ale odnímatelnou) řídicí jednotkou MCU4, se zabudovaným WiFi přijímačem, přijímačem rádiového signálu a s „SM“ konektorem pro zástrčkový přijímač. 2 × odblokovací klíč k manuální obsluze pohonu (nutný v případě výpadku elektřiny). Komponenty pro montáž pohonu: kotvící prvky, montážní deska a magnetické dorazy pro indukční koncový spínač. Montážní manuál Příslušenství kompatibilní s pohonem Nice Robus Hi-Speed RBS600HS Doporučujeme k pohonu dokoupit kompatibilní volitelné příslušenství nebo zvolit některou již sestavenou cenově zvýhodněnou sadu pohonu. Co Proč Typ Maják Signalizuje pohyb brány blikáním – vhodné při výjezdech se slabým výhledem. Obsahuje také anténu – delší dosah ovladače. LED maják s anténou ELDC Multifunkční světlo WLT Fotobuňky Při zavírání detekují překážku a zastaví pohyb – brána nenarazí do auta ani osob. Pohon RBS600HS Hi-Speed umožňuje montáž fotobuněk přímo pod kryt pohonu. K tomu je nutné dokoupit instalační sadu RBSKITSAFE1. Více v části „Instalace fotobuněk do pohonu“. Odrazové EPMOR Kabelové EPMOB Odrazové EPMORB, EPMB Era Photocell Large EPLB Era Photocell Slim EPSB Bezdrátové FT210B Bezdrátové EPMOW Nastavitelné F210B Vysílač Pro dálkové ovládání brány. MYGO: MYGO2, MYGO4, MYGO8, MYGOBD DOMi: DOMIW3C Era One: ON2E, ON4E, ON9E, ON3EBD, ON3ELR Inti: INTI2, INTI2Y, INTI2L, INTI2B, INTI2R, INTI2G Přijímač Pro dálkové ovládání brány. Pohon RBS obsahuje integrovaný rádiový přijímač, ale umožňuje i připojení externího přijímače – to usnadňuje přechod ze staršího pohonu RB na novější RBS bez opětovného párování dálkových ovladačů. Rádiové přijímače: OXIBD, OXI Kabelový WIFI přijímač jiného výrobce. Doporučujeme plně kompatibilní spolehlivý wifi přijímač Zamel s jednoduchou a pohodlnou mobilní aplikací SUPLA (Android/iOS). GSM přijímače: GSM LITE3+, GSM SMART3, GSM PROFI3 Programovací zařízení BIDI-WIFI - K pohonům Nice Robus RBS doporučujeme dokoupit programovací zařízení BiDi-WiFi. Hlavní výhodou je, že získáte možnost ovládat a programovat pohon přes mobilní telefon. Aplikace pro ovládání je MyNice (Android / iOS) a pro programování MyNice Pro (Android/iOS) BiDi-WiFi lze použít i společně s programovacím zařízením Nice Proview, které umožňuje provést nastavení a programování funkcí pohonu na dálku, přímo z vašeho smartphonu. Aplikace je k dispozici pro zařízení Android a iOS. Toto zařízení doporučujeme pro sériové montážníky. Anténa Pro lepší dosah ovladače. Integrovaná v majáku ELDC Externí anténa ABFKIT Klávesnice Pokud zapomenete dálkový ovladač nebo máte více vozidel/osob a nechcete každému vydávat ovladač. Bezdrátová EDSWG Drátová EDSB Klíčový spínač Ovládání brány klíčem přes spínač připojený kabeláží k pohonu. Povrchový, jednoduchá vložka EKS Povrchový, evropská vložka EKSEU Zápustný, jednoduchá vložka EKSI Zápustný, evropská vložka EKSIEU Čtečky karet Ovládání pohonu přiložením karty nebo klíčenky k čtečce. ERA Transponder Reader ETPB Ozubení Nutné pro samotnou automatizaci – bez hřebene pohon neposune bránu. Nylon s ocelovou výztuhou, 33 cm LZ-1 Nylon s ocelovou výztuhou, 1 m LZ-10 Nylon s ocelovou výztuhou, opačný, 1 m LZ-15 Ocelový 30 × 8 mm, 1 m LZ-3 Ocelový 30 × 12 mm, 1 m LZ-5 Inox 30 × 10 mm, 1 m LZ-7 Záložní zdroj Při výpadku elektrické energie zachová chod brány. Záložní baterie PSS124 Solární akumulátor Solemyo Starší záložní baterie PS124 – kompatibilní pouze s adaptérem CABLA11 Manuály a dokumenty ke stažení Manuál k pohonu Nice Robus Hi-Speed RBS600HS – PDF Návod na párování ovládačů s pohonem Nice – odkaz NICE Robus Hi-Speed RBS600HS v kostce NICE Robus RBS je rodina nevratných elektromechanických převodových pohonů pro posuvné brány. Model rychlého pohonu Robus RBS Hi-speed je dodáván se zabudovanou (ale odnímatelnou) řídicí jednotkou NICE MCU4 se zabudovaným rádiovým přijímačem i konektorem SM pro zástrčkové přijímače rádiového signálu typu OXI, například NICE OXIBD. Disponuje funkcí ON-OFF deaktivace interního přijímače (v programování I. úrovně). Interní přijímač nepodporuje kódování FloR ani Flo. Elektrická zapojení externích zařízení (fotobunky, výstražný maják apod.) byla v rodině NICE Robus RBS zjednodušena technologií BlueBUS, která umožňuje zapojení více zařízení do společného konektoru pomocí jednoho dvojžilového kabelu (bez nutnosti dodržovat polaritu). K řídicí jednotce je možné připojit i klasické reléové fotobunky. Vstavený WiFi přijímač umožňuje ovládání automatizace pomocí mobilní aplikace My Nice Pro. Spolu s programovacím zařízením Nice Proview umožňuje provést nastavení a programování funkcí pohonu na dálku, přímo z vašeho smartphonu. Aplikace je k dispozici pro zařízení Android a iOS. Oproti MCU1 je řídicí jednotka MCU4 modernější, rychlejší a nabízí více možností a přídavného příslušenství pro automatizaci. MCU4 je rozšířena o vstup OSE (Optoelectronic Safety Edge, max. 15 mA) a rozšiřující desku portů NICE MLAE22. Deska nabízí další 2 výstupy (z toho jeden 230 V) a 2 vstupy pro připojení příslušenství do řídicí jednotky. Uživatelsky přívětivá technologie BlueBUS usnadňuje napájení a ovládání až 7 párů fotobuněk pomocí dvojžilového kabelu. Fotobunky je možné integrovat přímo pod kryt pohonu Robus RBS Hi-speed (RBS600HS), čímž se dosáhne estetického a čistého vzhledu brány. Instalační sada RBSKITSAFE1 však není zahrnuta v základním balení, je nutné ji dokoupit samostatně. Kromě toho RBS600HS umožňuje rozšíření o tzv. white status light, které se dokupuje jako modul ELMM. Automatické ovládání pohonu je závislé na přívodu elektrické energie. Při výpadku elektrické energie je možné motor odblokovat pomocí odblokovacího klíče. Je možné dokoupit záložní baterii NICE PSS124, která umožní provoz i během výpadku. Starší model záložního zdroje NICE PS124 je kompatibilní pouze s použitím adaptéru CABLA11. Funkce „Podřízená jednotka“ (režim master-slave) umožňuje synchronizované ovládání dvou motorů, čímž lze automatizovat dvojkřídlovou posuvnou bránu proti sobě. Kompatibilní je i se starším modelem Robus RB600, ale pouze od verze s řídicí jednotkou RBA3R10. Starší RBA3/c není kompatibilní s RBS. Integrovaný systém „Eye Check“ poskytuje vizuální zpětnou vazbu prostřednictvím LED světla (červená/zelená). Zelená signalizuje pohyb, červená aktivní fotobunky, nestandardní stavy a chyby. Disponuje ozubeným kolečkem modul 4, kompatibilním s ozubeným hřebenem v naší nabídce. Spínač koncových dorazů je indukční. Rychlý pohon Nice Robus Hi-speed RBS600HS disponuje detekcí překážek a teplotním senzorem, který přizpůsobuje tažnou sílu pohonu klimatickým podmínkám a je chráněn teplotní pojistkou. Dlouhodobou životnost pohonu zaručuje kvalitní konstrukce se stupněm krytí IP44. Robus Hi-Speed RBS600HS je kompatibilní s příslušenstvím značky Nice. Výběr pohonu – je pohon NICE Robus Hi-Speed RBS600HS vhodný pro moji bránu? Každá brána má svou velikost (tj. páku) a váhu (tj. sílu tahu páky) a každý pohon má své limity. Pohon NICE Robus Hi-Speed RBS600HS je použitelný pro následující délky křídel a váhy brán: Počet cyklů / hodinu Počet cyklů po sobě Hmotnost křídla do 400 kg do 600 kg Délka křídla do 4 m 35 40 do 8 m 20 20 V principu délka křídla určuje maximální počet cyklů za hodinu a také po sobě jdoucích cyklů, tj. upřesňuje, jak dlouho může být pohon v provozu. Vyšší váha tyto počty procentuálně snižuje kvůli většímu namáhání a určuje také maximální povolenou rychlost při daném zatížení. Pohon je vybaven teplotní pojistkou, která měří teplotu motoru i okolí a úměrně tomu snižuje počet možných cyklů. Uvedené hodnoty platí při dodržení podmínek výrobce (poveterní vlivy, teploty, tuhost a lehký pohyb brány). V praxi doporučujeme celkové zatížení do přibližně 80 % těchto parametrů. Limity pohonu NICE Robus Hi-Speed RBS600HS Uvedené hodnoty jsou doporučovány výrobcem NICE. Zkušenostmi doporučujeme ponechat rezervu cca 80 % uvedených hodnot: Robus RBS400HS Maximálně Minimálně Délka křídla 8 m 6 m Hmotnost křídla 600 kg 480 kg Využívání pohonu na maximum snižuje jeho životnost – níže naleznete orientační výpočet životnosti v závislosti na stresových faktorech. Životnost pohonu NICE Robus Hi-Speed RBS600HS V tabulce spočítejte stresové indexy hmotnosti a délky křídla a připočtěte indexy ostatních vlivů (pokud se vyskytují). Následně z grafu vyčtěte životnost pohonu v počtu cyklů. Příklad: Brána s průjezdem 4,5 m a hmotností do 200 kg: index délky ~30 + index hmotnosti 10 + index nižší teploty 10 ⇒ celkem 40. Z grafu vychází ~120 000 cyklů, což při 10 manévrech denně ≈ 32 let. Vlastnosti celé automatizace Index Graf životnosti Váha křídla Doporučovaný maximální celkový index je do 75 % (≈ 40 000 cyklů; při 10 cyklech/den ≈ 10 let). Do 200 kg 20 200-400 kg 30 400-500 kg 40 500-600 kg 60 Délka křídla Do 4 m 15 4–6 m 25 6–8 m 40 Ostatní vlivy (pokud pravděpodobnost výskytu > 10 %) Teplota > 40 °C, < 0 °C, nebo vlhkost > 80 % 10 Prašné prostředí 15 Slané prostředí 20 Aktivace fotobuněk 20 Aktivace vstupu STOP 30 Rychlost větší než „L4 – Rychlá“ 25 Aktivní funkce špička 25 Osazení pohonu NICE Robus Hi-Speed RBS600HS Způsob osazení pohonu je pro kolejovou posuvnou bránu a samonosnou posuvnou bránu odlišný. Pro kolejovou bránu se zpravidla pohon osazuje na úroveň výšky terénu, pro samonosnou bránu je potřeba pohon zdvihnout (závitové tyče Ø8, vlastní konzola, podbetonování apod.). Rozhodující je výškové umístění ozubeného hřebene, aby ideálně zapadl do ozubeného kolečka pohonu (viz „Ozubený hřeben a jeho doraz“). Kabeláž Typická (volitelná) situace zapojení pohonu s příslušenstvím vypadá následovně: Seznam příslušenství A – Pohon Nice Robus Hi-Speed B – Fotobunky C – Sloupky s fotobunkami D – Klíčový spínač E – Maják se zabudovanou anténou F – Ozubený hřeben G – Dotyková hrana statická 1 H – Dotyková hrana pohyblivá 1 I – Koncový doraz při otevírání J – Dotyková hrana statická 2 K – Dotyková hrana pohyblivá 2 L – Koncový doraz při zavírání M – Dálkový ovladač Seznam kabeláže Účel Typ Max. délka Napájení 3 × 1,5 mm² 30 m Při větší vzdálenosti použijte 3 × 2,5 mm² + uzemnění. Maják s anténou 2 × 0,5 mm² 1 × koaxiál RG58 20 m 10 m (doporučeno < 5 m) Fotobunky 2 × 0,5 mm² 30 m; nad 30 m použít 2 × 1 mm² Pokud je kabel BlueBUS > 30 m (max. 50 m), použijte 2 × 1 mm². Klíčový spínač 2 ks 2 × 0,5 mm² 50 m Možno nahradit jedním kabelem 4 × 0,5 mm². Dotykové hrany – statické 2 × 0,5 mm² 30 m Při více statických hranách viz manuál – „Přidání nebo odstranění zařízení / STOP input“. Dotykové hrany – pohyblivé 2 × 0,5 mm² 50 m Při více statických hranách viz manuál – „Přidání nebo odstranění zařízení / STOP input“. Montáž Jednou z podmínek správného fungování je výška umístění pohonu. Více v článku „Do jaké výšky osadit pohon“. Ozubený hřeben a jeho doraz Princip pohybu: otáčivý moment ozubeného kola se přenáší na lineární pohyb přes ozubený převod na ozubeném hřebenu. Nejběžnější typy: Nylonový hřeben (případně s ocelovou výztuhou) – připevnění samořeznými šrouby přes oka; ideální pro lehčí/kratší brány, tišší chod (nylon vs. ocelové kolo). Ocelový hřeben – připevnění navařením konzolek se závitem a následným našroubováním; pro delší/těžší brány, mírně hlučnější chod (ocel vs. ocel). Rozhodující je, aby byl modul zubu pohonu kompatibilní s modulem ozubeného hřebenu. Pohon NICE Robus Hi-Speed RBS600HS má modul zubu 4. Pohon vyhodnocuje koncové polohy při otevírání a zavírání pomocí koncových dorazů montovaných na ozubený hřeben. Postup montáže koncových dorazů na ozubený hřeben: 1. Vylaďte pohon a bránu do roviny. Brána i pohon musí být v rovině. 2. Mezi hřebenem a kolem nechte vůli 1–2 mm, aby se váha brány nepřenášela na motor. 3. Dotáhněte ukotvení pohonu, aby se při záběru neposunul. 4. Uveďte bránu do otevřené polohy a nastavte dorazy tak, aby v koncové poloze spínali spínač. 5. Uveďte vrata do zavřené polohy a nastavte dorazy tak, aby v koncové poloze spínaly spínač. Zapojení pohonu NICE Robus Hi-Speed RBS600HS Před zapojením, odpojením a změnou zapojení pohonu (do sítě i přídavných zařízení) nezapomeňte odstranit přívod elektrické energie – vypnout jističe, vytáhnout pojistku napájení nebo odpojit záložní baterii. ZAPOJENÍ Do sítě Pro základní fungování je potřeba dotáhnout do pohonu přívod elektrické energie. Zapojení je jednoduché: L – fáze (hnědý) I – zem/PE (zelený) N – nulák (modrý) ZAPOJENÍ přídavných zařízení Řídicí jednotka NICE MCU4 pohonu NICE Robus Hi-Speed RBS600HS umožňuje následující vstupy a výstupy: Vstup/výstup Popis FLASH (maják) Výstup 24 V pro výstražný maják, např. Nice ELDC. OGI (indikátor) Výstup pro indikátor (24 V). Chování nastavitelné v programování úrovně II., položka L4 – Výstupní indikátor. FOTO (fotobuňky) Vstup pro fotobuňky. STEP-BY-STEP (SbS, P.P., krokování) Vstup pro zařízení, která krokují pohyb brány. Možné připojit NO (normally open) kontakty. 24 V (+) Napájení externích zařízení (např. bezdotyková čtečka karet) 24 V DC −30 % ÷ +50 %, max. proud 100 mA. GND (uzemnění) Uzemnění pro externí zařízení napájená ze svorky 24 V. STOP (zastavení) Vstup pro zařízení, která zastavují pohyb brány. Možná zapojení: libovolný počet NO zařízení paralelně, libovolný počet NC zařízení sériově, dvě zařízení s konstantním odporem 8,2 kΩ paralelně, více zařízení s 8,2 kΩ v kaskádě s celkovým odporem 8,2 kΩ, kombinace: NO paralelně s NC, sériově s 8,2 kΩ. OSE (optická bezpečnostní hrana) Rozhraní pro OSE senzor (Optical Safety Edge), 12 V. BLUEBUS Vstup pro paralelní připojení kompatibilních zařízení přes technologii BlueBUS (dvouvodičový kabel napájí i komunikuje). AERIAL (anténa) Vstup pro anténu rádiového přijímače. Anténa bydlí v majáku. Nice ELDC, případně externí NICE Aerial ABF. Jističe pohonu V pohonu se nacházejí dvě pojistky: Označení Pojistka Typ F1 řídicí jednotky T 2 A 250 V F2 napájení T 1,6 A 250 V Standardní schéma zapojení Fotobunky pohonu Uživatelsky přívětivá technologie BlueBUS umožňuje napájet a ovládat až sedm párů fotobuněk pomocí dvojžilového kabelu. Zapojení více párů fotobuněk NICE EPMB do datové sítě NICE BlueBUS Fotobuněky umístěte kolem brány podle ukázkových situací plného zapojení a nastavte propojky podle tabulky propojů fotobuněk NICE EPMB. Aby se zamezilo interferencím mezi blízko umístěnými páry, dodržte orientaci vysílačů TX a přijímačů RX podle ukázkových situací. Fotobunky zapojte paralelně podle obrázku (polaritu nemusíte dodržovat): Pokud potřebujete, aby fotobunky fungovaly jako otvírače brány (viz FA1 a FA2 v ukázkových situacích), tj. při vjezdu vozidla mezi jejich optickou osu spustily otevření, přerušte spoj A na vysílači TX i přijímači RX – viz obrázek: Ukázková situace zapojení fotobuněk Tabulka propojek fotobuněk NICE EPMB Zapojení více párů fotobuněk do systému BlueBUS se provádí nastavením různých kombinací propojek. Každý připojený pár musí mít unikátní kombinaci; v jedné datové síti BlueBUS nesmí být dva páry se stejným nastavením. Propoj nastavte v rámci jednoho páru stejně na vysílači TX i přijímači RX. Nepoužité propojovače si odložte pro budoucí použití. Označení páru fotobuněk Propojka – kombinace propojovacích prvků FOTO FOTO II FOTO 1 FOTO 1 II FOTO 2 FOTO 2 II FOTO 3 FA1 (Přerušte spoj A na TX i RX) FA2 (Přerušte spoj A na TX i RX) Pokud je nutné některou fotobunku vyměnit, nastavte na ní stejnou propojku jako na původní – není potřebné opakovat fázi vyhodnocení zařízení. Instalace fotobuněk do pohonu Hi-Speed pohon Nice Robus RBS600HS nabízí možnost integrovat fotobuněky pod kryt pohonu. Pro upevnění fotobunky do vnitřku pohonu je nutné dokoupit sadu RBSKITSAFE1 sloužící k osazení odrazových fotobuněk EPMOR nebo EPMOB. Nice Robus RBS600HS má možnost pod kryt pohonu upevnit také tzv. white status light, které se dokupuje jako ELMM. Postup montáže fotobuněk pod kryt 1. Otevřete uzamykací hák (A) pomocí dodaného klíče. 2. Uvolněte šrouby. 3. Odstraňte kryt. 4. Vložte držák (D) do kolíků (E). Instalace fotobuňky EPMOR je znázorněna níže. Popsaný postup platí i pro instalaci fotobunky EPMOB. 5. Odstraňte kryty (F) uvolněním šroubů (G). 6. Odstraňte fotobunku (H) uvolněním šroubu (I) a odstraněním matice (L). 7. Připevněte fotobunku ke konzoli (M) pomocí stejného šroubu a matice, které jste předtím odstranili. POZOR! Věnujte pozornost směru instalace fotobunky. 8. Zapojte zařízení. POZOR! Před pokračováním v konečném upevnění zkontrolujte, zda je fotobunka zarovnaná s odrazovou jednotkou (EPMOB nebo EPMOR). 9. Trvale připevněte fotobuňku k montážní konzoli. Dejte pozor a na držák nevyvíjejte nadměrný tlak. 10. Zapojte LED světýlko ELMM (N). Toto LED světlo bude sloužit k osvětlení průjezdu a umožní také diagnostiku pomocí signalizace. 11. Upevněte LED světlo pomocí spony (O). 12. Připojte kabely podle označení. 13. Umístěte kryt pohonu, utáhněte šrouby, zavřete uzamykací hák pohonu a vyjměte dodaný klíč Osvětlení brány white status light (stavové světlo) White status light pohonu Nice Robus RBS Hi-speed (modul ELMM) slouží jako integrované bílé LED osvětlení přímo v těle pohonu, které osvětluje bránu a zároveň informuje o stavu zařízení díky signalizačním funkcím. Umožňuje jednodušší vizuální diagnostiku. Stavové světlo / White status light Svítí Automatizace je v pohybu nebo se před chvílí zastavila – automaticky zhasne po naprogramovaném čase. Svítí 3 sekundy Vykonání příkazu "zablokování automatizace". Zhasnuté Normální provoz / brána se nehýbe a čeká na příkazy. Přijímač rádiového signálu pro pohony Pohon NICE Robus Hi-Speed RBS600HS má zabudovaný rádiový přijímač v řídicí jednotce NICE MCU4. MCU4 poskytuje také konektor SM (pod plastovým krytem) pro připojení externího rádiového přijímače NICE OXIBD (nebo staršího NICE OXI). SM konektor usnadňuje přechod ze staršího pohonu Robus RB na Robus RBS s již spárovanými dálkovými ovladači. Výběr směru pohybu brány Výběr směru musí odpovídat umístění pohonu vůči křídlu. Podívejte se na bránu ze strany, kde je pohon. Pokud se brána otevírá doleva, přepínač dejte doleva. Pokud se brána otevírá doprava, přepínač dejte doprava. Přepínač se nachází na zadní boční straně řídicí jednotky MCU4 napravo. Vyhodnocení připojených zařízení pohonu Po každém připojení, odpojení nebo změně zapojení zařízení na vstupech BlueBUS a STOP proveďte fázi vyhodnocení přídavných zařízení. Pohon na ni upozorní blikáním LED diod L1 a L2. Stlačte tlačítka „Open“ a „Stop/Set“ a držte je. Když začnou rychle blikat L1 a L2, tlačítka pusťte. Počkejte, až řídicí jednotka dokončí vyhodnocení. Pokud proběhlo správně, LED STOP svítí a L1, L2 zhasnou. Pokud blikají L3 a L4, nebyla ještě provedena fáze vyhodnocení délky křídla. Vyhodnocení délky křídla brány Pro správný výpočet rozběhové/doběhové dráhy a částečného otevření si musí pohon zjistit délku křídla. Během operace pohne bránou od dorazu k dorazu a délku zjistí pomocí spínače. Stlačte „Close“ a „Stop/Set“ a držte. Po spuštění manévru tlačítka pusťte. Pokud se nezačne otvírání, stlačte „Stop/Set“, zkontrolujte směr pohybu (viz „Výběr směru pohybu brány“) a začněte znovu. Pokud je směr správný, počkejte na dokončení otvírání a následného zavírání. Programování pohonu Pohon Robus Hi-Speed RBS600HS umožňuje naprogramovat více funkcí, ať už zapnutí/vypnutí funkce programováním úrovně I., nebo nastavením předvoleného parametru programováním úrovne II. Řídicí jednotka MCU4 obsahuje tři tlačítka pro ovládání a programování pohonu: Open Tlačítko umožňuje pohonu zadat povel k otevření brány. Používá se také při programování k posunu hodnoty programovaného parametru směrem nahoru. Stop/Set Tlačítko umožňuje pohonu zadat povel zastavení brány. Prvním stlačením a držením 5 sekund se dostanete do programování úrovne I. Dalším stlačením a držením se dostanete do programování úrovne II. pro aktuální LED. Close Tlačítko umožňuje pohonu zadat povel zavření brány. Používá se také při programování k posunu hodnoty programovaného parametru směrem dolů. Programování – Úroveň I. V úrovni I se programováním zapíná/vypíná daná funkce. Když je funkce zapnutá, příslušná LED na řídicí jednotce svítí. Všechny funkce jsou z výroby vypnuté. Vstup do programování úrovně I. Podržte tlačítko „Stop/Set“ přibližně pět sekund, dokud nezačne blikat LED L1. Tlačítky „Open“ a „Close“ posouváte aktivní LED nahoru/dolů. Na každý úkon máte deset sekund, jinak pohon režim ukončí. Když blikající LED stojí u funkce, kterou chcete změnit, stlačením „Stop/Set“ blikání zrychlíte (zapnutá funkce) nebo zpomalíte (vypnutá funkce) a nechte pohon do 20 sekund z režimu vystoupit. Pokud vše proběhlo správně, příslušná LED zůstane svítit. Seznam zapínatelných funkcí: LED Funkce Popis L1 Automatické zavírání Po nastaveném čase („Programování úrovně II – Délka pauzy“) se brána po otevření sama zavře. Pokud je funkce vypnutá, brána reaguje pouze na povel (např. z dálkového ovladače apod.). L2 Zavřít po přerušení fotobuněk Po uvolnění fotobuněk (vozidlo projelo) se po 5 s začne zavírání. Chování závisí na L1: Automatické zavírání zapnuté: brána se po uvolnění fotobuněk zastaví a po 5 s se začne zavírat (nemusí se otevřít celá). Automatické zavírání vypnuté: brána se vždy otevře úplně a po 5 s se začne zavírat. L3 Vždy zavři Po výpadku elektrického proudu brána buď zůstane v původní poloze (vypnuté), nebo se automaticky zavře (zapnuté). L4 Pohotovostní režim Snižuje spotřebu na minimum (užitečné při PSS124). Minutu po posledním pohybu se vypne BlueBUS (a připojená zařízení) i všechny LED kromě BlueBUS LED (ta pomalu bliká). Při příkazu se řídicí jednotka nejprve probudí/restartuje a až poté vykoná povel. L5 Rozběh Vypne plynulý náběh – motor běží hned na plný výkon (užitečné při vysokém tření, sněhu/ledě). Snižuje životnost pohonu. L6 Blikání předem Před začátkem pohybu brány maják tři sekundy bliká a až poté se spustí manévr. L7 Vyřazení vnitřního rádiového ovládání Vypne integrovaný rádiový přijímač v řídicí jednotce. Zapněte, pokud používáte externí zásuvkový přijímač typu OXI. Pokud je funkce vypnutá, interní přijímač je aktivní. L8 Režim „slave“ – Podřízená jednotka. Aktivací se pohon stane „Slave“. Umožní synchronizovat dva motory na protilehlých křídlech (Master/Slave). Podrobnosti viz manuál Robus RBS, oddíl „Režim Slave“. Programování – Úroveň II. V úrovni II se nastavují hodnoty funkcí (jinak než v úrovni I). Vstup do programování úrovne II. Podržte tlačítko „Stop/Set“ přibližně pět sekund, dokud nezačne blikat LED L1. Tlačítky „Open“ a „Close“ posouváte aktivní LED nahoru/dolů. Na každý úkon máte deset sekund, jinak pohon režim ukončí. Když LED stojí u funkce, jejíž parametr chcete upravit, stlačením a držením „Stop/Set“ vstoupíte do nastavení. LED, která svítí (stále držíte „Stop/Set“), je aktuální hodnota. Hodnotu změníte tlačítkem „Open“ (nahoru) nebo „Close“ (dolů), poté „Stop/Set“ pustíte a počkáte, až pohon do 20 sekund opustí režim. Ověření proveďte opakováním postupu bez změny hodnoty. Seznam nastavitelných funkcí: Vstupní LED — Název a popis LED nastavení — Hodnota L1 — Délka pauzy. Pokud je v úrovni I zapnuté „Automatické zavírání“, nastaví interval mezi otevřením a automatickým zavřením. L1 — 5 s L2 — 15 s L3 — 30 s L4 — 45 s L5 — 60 s L6 — 80 s L7 — 120 s L8 — 180 s L2 — Typ krokování. Nastaví sekvenci pohybu při opakovaném povelu (tlačítko ovladače nebo vstup STEP-BY-STEP/P.P./Krokování). Pozn.: při L4, L5, L7, L8 se mění chování příkazů „Otevřít“ a „Zavřít“. L1 — Otevřít/Stop/Zavřít/Stop L2 — Otevřít/Stop/Zavřít/Otevřít L3 — Otevřít/Zavřít/Otevřít/Zavřít L4 — Kondominium L5 — Kondominium po dvou „Stop“ L6 — Krokování po dvou „částečné otevření“ L7 — Prítomnost osoby L8 — „Poloautomatické“ otevírání; zavírání při „prítomnosti osoby“ L3 — Rychlost motoru. Rychlost při normálním běhu (nikoliv rozběh/doběh). „L6 – Extrémně rychlá“ = 100 % z 0,34 m/s atd. L1 — Velmi pomalá (30 %) L2 — Pomalá (44 %) L3 — Střední (58 %) L4 — Rychlá (72 %) L5 — Velmi rychlá (86 %) L6 — Extrémně rychlá (100 %) L7 — Otevírá „Rychle“, zavírá „Pomalu“ L8 — Otevírá „Extrémně rychle“, zavírá „Rychle“ L4 — Výstupní indikátor OGI. Nastavení funkce výstupu OGI (při aktivaci poskytuje 24 V, −30 %/+50 %, max. 10 W). L1 — Otevírání brány L2 — Brána zavřená L3 — Brána otevřená L4 — Druhý rádiový výstup L5 — Třetí rádiový výstup L6 — Čtvrtý rádiový výstup L7 — Údržba L8 — Elektrický zámek L5 — Síla motoru. Přizpůsobí řízení síly hmotnosti automatizace. Systém zohledňuje také teplotu okolí a v chladu zvyšuje sílu. L1 — Mimořádně lehká brána L2 — Velmi lehká brána L3 — Lehká brána L4 — Průměrná brána L5 — Středně těžká brána L6 — Těžká brána L7 — Velmi těžká brána L8 — Mimořádně těžká brána L6 — Částečné otevření. Délka průjezdu při částečném otevření. L1 — 0,5 m L2 — 1,0 m L3 — 1,5 m L4 — 2,0 m L5 — 2,5 m L6 — 3,0 m L7 — 3,4 m L8 — 4,0 m L7 — Upozornění na údržbu. Počet manévrů, po kterých pohon indikuje potřebu údržby. L1 — 1 000× L2 — 2 000× L3 — 4 000× L4 — 7 000× L5 — 10 000× L6 — 15 000× L7 — 17 000× L8 — 20 000× L8 — Seznam poruch. Kontrola typu poruchy z posledních 8 manévrů (viz „Historie poruch“ v manuálu). L1 — Výsledek 1. manévru L2 — Výsledek 2. manévru L3 — Výsledek 3. manévru L4 — Výsledek 4. manévru L5 — Výsledek 5. manévru L6 — Výsledek 6. manévru L7 — Výsledek 7. manévru L8 — Výsledek 8. manévru Postup po resetu pohonu NICE ROBUS RBS600HS s integrovanou Wi-Fi Důležité pořadí nastavení po resetu 1. Připojení MyNice Pro a aktualizace firmwaru Při vypnutém napájení připojte programátor BiDi-WiFi do konektoru BUS T4 a zapněte napájení. V programovací aplikaci MyNice Pro nejprve přidejte a spárujte BiDi-WiFi jako programovací rozhraní; pokud ho již máte v aplikaci uložené, připojte se k němu. Po potvrzení spojení vyhledejte řídicí jednotku. Zkontrolujte dostupnou aktualizaci jejího firmwaru, stáhněte nejnovější kompatibilní verzi a nainstalujte ji. Během aktualizace nevypínejte napájení ani neodpojujte programátor; počkejte na potvrzení dokončení. Tento krok vykonává montážník s účtem Company. Hostovský účet aktualizaci firmwaru řídicí jednotky nepodporuje. 2. Příprava brány Uvolněte prostor pohybu brány. Klíčem odblokujte pohon, posuňte bránu přibližně do poloviny dráhy a pohon opět zajistěte. 3. Načítání příslušenství Stlačte současně OPEN ▲ a STOP/SET přibližně na 3 sekundy. Když kontrolky L1 a L2 začnou rychle blikat, tlačítka uvolněte. Počkejte, až načítání skončí: L1 a L2 zhasnou a kontrolka STOP bude svítit. 4. Naučení dráhy brány Stlačte současně STOP/SET a CLOSE ▼ přibližně na 3 sekundy. Jakmile se brána rozběhne, tlačítka uvolněte. Brána se nejprve zavře, poté úplně otevře a znovu zavře. Počkejte na dokončení; kontrolky L3 a L4 zhasnou. Pokud se jako první začne otevírat, ihned stlačte STOP/SET a nechte zkontrolovat nastavení směru. 5. Vypnutí režimu Standby V nastaveních jednotky přes MyNice Pro nastavte pohotovostní režim Standby na OFF – vypnuto. Při stojící bráně mimo programování má odpovídající kontrolka L4 na jednotce zhasnout. Vypnutí režimu Standby zvýší spotřebu pohonu v klidu. 6. Kontrola a případné spárování integrované Wi-Fi přes MyNice Po dokončení nastavení vypněte napájení, odpojte externí programátor BiDi-WiFi a napájení znovu zapněte. V zákaznické aplikaci MyNice zkontrolujte, zda je pohon stále dostupný. Pokud v aplikaci ještě není přidán nebo byla jeho vestavěná Wi-Fi samostatně resetována, spusťte přidání zařízení a podle průvodce spárujte integrovanou Wi-Fi pohonu. Připravte si název a heslo domácí sítě Wi-Fi 2,4 GHz. Při prvním párování: připojte telefon k domácí Wi-Fi 2,4 GHz, ke které připojujete pohon; nenechávejte ho připojený pouze přes mobilní data 5G. Pohon nepodporuje Wi-Fi 5 GHz. Mobilní síť 5G a Wi-Fi 5 GHz jsou odlišné věci. Po spárování můžete MyNice používat na dálku také přes mobilní data. 7. Závěrečné ověření Vyzkoušejte ovládání přes MyNice i dálkovým ovladačem. Montážník musí ověřit koncové polohy, fotobuňky a bezpečné nastavení pohonu, protože reset zrušil původní individuální nastavení. Automatizace dvou proti sobě jedoucích posuvných bran pomocí dvou pohonů NICE Robus Hi-Speed RBS600HS (režim Master-Slave) Pokud potřebujete automatizovat dvě posuvné brány proti sobě, pohony Robus podporují režim podřízené jednotky („Master-Slave“). Jeden pohon je nadřazený (Master) a zadává povely druhému, podřízenému (Slave). Všechny pohony Robus jsou z výroby nadřazené, proto u podřízeného zapněte v úrovni I. funkci L8 (Podřízená jednotka). Propojení Master ↔ Slave se realizuje přes BlueBUS. Omezení pro zapojení nadřazené a podřízené jednotky. Podřízenou jednotkou nelze bránu otevřít. Všechna zařízení (např. fotobuňky, externí přijímač atd.) musí být připojena k nadřazené jednotce. K podřazené lze připojit pouze maják, zařízení do vstupu STOP, SBS (STEP-BY-STEP/Krokování) a výstupní indikátor OGI; vstupy OPEN/CLOSE jsou ignorovány. Pokud používáte záložní baterii (NICE PSS124), musí mít každý pohon vlastní. Na podřazené jsou ignorovány všechny naprogramované funkce kromě níže uvedených. Programování úrovně I. Programování úrovně II. L4 — Pohotovostní režim L3 — Rychlost motoru L5 — Rozběh L4 — Výstupní indikátor L8 — Podřazená jednotka L5 — Síla motoru L8 — Archiv chyb Postup instalace dvou pohonů Robus v režimu podřazené jednotky Nainstalujte obě křídla a oba motory. Rozhodněte, který bude Master (N) a který Slave (P). V režimu Master-Slave je možné úplné otevření pouze podřazeného křídla. (P) Zvolte směr otvírání (přepínač směru na řídicí jednotce). (P) Na Slave proveďte načtení zařízení a délky křídla („Načtení zařízení“, „Načtení délky křídla“). Při opačném směru zopakujte bod 1. (P) Na Slave zapněte funkci „Režim Master-Slave“ (úroveň I., L8). (P+N) Propojte obě automatizace podle schématu. (N) Zvolte směr otvírání na Master. (N) Na Master proveďte načtení zařízení a délky křídla. Během načítání délky se bude hýbat i Slave. Při opačném směru zopakujte bod 6. Připojení dodatečných externích zařízení K řídicí jednotce Na řídicí jednotce MCU4 je k dispozici 24 V DC (+) a GND (−) pro napájení externích zařízení, jakož i svorky OGI, BlueBUS a Flash. V režimu Master-Slave připojujte zařízení k nadřazenému pohonu (výjimky pro "Slave" viz manuál – "Režim Master-Slave"). Rozšíření řídicí jednotky o další vstupy/výstupy Řídicí jednotka má kromě poskytovaných svorek zabudovanou také rozšiřovací desku MLAE22, která umožňuje připojení více zařízení. Deska MLAE22 nabízí 2 výstupy (z toho jeden 230 V) a 2 vstupy pro připojení příslušenství do řídicí jednotky. Přednastavené hodnoty (možnost změnit v nastaveních řídicí jednotky): Kontakt Brána Dveře A OPEN OPEN B CLOSE CLOSE C Indikátor stavu brány Jednosměrný semafor D Pomocné světlo Pomocné světlo E 230 V 230 V F Neutral Neutral Manuál k rozšiřovací desce MLAE22 PDF Výměna rozšiřovací desky Rozšiřovací desku MLAE22 je však možné vyjmout a podle preferencí nahradit jinou. Počet a typ vstupů a výstupů rozšiřovacích desek závisí na typu slotů. Pro MCU4 jsou k výběru zatím 3 typy rozšiřovacích desek: MLAE21 - 2x 24 V vstup (z výroby Otevřít, Zavřít), 1x 24 V výstup (z výroby OGI) MLAE22 - 2x 24 V vstup (z výroby Otevřít, Zavřít), 1x 24 V výstup (z výroby OGI), 1x 230 V výstup (z výroby Osvětlení) - vestavěná MLAE44 - 4x 24 V vstup (z výroby Otevřít, Zavřít, Částečné otevření, Foto), 4x 24 V výstup (z výroby OGI, Brána zavřená, Rádiový výstup 4, Fototest) Postup pro připojení rozšiřovací desky: Přidávání nebo vyjímání rozšiřovacích desek musí být vždy prováděno bez napájení elektrickou energií (odstraněním pojistky F2, případně i záložní baterie, pokud je připojena). Odpojte řídicí jednotku od napájení. Opatrně vyloupněte krytku slotu (A). Vložte rozšiřovací desku (B) do příslušného slotu na desce plošných spojů řídicí jednotky. Znovu připojte řídicí jednotku k napájení. Proveďte fázi „Učení dalších zařízení“ (viz níže). Postup učení dalších zařízení. Současně stlačte a podržte tlačítka „Open“ a „Stop“. Jakmile LED „L1“ a „L2“ začnou rychle blikat (přibližně po 3 sekundách), tlačítka uvolněte. Počkejte několik sekund, než řídicí jednotka dokončí fázi „Učení dalších zařízení“. Na konci této fáze musí LED „Stop” svítit. LED „L1“ a „L2“ musí zhasnout, zatímco LED „L1“ až „L8“ se rozsvítí v závislosti od stavu naprogramovaných funkcí (zapnuté/vypnuté funkce), které představují. Po přidání nebo odstranění zařízení je nutné automatizaci znovu otestovat podle oddílu „Testování“ (viz manuál k pohonu). Speciální funkce pohonu Neustále otevřená brána Pokud povel na vstup STEP-BY-STEP (P.P., SbS, Krokování) trvá déle než 2 sekundy, řídicí jednotka podrží bránu otevřenou, dokud povel trvá. Vhodné s časovačem. Vynucený pohyb Pokud selže bezpečnostní zařízení nebo překážka blokuje např. fotobunky a brána se z bezpečnostních důvodů nepohne, aktivujte režim „Přítomnost osoby“ – trvale (Úroveň II, L2 = L7) nebo dočasně: Dejte povel (např. ovladač nebo klíčový spínač). Pokud je problém, brána se nepohne a maják pravděpodobně signalizuje chybu. Do 3 sekund od předchozího povelu jej zadejte znovu a držte. Během držení se brána hýbe; po uvolnění se zastaví. Hlášení údržby V Programování úrovně II se v bodě L7 – Upozornění na údržbu nastavuje počet cyklů, po kterých má pohon signalizovat žádost o údržbu (revizi). Pohon to signalizuje majákem (případně na výstupu OGI, pokud je v Programování úrovne II v bodě L4 – Výstupní indikátor nastavena úroveň L7 – Údržba) takto: Počet cyklů Signalizace majákem Signalizace výstupním indikátorem OGI méně než 80 % limitu Normální chod, blikání v půlsekundových intervalech. „Svítí“ 2 sekundy po začátku otvírání. 80–100 % limitu Svítí 2 s po začátku manévru, poté pokračuje normálně. Bliká během manévru. nad 100 % limitu Svítí 2 s po začátku manévru, poté normálně; po skončení manévru opět svítí 2 s. Stále bliká. Tato nastavení je možné provést také pomocí mobilní aplikace My Nice Pro. Řešení problémů s pohonem Pokud vám je cokoli nejasné nebo máte jiný problém, neváhejte se obrátit na naši technickou podporu pro pohony NICE. Podle povahy problému Během montáže (nebo v případě selhání pohonu) můžete narazit na některé z následujících problémů: Problém Možné řešení Brána nereaguje na pokyn dálkového ovládání a LED dioda na dálkovém ovladači se nerozsvítí. Zkontrolujte, zda jsou baterie ovladače pohonu v pořádku; pokud ne, vyměňte je (návod je v manuálu konkrétního ovladače). Brána nereaguje na pokyn dálkového ovladače, ale kontrolka LED na dálkovém ovladači se rozsvítí. Zkontrolujte, zda bylo dálkové ovládání uloženo do paměti přijímače správně; případně jej uložte znovu. Brána se nepohybuje a kontrolka BlueBUS nebliká. Ověřte, zda je pohon napájen 230 V. Pokud ano, přeměřte obě pojistky a případně je vyměňte za nové se stejnými parametry. Brána se nepohybuje a maják nebliká. Zkontrolujte, zda pohon vůbec zaregistroval povel: – při povelu z dálkového ovladače by měla LED BlueBUS dvakrát rychle bliknout; – při poveli přes vstup STEP-BY-STEP (SbS) se má rozsvítit příslušná LED STEP-BY-STEP. Brána se nepohne a maják zabliká několikrát. Spočítejte počet bliknutí a viz část „Diagnostika pomocí blikání majáku“ níže. Brána se pohne, ale vzápětí se zastaví a spustí zpětný chod. Pravděpodobně je naprogramována příliš nízká síla motoru. Zkontrolujte, zda pohybu nebrání překážky a případně zvýšte sílu, eventuálně zapněte funkci „Rozběh“. Brána je spuštěna, ale maják nefunguje. Zkontrolujte, zda se během manévru na svorkě FLASH objeví napětí (cca 10–30 V DC). Pokud napětí je, problém je v majáku – zkuste výměnu. Pokud napětí není, výstup FLASH mohl být přetížen – zkontrolujte zkrat v kabeláži. Brána se spustí, ale výstup OGI nefunguje. Zjistěte, jaká funkce je přiřazena výstupu OGI; pokud má blikat, ověřte přítomnost 24 V DC. Pokud napětí je, problém je v žárovce – vyměňte ji. Pokud napětí není, OGI mohl být přetížen – zkontrolujte zkrat v kabeláži. Diagnostika pomocí blikání majáku Během manévru brány maják bliká pravidelně každou sekundu. Při problému oznámí chybu dvěma rychlejšími po sobě jdoucími sériemi blikání. Série bliknutí Chyba Řešení 1 bliknutí, 1 s pauza, 1 bliknutí Chyba BlueBUS Zařízení připojená ke vstupu BlueBUS neodpovídají těm, která byla načtena ve fázi vyhodnocení. Spusťte fázi znovu; pokud nepomůže, vylučovací metodou najděte chybné zařízení a vymeňte/opravte/reklamujte. 2 bliknutí, 1 s pauza, 2 bliknutí Spuštění fotobuněk Spouštějí se fotobunky (běžné při přerušeném paprsku při zavírání). Pokud paprsek přerušen nebyl, mohou být špinavé, oslněné nebo chybné. 3 bliknutí, 1 s pauza, 3 bliknutí Aktivace omezovače síly motoru Brána detekuje zvýšené tření – zkontrolujte a vyladte bránu (zkouška ručního pohybu). Pomůže zvýšit sílu nebo aktivovat „Rozběh“. Problém může způsobovat i příliš vysoký spodní doraz. 4 bliknutí, 1 s pauza, 4 bliknutí Vstup STOP byl aktivován Do vstupu STOP přišel příkaz. Pokud je to nevyžádané, zkontrolujte připojená zařízení. 5 bliknutí, 1 s pauza, 5 bliknutí Interní chyba řídicí jednotky Počkejte alespoň 30 sekund a povel zopakujte. Pokud chyba přetrvává, zkuste reset. Pravděpodobně bude nutná oprava nebo výměna řídicí jednotky. 6 bliknutí, 1 s pauza, 6 bliknutí Hodinový limit manévrů dosažen Počkejte několik minut, dokud omezovač cyklů neklesne pod maximum. 7 bliknutí, 1 s pauza, 7 bliknutí Chyba vnitřních elektronických obvodů Odpojte pohon od napájení na pár sekund, znovu zapojte a zkuste povel. Pokud přetrvává, zkuste reset. Pokud nepomůže, pravděpodobná je oprava/výměna řídicí jednotky. 8 bliknutí, 1 s pauza, 8 bliknutí Aktivní permanentní příkaz Pokud je do pohonu neustále vysílán příkaz, zkontrolujte zařízení na vstupu OPEN. Pokud máte připojený časovač, pravděpodobně právě on vysílá tento trvalý příkaz. Diagnostika pomocí blikání LED diod Diagnostiku lze provádět pomocí sledování několika soustav LED diod. Dvě soustavy najdeme na řídicí jednotce a třetí je stavové světlo přímo na pohonu. Na pohonu... Stavové světlo se nachází na přední části krytu pohonů Nice RBS. Pomocí LED diod, červené a zelené, identifikuje normální chod a základní diagnostiku brány uvedenou v tabulce níže. Pokud pohon zjistí nějakou anomálii/chybu, signál vydá pomocí majáku. Stavové světlo s naučenými polohami Zelené světlo rozsvícené Signalizuje začátek každého manévru brány, pokud se v systému nevyskytují žádné anomálie/chyby a zhasne, když se manévr skončí. zhasnuté Normální operace Červené světlo rozsvícené Signalizuje začátek každého manévru brány, pokud byl překročen nastavený počet manévrů pro údržbu; a zhasne, když se manévr skončí. zhasnuté Normální operace Maják Řídicí jednotka zjistila anomálii. Podívejte se na tabulku „Diagnostika pomocí blikání majáku“. Stavové světlo s NEnaučenými polohami Zelené světlo rozsvícené Světlo se rozsvítí při dosažení koncového spínače otvírání. zhasnuté Normální operace Červené světlo rozsvícené Světlo se rozsvítí při dosažení koncového spínače zavírání. zhasnuté Normální operace Maják Řídicí jednotka zjistila anomálii. Podívejte se na tabulku „Diagnostika pomocí blikání majáku“. Na řídicí jednotce MCU4... Řídicí jednotka MCU4 pohonu NICE Robus Hi-Speed RBS600HS má dvě soustavy LED diod, z nichž každá blikáním a svícením identifikuje normální chod řídicí jednotky, nebo diagnostiku chyb podle následujících tabulek. Horizontální LED diody: BLUEBUS, STOP, SbS, FOTO: Signalizace Stav Řešení LED BlueBUS nesvítí anomálie/chyba Zkontrolujte připojení do elektrické sítě, pokud je v pořádku, zkontrolujte pojistky F1 a F2 a případně je vyměňte za nové se stejnými vlastnostmi. svítí vážná chyba Zkuste odpojit řídicí jednotku, případně všechny vstupy. Pokud to nepomůže, řídicí jednotku resetujte. Pokud chyba přetrvává, bude pravděpodobně nutné řídicí jednotku vyměnit. 2 zelené záblesky v sekundových intervalech vše v pořádku Normální chod řídicí jednotky. 2 rychlá zelená bliknutí změnil se stav na vstupech Normální chod - změnil se stav na vstupu STEP-BY-STEP, STOP, OPEN, CLOSE, byly aktivovány fotobunky, nebo pohon dostal pokyn z dálkového ovladače. série červených blikání, oddělených sekundovou pauzou různé Počet bliknutí v sérii odpovídá diagnostice chyb podle majáku. Podívejte se na „Diagnostika pomocí blikání majáku“. série rychlých a pomalých červených bliknutí zkrat na svorkovnici BlueBUS Odpojte svorku a zkontrolujte příčinu zkratu na připojeních BlueBUS. Po odstranění zkratu svorku zapojte a po uplynutí deseti sekund začne LED znovu blikat. LED STOP (Zastavit) nesvítí vstup STOP byl aktivován Zkontrolujte zařízení připojená ke vstupu STOP. svítí vstup STOP nezareagoval Vstup STOP je aktivní. LED STEP-BY-STEP (nebo také označovaná SbS, P.P., Krokování) nesvítí vše v pořádku Vstup STEP-BY-STEP není aktivní. svítí vstup STEP-BY-STEP byl aktivován Normální chod řídicí jednotky, pokud bylo aktivní zařízení připojené do vstupu STEP-BY-STEP. LED FOTO nesvítí Vstup FOTO byl aktivován Zasiahl vstup FOTO. svítí Vše v pořádku Normální chod řídicí jednotky, pokud bezpečnostní zařízení nezasáhlo. Vertikální LED diody L1–L8: Signalizace Řešení LED 1 nesvítí Během normálního chodu indikuje, že funkce „Automatické zavření“ není zapnutá. svítí Během normálního chodu indikuje, že funkce „Automatické zavření“ je zapnutá. bliká - Probíhá programování funkce. - Pokud bliká zároveň s L2, znamená to, že je potřeba provést fázi vyhodnocení připojených zařízení. LED 2 nesvítí Během normálního chodu indikuje, že funkce „Zavřít“ po přerušení fotobuněk není zapnutá. svítí Během normálního chodu indikuje, že funkce „Zavřít“ po přerušení fotobuněk je zapnutá. bliká - Probíhá programování funkce. - Pokud bliká zároveň s L1, znamená to, že je potřeba provést fázi vyhodnocení připojených zařízení. LED 3 nesvítí Během normálního chodu indikuje, že funkce „Vždy zavři“ není zapnutá. svítí Během normálního chodu indikuje, že funkce „Vždy zavři“ je zapnutá. bliká - Probíhá programování funkce. - Pokud bliká zároveň s L4, znamená to, že je potřeba provést fázi vyhodnocení délky křídla. LED 4 nesvítí Během normálního chodu indikuje, že funkce „Pohotovostní režim“ není zapnutá. svítí Během normálního chodu indikuje, že funkce „Pohotovostní režim“ je zapnutá. bliká - Probíhá programování funkce. - Pokud bliká zároveň s L3, znamená to, že je potřeba provést fázi vyhodnocení délky křídla. LED 5 nesvítí Během normálního chodu indikuje, že funkce „Rozběh“ není zapnutá. svítí Během normálního chodu indikuje, že funkce „Rozběh“ je zapnutá. bliká Probíhá programování funkcí. LED 6 nesvítí Během normálního chodu indikuje, že funkce „Předblikání“ není zapnutá. svítí Během normálního chodu indikuje, že funkce „Předblikání“ je zapnutá. bliká Probíhá programování funkcí. LED 7 nesvítí Během normálního chodu indikuje, že funkce „Interní rádiový přijímač“ není zapnutá. svítí Během normálního chodu indikuje, že funkce „Interní rádiový přijímač“ je zapnutá. bliká Probíhá programování funkce. LED 8 nesvítí Během normálního chodu indikuje, že Robus je nastaven jako „Nadřazená jednotka“ (také nazývaná Master). svítí Během normálního chodu indikuje, že Robus je nastaven jako „Podřazená jednotka“ (také nazývaná Slave). bliká Probíhá programování funkce. Montáž záložní baterie k pohonu NICE Robus Hi-Speed RBS600HS Záložní baterie NICE PSS124 není standardní součástí dodávky pohonu, ale je možné ji doobjednat. V případě výpadku elektrické energie bude z ní napájen pohon brány. Baterie se průběžně dobíjí ze sítě. Připojení baterie k řídicí jednotce proveďte až po dokončení všech fází instalace a programování. 1. Vylupte plastový kryt (A) konektoru baterie na pohonu. 2. Připojte příslušný kabel ke konektoru záložní baterie (PSS124). 3. Připojte příslušný konektor (C) ke konektoru baterie na pohonu. 4. Vložte záložní baterii (D) na její místo uvnitř pohonu. Manuální odblokování pohonu NICE Robus Hi-Speed RBS600HS Při výpadku elektrické energie nebo poruše nebudete schopni bránu ovládat pomocí dálkového ovladače. Proto je možné pohon odblokovat odblokovacím klíčem a pohybovat bránou manuálně. 1. Otevřete uzamykací hák (A) dodaným klíčem a vytáhněte odblokovací páku. S bránou nyní můžete hýbat manuálně. 2. K uzamčení brány zavřete uzamykací hák, otočte klíčem proti směru hodinových ručiček a vyjměte jej. Technické parametry pohonu NICE Robus HI-Speed RBS600HS Model NICE Robus Hi-Speed RBS600HS Typový popis Rychlý elektromechanický převodový motor pro automatický provoz posuvných bran v privátním prostředí. Dodáván včetně řídicí jednotky NICE MCU4 s integrovaným rádiovým a WiFi přijímačem. Max. délka brány 8 m Max. váha brány 600 kg Napájení 230 V (+10 % / −15 %), 50/60 Hz Rychlost 0,44 m/s Ozubené kolo Počet zubů: 15 Modul zubu: 4 Rozstup: 12,6 mm Průměr rozstupu: 60 mm Jmenovitý krouticí moment [Sila] 9 Nm [300 N] – síla nutná pro udržení křídla v pohybu Max. krouticí moment při rozběhu [Sila] 18 Nm [600 N] – síla nutná pro rozběh křídla Příkon [Zátěž] 450 W [3,1 A] Max. příkon při rozběhu [Zátěž] 650 W [3 A] Stupeň krytí IP44 Limit cyklů jdoucích po sobě 100 cyklů/den (řídicí jednotka počet omezí podle podmínek – viz výběr pohonu) Provozní limit 6 minut (řídicí jednotka čas omezí podle podmínek – viz výběr pohonu) Životnost Přibližně 20 000 – 250 000 cyklů, podle hmotnosti, délky křídla a nastavení pohonu. Napájení 230 V (+10 % / −15 %) 50/60 Hz Izolační třída 1 – nutné uzemnit Záložní zdroj Možnost dokoupit a osadit záložní baterii NICE PSS124. (S použitím adaptéru CABLA11 je možné použít i starší model PS124.) Instalační manuál PDF Technické parametry pohonu NICE Robus Hi-Speed RBS600HS: Rychlost 0,44 m/s Napájení 230 V, 50/60 Hz Příkon 450 W Krouticí moment 5,9 Nm Max. krouticí moment 9,3 Nm Max. hmotnost brány 600 kg Stupeň krytí IP 44 Pracovní teplota -20 °C až +55 °C Modul ozubení 4 Instalační manuál PDF
