NICE Robus RB1000 - nezávislý pohon pro posuvné brány (A)
Hmotnost křídla 1000 kg, délka křídla 12 m, elektromechanický spínač. BlueBUS.
Pohon NICE Robus RB1000 je určen pro posuvné brány s hmotností do 1000 kg a šířkou průjezdu až 12 m. Má elektromechanický vypínač . Pohon je nevratný. Podrobné technické parametry ". Manuál ke stažení ».
(Je tento disk pro mě vhodný?)
Srovnání s ostatními disky:
| " Slabší pohon | Alternativní pohon | Silnější pohon " |
|---|---|---|
|
|
|
|

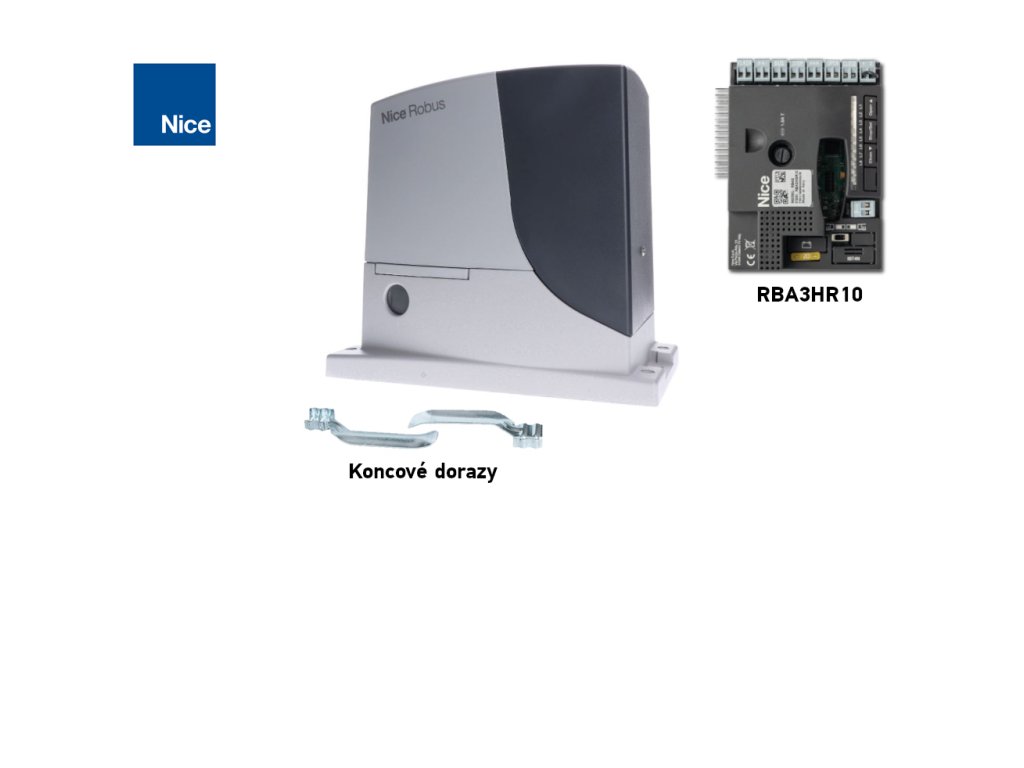

Tento produkt - samostatný pohon posuvné brány NICE Robus RB1000 (náš kód NICE-RB1000-A) obsahuje:
- elektromechanický pohon NICE Robus RB1000 s nosností 1000 kg a maximální délkou křídla 12m a se zabudovanou (ale odnímatelnou) řídicí jednotkou RBA3R10 bez přijímače rádiového signálu (OXI).
- 2 × odblokovací klíč pro ruční ovládání pohonu (nutný v případě výpadku napájení)
- komponenty pro montáž pohonu, kotevní prvky a držák, zarážky pro koncový spínač pohonu
- instalační příručka
Zvýhodněné sady obsahující pohon NICE Robus RB1000:

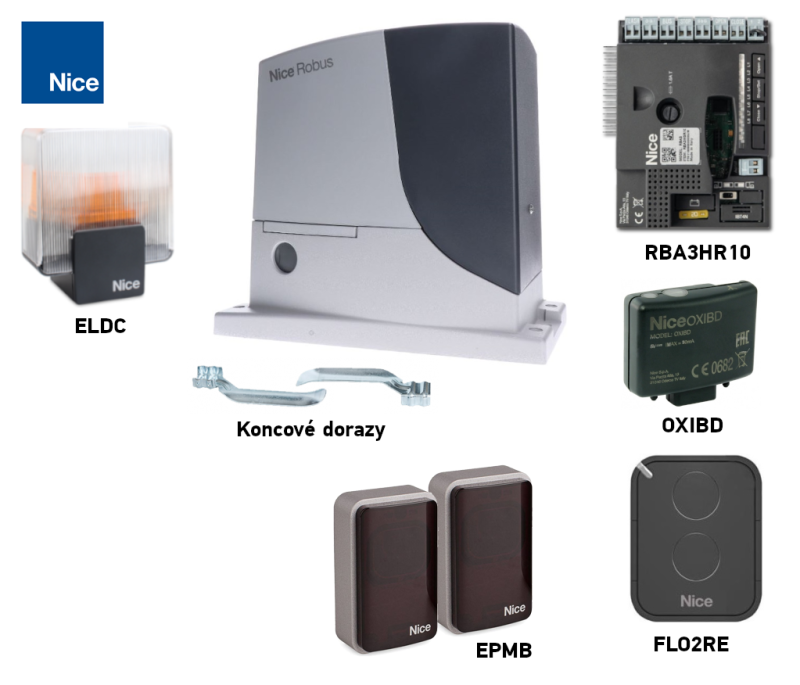

| Sada pohonu s příslušenstvím " | Pohonná sada s příslušenstvím a zubatým hřebenem " |
|---|---|
|
Pohon Robus do 1000 kg, řídicí jednotka, fotobuňky, maják, klíčový spínač. |

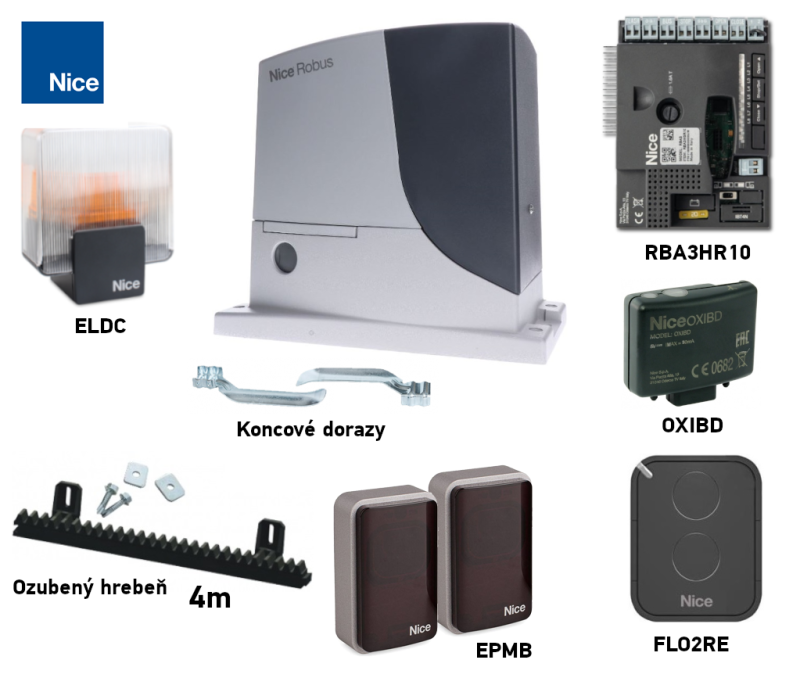

Pohon ROBUS do 1000 kg, ozubený hřeben, ovladač, fotobuňky, maják, klíčový spínač. |
Disk je kompaktní, bezpečný, praktický, ideální pro soukromé i firemní použití. Nárazuvzdorné pouzdro, tělo z hliníkové slitiny s epoxidovou vrstvou.
Pohon je vhodný pro automatizaci posuvných bran do hmotnosti 1000 kg a délky křídla 12 m. Hodnoty platí za podmínek stanovených výrobcem, jako jsou povětrnostní podmínky, teplotní rozdíly, tuhost vrat a především snadný pohyb vrat. Ne vždy je to možné nebo to nelze vždy ovlivnit, proto doporučujeme ideální použití NICE Robus RB1000 pro brány na 80 % těchto hodnot. Další informace naleznete v kapitole Výběr jednotky.
Uživatelsky velmi přívětivá technologie BlueBUS umožňuje napájet a ovládat až 7 párů fotobuněk pomocí dvoužilového kabelu.
Teplotní čidlo upravuje trakční sílu pohonu v závislosti na klimatických podmínkách. Součástí pohonu je také teplotní pojistka.
Nastavitelná rychlost, síla a doba pauzy automatického zavírání pohonu a mnoho dalšího, viz Programování.
Diagnostika pomocí výstražného majáku.
Modul ozubeného kola 4 je kompatibilní s ozubenými koly z naší nabídky.
Funkce pohonu "Slave Unit" systému Robus 1000 zajišťuje automatickou synchronizaci obou motorů. To znamená, že je možné automatizovat dvě proti sobě běžící posuvné brány.
NICE Robus RB1000 je elektromechanický pohon vhodný pro klimatické podmínky na Slovensku a splňuje všechny evropské bezpečnostní normy.
Příslušenství kompatibilní s NICE Robus RB1000
doporučujeme také zakoupit kompatibilní volitelné příslušenství pro pohon nebo zvolit některou z již sestavených nákladově efektivních sad:
| Co | Proč | Typ |
|---|---|---|
| Maják | Signalizuje pohyb brány blikáním – vhodné při výjezdech se slabým výhledem. Obsahuje i anténu – delší dosah ovladače. |
Případně všechny majáky s napájením 12V-24V od jiných výrobců. |
| Fotobuňky | Při zavírání detegují překážku a zastaví pohyb – brána nenarazí do auta ani osob. | |
| Vysílač | Pro dálkové ovládání brány. | |
| Přijímač |
Pro dálkové ovládání brány. |
|
| Anténa |
Pro lepší dosah ovladače. |
|
| Klávesnice |
Pokud byste zapomněli dálkový ovladač, případně pokud k vám chodí hodně vozidel nebo osob a nechcete každému dávat ovladač či otevírat sólo. |
|
| Klíčový spínač |
Ovládání brány klíčem pomocí spínače připojeného k pohonu na libovolném místě pomocí kabeláže. |
|
| čtečky karet |
Ovládání pohonu přiložením karty nebo klíčenky ke čtečce karet. |
|
| Převodovka |
Nutný pro samotnou automatizaci pohonu.
|
|
| Záložní zdroj napájení | Při výpadku elektrické energie zachová chod brány. |
Příručky a dokumenty ke stažení
NICE Robus RB1000 v kostce
NICE Robus je řada nevratných elektromechanických převodových pohonů pro posuvné brány. Jsou dodávány s integrovanou (ale odnímatelnou) řídící jednotkou NICE RBA3R10 s konektorem SM pro externí přijímače rádiového signálu NICE SMXI, případně NICE OXI. Elektrické zapojení externích zařízení (fotobuňky, výstražný maják, atp.) bylo v řadě NICE Robus pohonů pro posuvné brány zjednodušeno použitím technologie BlueBUS, která umožňuje zapojení více zařízení do společného konektoru pomocí pouze jednoho dvoulinkového kabelu, u kterého není dokonce ani nutné dodržovat polaritu. Automatické ovládání je závislé na napájení, ale samozřejmě je možné i v případě výpadku proudu.motor převodovky lze odblokovat pomocí speciálního odblokovacího klíče a bránu lze ovládat ručně. Stejně tak je možné dokoupit volitelnou záložní baterii NICE PS124, která umožňuje řídit pohyb pohonu brány i během výpadku elektrické energie.
Výběr pohonu - je pohon NICE Robus RB1000 vhodný pro mou bránu?
Každá brána má svou vlastní velikost(a tedy i páku) a hmotnost(a tedy i sílu tahu páky) a každý pohon má své vlastní limity. Pohon NICE Robus RB1000 je použitelný pro následující délky křídel a hmotnosti vrat:
|
Počet cyklů za hodinu Počet cyklů po sobě |
Hmotnost křídla | |||||||
| Do 200 kg | 200- -400 kg |
400- -500 kg |
500- -600 kg |
600- -800 kg |
800- -900 kg |
900- -1000 kg |
||
|---|---|---|---|---|---|---|---|---|
|
D
k |
Až 4 m |
50 |
45 |
37 19 |
30 |
25 12 |
22 11 |
20 10 |
| 4-6m | 33 16 |
29 14 |
24 12 |
20 10 |
16 8 |
15 7 |
13 |
|
| 6-8m | 25 12 |
22 11 |
19 9 |
15 7 |
13 6 |
11 5 |
10 4 |
|
| 8-10m | 20 10 |
18 9 |
15 7 |
12 6 |
10 5 |
9 4 |
8 3 |
|
| 10-12m | 16 8 |
14 7 |
12 6 |
10 5 |
8 4 |
7 3 |
6 2 |
|
Délka křídla v zásadě určuje maximální počet cyklů za hodinu i počet po sobě jdoucích cyklů, tj. určuje, jak dlouho může být pohon v provozu. Vyšší vážení ještě více snižuje počet těchto cyklů v procentech, a to v důsledku většího počtu cyklů.namáhání pohonu a také určuje maximální přípustné otáčky pro dané zatížení. Pohon je vybaven zařízením(teplotní pojistkou), které měří teplotu motoru i okolního prostředí a úměrně tomu snižuje počet možných cyklů.
Omezení pohonu NICE Robus RB1000
Uvedené hodnoty jsou hodnoty doporučené výrobcem NICE. Ze zkušeností doporučujeme ponechat si rezervu ve výši cca. 80 % výše uvedených hodnot:
| Maximálně | Doporučujeme | |
|---|---|---|
| Délka křídla | 12 m | 9,5 m |
| Hmotnost křídla | 1000 kg | 800 kg |
Maximální využití pohonu však snižuje jeho životnost - viz orientační výpočet životnosti pohonu v závislosti na zátěžových faktorech:
životnost zařízení NICE Robus RB1000
V následující tabulce sečtěte indexy napětí pro hmotnost a délku křídla a přičtěte indexy pro ostatní vlivy, pokud existují. Z grafu pak můžete odečíst životnost jednotky vyjádřenou počtem cyklů.
Příklad: Mám bránu o délce průjezdu 4,5 m a hmotnosti konstrukce s výplní do 200kg (standardní brána). Počítám index délky křídla asi 15 + index hmotnosti brány 10 + pro jistotu dávám nižší teplotní index 10, protože máme tužší zimy, takže mi vychází celkový index 35. Z grafu vyčtu, že životnost pohonu je přibližně 120.000 cyklů. Což při počtu manévrů 10 za den vychází na časovou životnost přibližně 32 let.
| Funkce celé automatizace | Index | Graf životnosti |
|---|---|---|
| Hmotnost křídla |
Doporučený maximální celkový index je až 75 % (tj. 40 000 cyklů, což je 10 let při běžném provozu 10 cyklů/den)
|
|
| Do 200 kg | 5 | |
| 200-400 kg | 10 | |
| 400-600 kg | 20 | |
| 600-700 kg | 30 | |
| 700-800 kg | 40 | |
| 800-900 kg | 50 | |
| 900-1000 kg | 60 | |
| Délka křídla | ||
| Až 4 m | 5 | |
| 4-6 m | 10 | |
| 6-8 m | 20 | |
| 8-10 m | 35 | |
| 10-12 m | 50 | |
| Ostatní dopady (pokud je pravděpodobnost jejich výskytu vyšší než 10 %) | ||
| Okolní teplota nad 40 °C, pod 0 °C nebo vlhkost nad 80 % | 10 | |
| Prašné prostředí | 15 | |
| Slané prostředí | 20 | |
| Aktivace fotobuněk | 10 | |
| Aktivace vstupu STOP | 20 | |
| Rychlost vyšší než "L4 - Rychlý" | 15 | |
| Funkce aktivní špičky | 20 | |

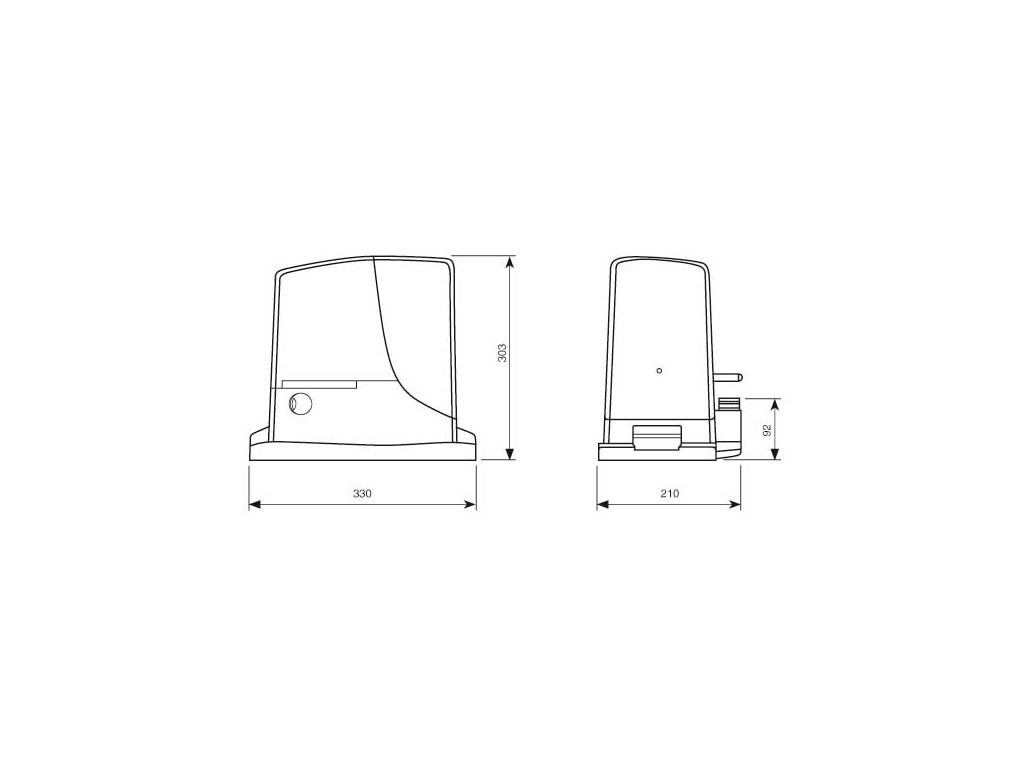

Montáž pohonu NICE Robus RB1000
Způsob montáže pohonu se liší u kolejnicové posuvné brány a samonosné posuvné brány. U kolejnicové brány je pohon obvykle namontován na úrovni země, u samonosné brány je třeba pohony výškově zvednout např. pomocí závitových tyčí (závitová tyč Ø8), samonosných konzol, podbetonování apod. Rozhodujícím faktorem je výškové umístění ozubeného kola tak, aby ideálně zapadlo do hnacího ozubeného kola, viz Zarážka ozubeného kola.
Kabeláž

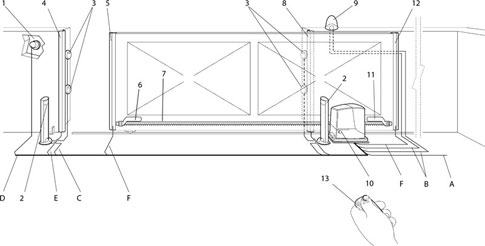

Typická(volitelná) situace pro zapojení pohonu s příslušenstvím je následující:
Seznam příslušenství
|
|
Seznam kabeláže
| Účel | Typ | Maximální délka |
|---|---|---|
| A. Napájení | 3×1,5mm 2 | 30m, v případě větší délky 3×2,5mm2 + uzemnění |
| B. Maják s anténou |
2×0,5mm 2 |
20m 20 m (doporučeno méně než 5 m) |
| C. Fotobuňky | 2×0,5mm 2 | 30m, nad 30m 2×1mm2 |
| D. Klíčový spínač | 4×0,5mm 2 | 50m (nebo 2ks 2×0,5mm)2) |
| E. Statické dotykové hrany | 2×0,5mm 2 | 30m |
| F. Pohyblivé dotykové hrany | 2×0,5mm 2 | 30m |
Montáž
Viz "Do jaké výšky mám umístit pohon".
Ozubený stojan a jeho zarážka
Princip pohybu vrat spočívá v převodu točivého momentu hnacího kola na lineární pohyb pomocí ozubeného kola na ozubeném hřebenu pohonu. Nejčastěji používané typy hřebenů jsou dva:
 |
Nylonový hřeben (případně s ocelovou výztuhou) – připevňuje |
Doplňkové parametry
| Kategorie: | Náhradní díly NICE Robus RB1000 |
|---|---|
| Hmotnost: | 14 kg |
