NICE RBSKITSAFE1 vnitřní držák fotobuněk a osvětlení pod kryt pro pohony Robus RBS (NICE-RBSKITSAFE1)

Sada NICE-RBSKITSAFE1 je určená pro pohon RBS600HS, který má v krytu připravené průhledné sklíčka pro osazení odrazkových fotobuněk EPMOR nebo EPMOB. Fotobuňky se tak montují přímo pod kryt, bez potřeby samostatných sloupků či dalších nosných prvků. Díky tomu je instalace rychlejší a výsledkem je čistý, estetický vzhled brány.

Pohon ROBUS600HS je dodáván bez montážních konzolí pro příslušenství, proto je nutné je zakoupit samostatně.

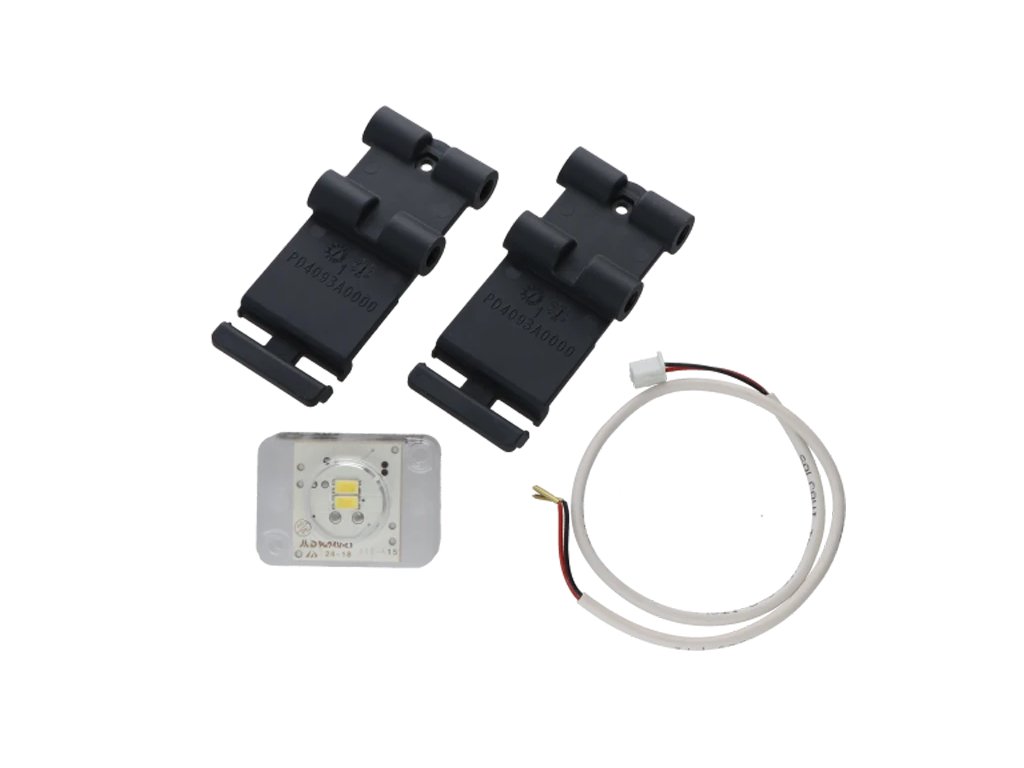

Obsah Balení

- plastový držák na fotobuňky
- doplňkový modul ELMM s LEDkou pro odrazkové fotobuňky EPMOR nebo kabelové fotobuňky EPMOB
- kablík pro zapojení

Montáž fotobuněk

1. Otevřete uzamykací hák (A) pomocí dodaného klíče.
2. Uvolněte šrouby.
3. Odstraňte kryt.

4. Vložte držák (D) do kolíků (E).

Instalace fotobuňky EPMOR je znázorněna níže. Popsaný postup platí i pro instalaci fotobuňky EPMOB.

5. Odstraňte kryty (F) povolením šroubů (G).

6. Odstraňte fotobuňku (H) povolením šroubu (I) a odstraněním matice (L).

7. Připevněte fotobuňku ke konzoli (M) pomocí stejného šroubu a matice,
které jste předtím odstranili.

POZOR! Věnujte pozornost směru instalace fotobuňky.

8. Zapojte zařízení.

POZOR! Před pokračováním v konečném upevnění
zkontrolujte, zda je fotobuňka zarovnaná s odrazovou jednotkou
(EPMOB nebo EPMOR).

9. Trvale připevněte fotobuňku k montážní konzoli.

Dávejte pozor a na držák nevyvíjejte nadměrný tlak.

10. Zapojte LED světýlko ELMM (N).

Toto LED světýlko bude sloužit k osvětlení průjezdu a umožní také diagnostiku pomocí signalizace.

11. Upevněte LED světlo pomocí spony (O).

12. Připojte kabely podle označení.

13. Umístěte kryt pohonu, utáhněte šrouby, zavřete uzamykací hák pohonu a vyjměte dodaný klíč.
