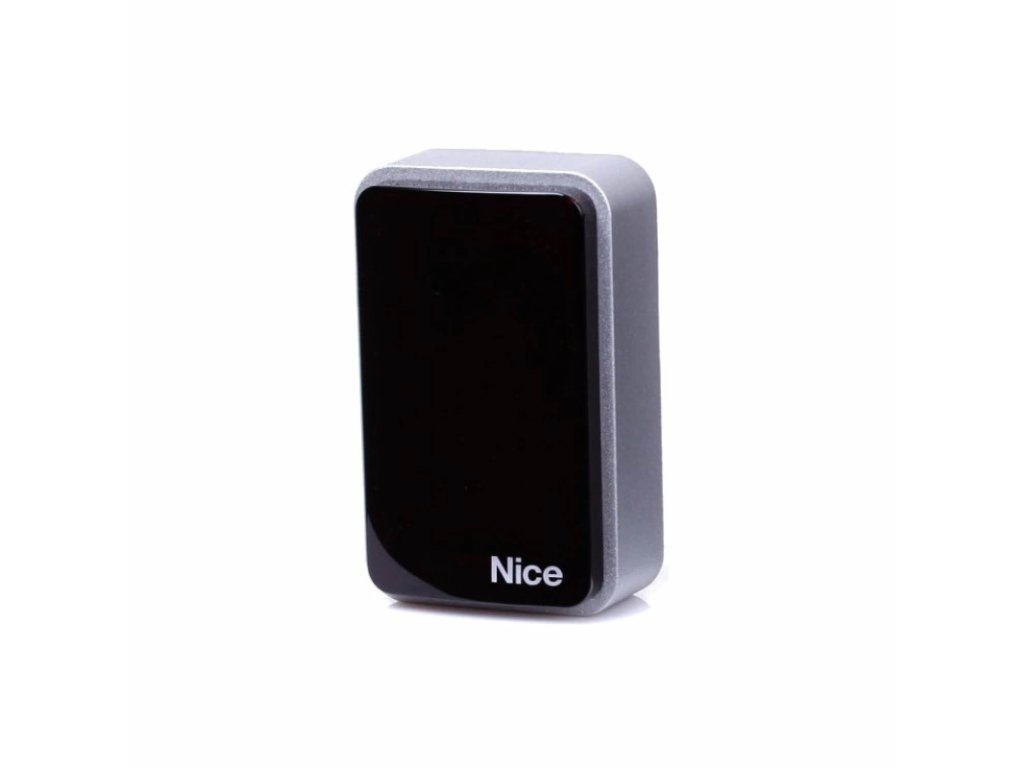

NICE EPMOB - Era Photocell Medium - fotobuňky se zapojením BlueBUS, (1 pár), nastavitelné
Plně kompatibilní nástupce fotočlánků NICE MOFB.
Exteriérové bezpečnostní fotobuňky NICE EPMOB (technická specifikace) se instalují naproti sobě do šířky průjezdu brány, nebo na libovolný úsek, kde existuje riziko nárazu brány do překážky. Vytvářejí infračervený paprsek na optické ose, po jehož vyslání vyšlou signál do brány, aby zastavila svou činnost. Lze je používat pouze se zařízeními, která podporují technologii NICE BlueBUS.
Montáž fotobuněk NICE EPMOB
| 1. Otevřete fotobuňku | 1a. Odložte průhledný uzávěr |
|---|---|
 |
 |
| 2. Při vytahování elektroniky postupujte podle šipek na obrázku | 3. Vyvrtejte otvory potřebné k montáži |
 |
 |
| 4. Vyrazit potřebnou průchodku pro kabeláž | 5. Vzorové situace ukazují, jak umístit fotobuňky v místě instalace. |
 |
|
| 6. Podle umístění fotobuněk v místě instalace nastavte adresní připojení podle tabulky. | 7. Umístěte fotobuňky kolmo k sobě |
 |
 |
| 8. Upevněte tělo fotobuňky na stěnu nebo sloup | 9. Připojte kabeláž fotobuňky (samozřejmě nejprve odpojte napájení) |
 |
 |
| 10. Vložte připojenou elektroniku fotobuňky do těla fotobuňky a připojte elektrické napájení. Proveďte fázi vyhodnocení připojených zařízení na řadiči pohonů. | 11. Otestujte fotobuňky. Pokud se vyskytne problém, postupujte podle diagnostických pokynů |
 |
 |
| 12. Nasaďte kryt na fotobuňku a upevněte jej pomocí šroubů. Nezapomeňte na izolační gumu | 13. Nasaďte průhledný kryt. Nezapomeňte na izolační gumičku. |
 |
 |
Zapojení více párů fotobuněk NICE EPMOB do datové sítě NICE BlueBUS
Fotobuňky umístěte do situace okolo brány, nebo vrat podle ukázkových situací plného zapojení a nastavte propoje podle tabulky propojů fotobuněk NICE EPMOB pohonu brány. Aby nedocházelo k rušení mezi těsně vzdálenými dvojicemi, musí být dodržena orientace vysílačů TX a přijímačů RX podle těchto vzorových situací. Zapojte fotobuňky paralelně podle obrázku (není nutné dodržovat polaritu):
Pokud potřebujete, aby fotobuňky fungovaly jako otvírače brány (viz FA1 a FA2 v ukázkových situacích), tj. když vjedete vozidlem mezi jejich optické osy, abyste otevřeli bránu, musíte přerušit propojení A na vysílači TX i přijímači RX, viz obrázek:
Ukázkové situace plného zapojení více párů fotobuněk NICE EPMOB pohonu
1. Posuvná brána s jedním křídlem
2. Dvě synchronizované posuvné brány proti sobě
3. Křídlová brána
4. Sekční garážová vrata
5. Horní garážová vrata
Tabulka propojů fotobuněk NICE EPMOB pohonu brány
|
Připojení více párů fotobuněk k systému BlueBUS se provádí nastavením různých kombinací propojení, přičemž každý připojený pár musí mít jedinečnou kombinaci propojení. Je nutné zajistit, aby dva páry se stejnou kombinací nebyly umístěny ve stejné datové síti BlueBUS. Spojení musí být nastaveno v rámci jednoho páru fotobuněk pro vysílač TX i přijímač RX na stejnou hodnotu. Pokud se u daného typu jumperu používá pouze jeden nebo žádný jumper, vždy si zbývající jumpery odložte pro budoucí použití. |
| Označení dvojice fotobuněk | Připojení pomocí kombinace propojek |
|---|---|
| FOTO |  |
| FOTO II |  |
| FOTO 1 |  |
| FOTO 1 II |  |
| FOTO 2 |  |
| FOTO 2 II |  |
| FOTO 3 |  |
|
FA1 |
 |
|
FA2 |
 |
Pokud je třeba fotobuňku z jakéhokoli důvodu vyměnit, stačí nastavit stejný odkaz jako u původní buňky a není třeba provádět fázi vyhodnocení zařízení.
Vyhodnocení funkčnosti a řešení chyb zapojení fotobuněk NICE EPMOB
|
Po vyhodnocovací fázi pohonných zařízení zkontrolujte, zda bliká kontrolka LED na vysílači TX i přijímači RX. Podle blikání kontrolky LED mohou nastat následující situace: |
| LED "L" | Situace | Co s tím? |
|---|---|---|
| Nesvítí | Fotobuňka není napájena nebo je vadná. | Zkontrolujte, zda je na vstupech fotobuněk napětí přibližně 8-12 V. Pokud je napětí v pořádku, jsou pravděpodobně vadné fotobuňky. |
| 3 rychlá bliknutí a jednosekundová pauza | Zařízení není vyhodnocováno řadičem jednotky. | Zopakujte fázi vyhodnocení řídicí jednotky. Ujistěte se, že každý pár fotobuněk má pomocí odkazů přiřazenou jedinečnou adresu. |
| Velmi pomalé blikání | Vysílač TX vysílá pravidelně Přijímač RX přijímá vynikající signál |
Normální fungování |
| Pomalé blikání | Přijímač RX přijímá dobrý signál | Normální fungování |
| Rychlé blikání | Přijímač RX přijímá slabý signál | Normální fungování. Ideální je zkontrolovat zarovnání vysílače TX a přijímače RX a ujistit se, že jsou krytky čisté. |
| Velmi rychlé blikání | Přijímač RX přijímá velmi slabý signál | Stále funguje normálně, ale na hraně. Ideální je zkontrolovat zarovnání vysílače TX a přijímače RX a ujistit se, že jsou krytky čisté. |
| Zářící | Přijímač RX nepřijímá žádný signál | Ujistěte se, že kontrolka LED na TX pomalu bliká. Zkontrolujte, zda mezi vysílačem TX a přijímačem RX není na optické ose žádná překážka. Zkontrolujte centrování TX a RX. |
Technická specifikace fotobuněk NICE EPMOB
| Typ produktu | Detektor pro automatické křídlové dveře, posuvné dveře a garážová vrata typu D podle normy EN 12453, skládající se z vysílače TX a přijímače RX. |
|---|---|
| Technologie | Přímá optická interpolace TX-RX s modulovaným infračerveným paprskem. |
| Napájení/výstup | Zařízení lze připojit pouze k datové síti podporující rozhraní NICE BlueBUS, ze které přijímá elektrické napětí a vysílá výstupní signál. |
| Absorpce | 1 jednotka BlueBUS |
| Schopnost detekce | Neprůhledné předměty větší než 50 mm procházející optickou osou mezi vysílačem TX a přijímačem RX pomaleji než 1,6 m/s. |
| Vysílací úhel vysílače TX | 20° +-25% |
| Úhel příjmu přijímače RX | 8° +-25% |
| Normální rozsah (použitelný) | 15 m (v případě nepříznivých povětrnostních podmínek může být poloviční, např. mlha, déšť, prach atd.) |
| Maximální rozsah | 30 m |
| Adresa | 7 párů s ochrannou funkcí a 2 páry s funkcí příkazu "Otevřít" |
| Použití v kyselém, slaném prostředí nebo v prostředí s vysokým rizikem výbuchu | Ne |
| Montáž | Vertikální montáž na stěnu / sloupek s možností nastavení směru fotobuňky všemi směry v úhlu max. 30°. Maximální délka kabeláže na jednu větev systému BlueBUS je 50 m. |
| Ochranná třída | IP44 |
| Provozní teplota | -20°C až 55°C |
| Rozměry (š × v × h) | 50x80x28,5mm (jedna fotobuňka) |
| Hmotnost | 143 g (fotobuňky dohromady) |
Zapojení fotobuněk NICE EPMOB s pohonem NICE Robus 400, 600, 1000

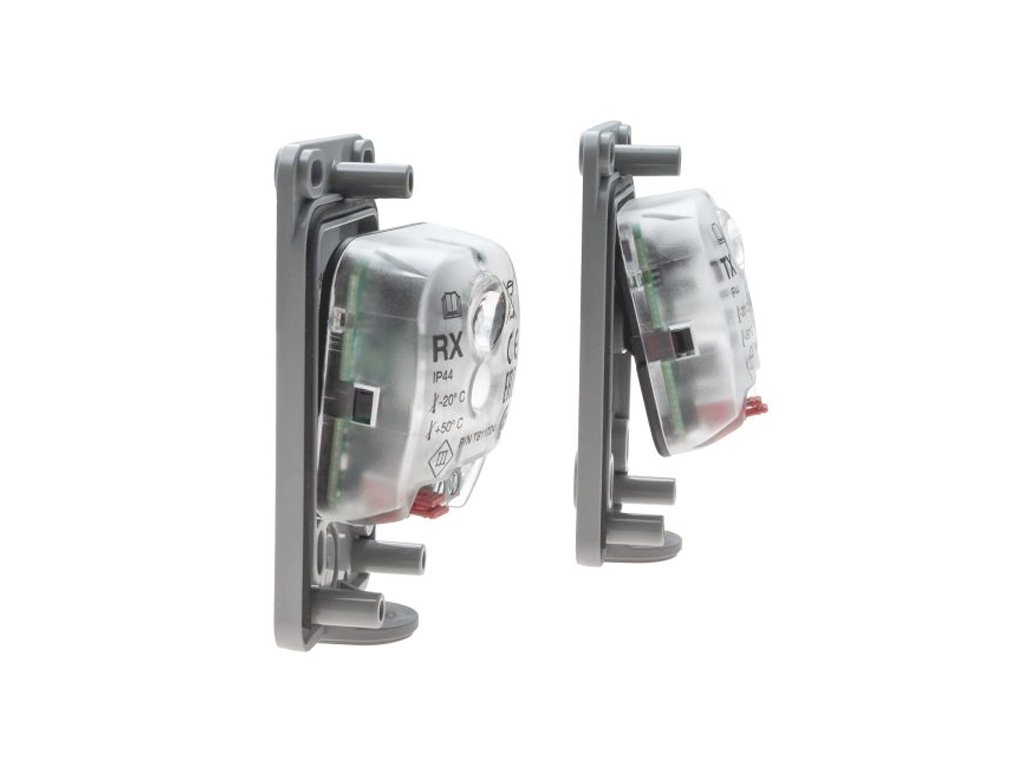

Vnitřek fotobuněk NICE EPMOB pro pohony bran
Doplňkové parametry
| Kategorie: | Fotobuňky s připojením BlueBUS |
|---|---|
| Hmotnost: | 0.28 kg |
