Držák na fotobuňky pro pohon RBS600HS

Plastový držák na fotobuňky a přídavné osvětlení k Hi-speed variantě nové generace pohonů Nice Robus RBS - RBS600HS.

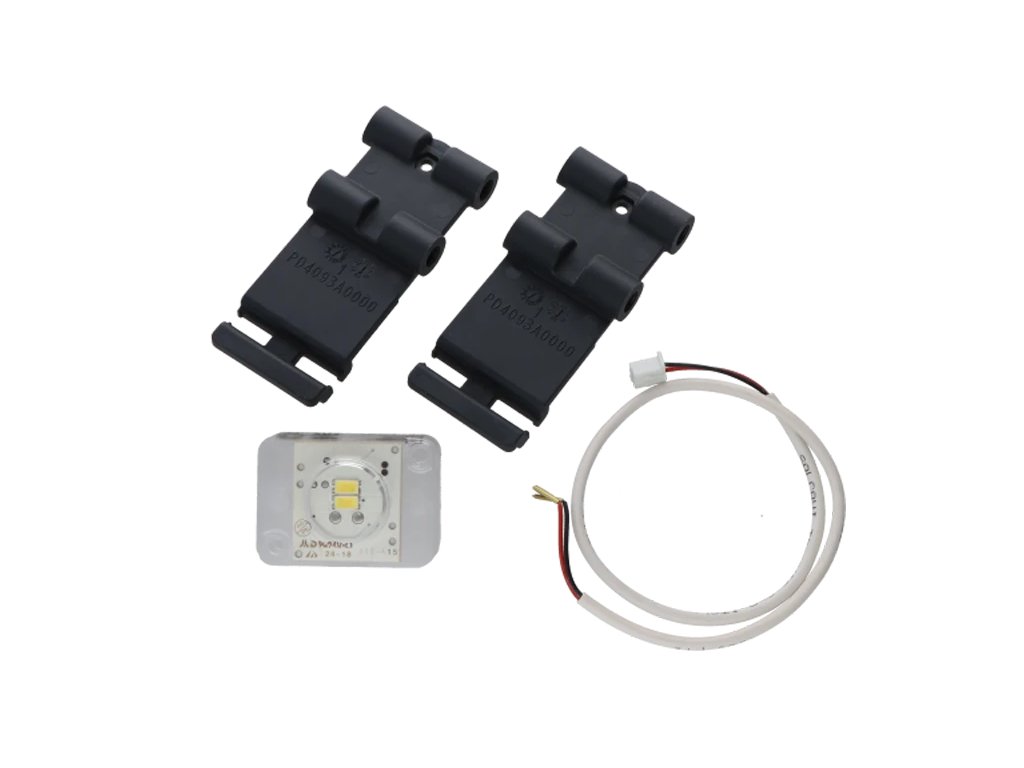

Pohon ROBUS600HS je dodáván bez montážních konzolí pro příslušenství, proto je nutné je zakoupit samostatně. Tato sada obsahuje držák na fotobuňky a maják, doplňkový modul ELMM s LEDkou pro odrazové fotobuňky EPMOR nebo EPMOB a kablík na zapojení.

Montáž fotobuněk

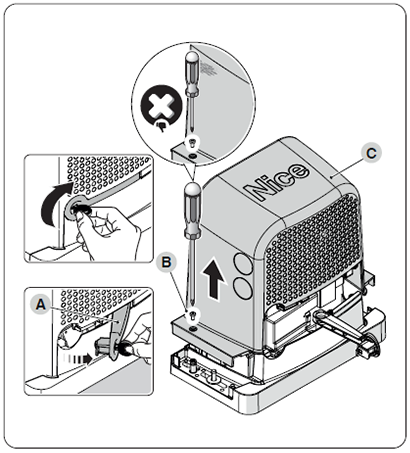

1. Otevřete uzamykací hák (A) pomocí dodaného klíče.
2. Uvolněte šrouby.
3. Odstraňte kryt.

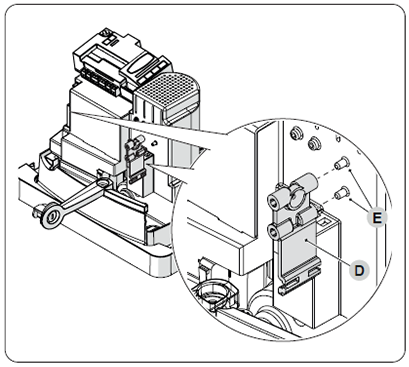

4. Vložte držák (D) do kolíků (E).

Instalace fotobuňky EPMOR je znázorněna níže. Popsaný postup platí i pro instalaci fotobuňky EPMOB.

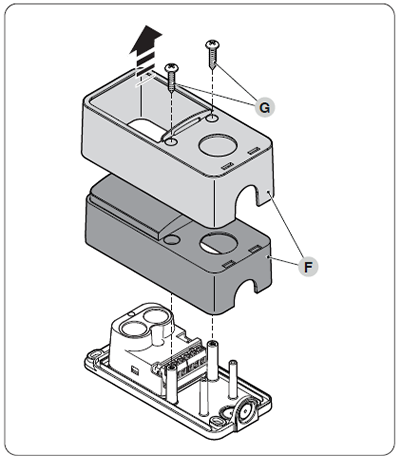

5. Odstraňte kryty (F) povolením šroubů (G).

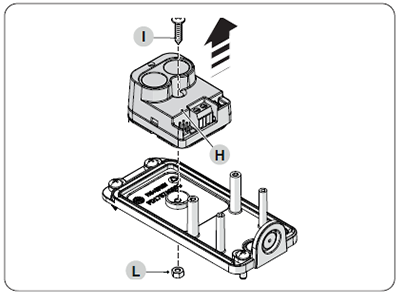

6. Odstraňte fotobuňku (H) povolením šroubu (I) a odstraněním matice (L).

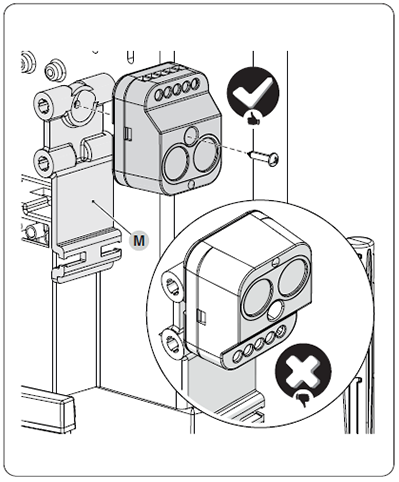

7. Připevněte fotobuňku ke konzoli (M) pomocí stejného šroubu a matice,
které jste předtím odstranili.

POZOR! Věnujte pozornost směru instalace fotobuňky.

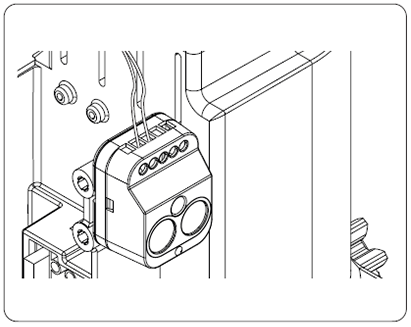

8. Zapojte zařízení.

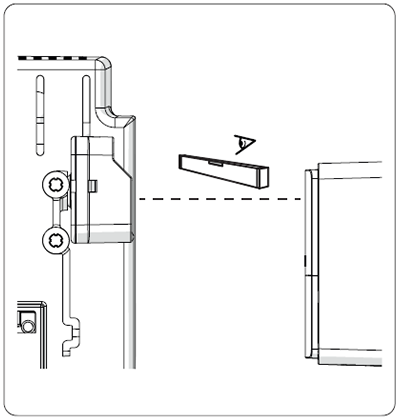

POZOR! Před pokračováním v konečném upevnění
zkontrolujte, zda je fotobuňka zarovnaná s odrazovou jednotkou
(EPMOB) nebo (EPMOR).

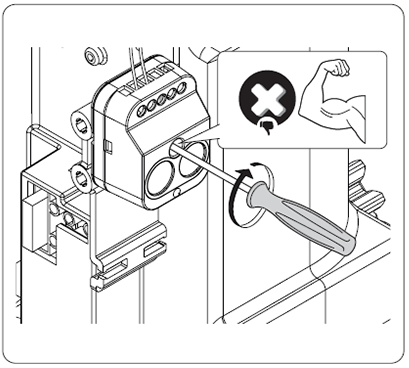

9. Trvale připevněte fotobuňku k montážní konzoli.

Dávejte pozor a na držák nevyvíjejte nadměrný tlak.

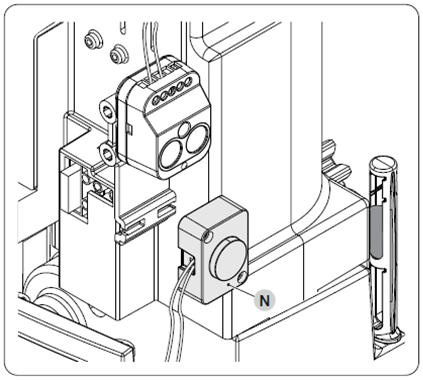

10. Zapojte LED světýlko ELMM (N).

Toto LED světýlko bude sloužit k osvětlení průjezdu a umožní také diagnostiku pomocí signalizace.

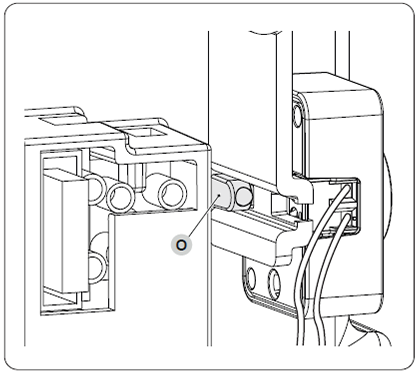

11. Upevněte LED světlo pomocí spony (O).

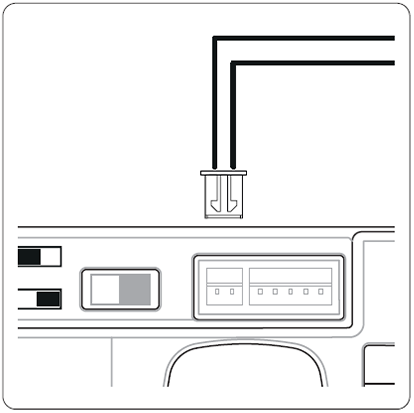

12. Připojte kabely podle označení.

13. Umístěte kryt pohonu, utáhněte šrouby, zavřete uzamykací hák pohonu a vyjměte dodaný klíč.
