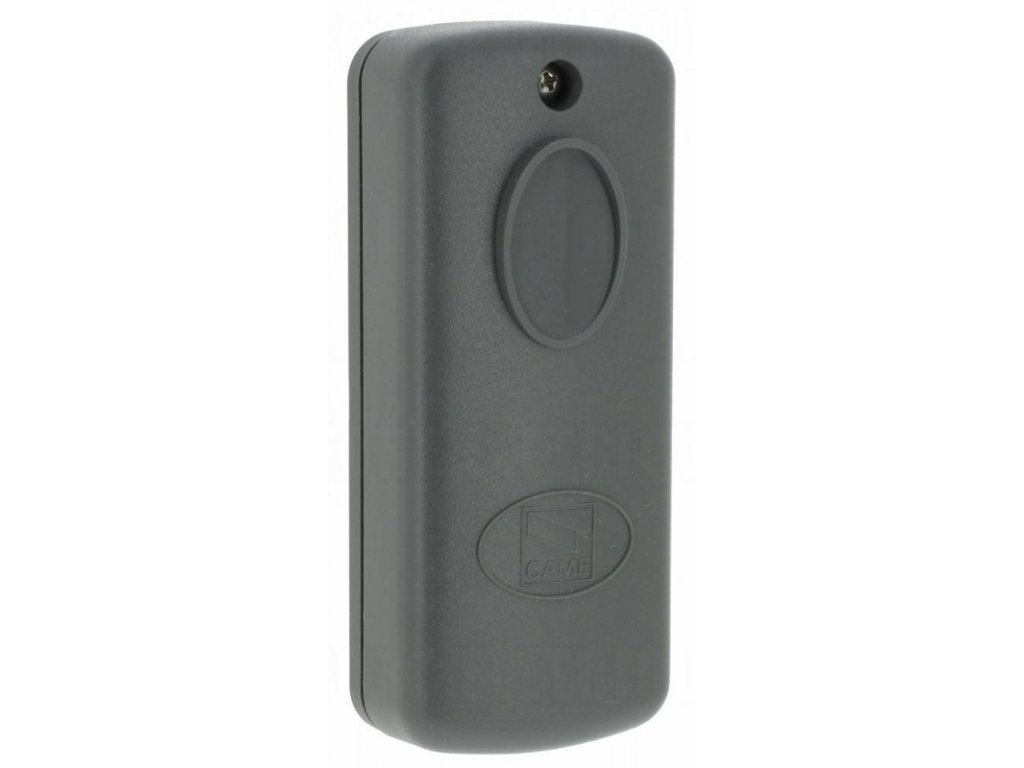

CAME RE432M (001RE432M) - univerzální dvoukanálový externí přijímač
Pro ovládání až 2 zařízení jiných značek pomocí ovladačů CAME. Opravený kód.
Frekvence: 433,92 MHz.
Dvoukanálový přijímač kompatibilní k ovladači CAME série TOP , TMA , TWIN {/ TW2EE/TW4EE) a ATOMO. S pomocí tohoto přijímače můžete ovládat pomocí ovladače značky CAME automatizované zařízení jiné značky, např. pohony značky NICE v naší nabídce. Využití najdete hlavně v případě, že již vlastníte pohon značky CAME i s ovladači a chtěli byste si namontovat pohon jiné značky a ovládat ho ovladači CAME. Druhou možností je zakoupení externího přijímače NICE, např. NICE SMX2R, nebo NICE FLOX2R, pokud chcete primárně používat ovladače NICE.
Zařízení obsahuje paměť pro uložení 50 kódů.
Schéma přijímače CAME RE432M (001RE432M)
Přijímač CAME RE432M obsahuje svorkovnici pro napájení, výstupy dvou bezpotencionálových relé a vstup pro anténu. Obsahuje také tlačítka T1 a T2, kontrolku L1,přepínače pro volbu režimu napájení a funkce RELÉ 2 a paměťovou kartu.
Elektrické zapojení přijímače CAME RE432M
|
Přístroj je dodáván se svorkovnicí, do které zavedete napájecí zdroj (12V nebo 24V DC nebo AC ). Volba způsobu napájení je určena přepínačem 1, který má dvě funkce: |
|
||||
|
Obě relé jsou ve výchozím nastavení NO(normálně otevřená) a po zadání příkazu rozpojí obvod. Pokud potřebujete funkci NC(normálně zavřeno), je možné nastavit přepínač 2 do horní polohy, čímž dosáhnete stavu, kdy RELÉ 2 bude NC(RELÉ 1 zůstane NO). |
|

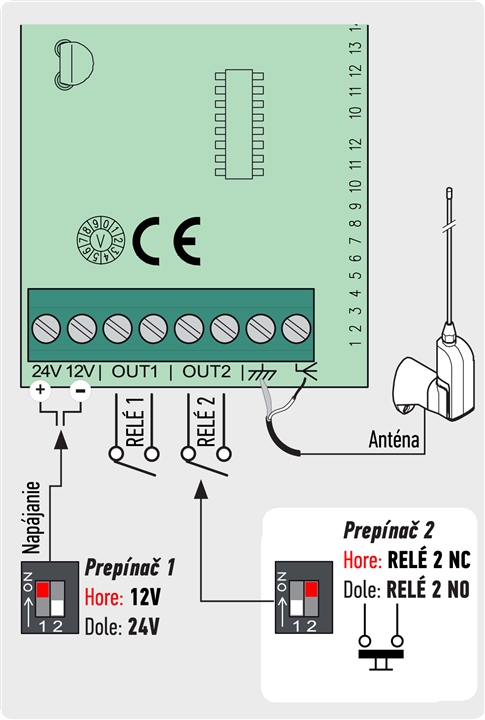

Podívejte se na kompletní schéma zapojení:
Párování ovladačů s přijímačem CAME RE432M
Po připojení zdroje napáj ení postupujte následovně:
| 1. Podržte stisknuté tlačítko na přijímači pro relé, které chcete uložit do paměti, LED dioda L1 bude blikat. | 2. Podržte tlačítko na ovladači, dokud se nerozsvítí kontrolka L1, a poté obě tlačítka uvolněte. |
 |
 |
| 3. Hotovo. | |
Fotogalerie přijímače CAME RE432M
|

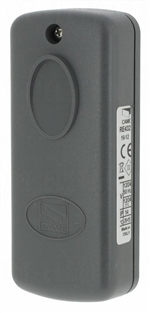

Zavřený zpředu |

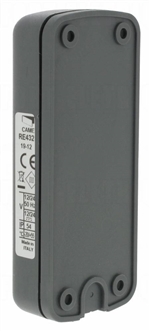

Zavřený zezadu |
Balení |
|
Otevřený zleva |
Otevřený zpředu |
Otevřený zprava |
Technické vlastnosti přijímače CAME RE432M
| Kódování | Opravený kód |
|---|---|
| Kompatibilní ovladače |
- TOP - Atomo |
| Napájení | - 12V AC/DC - 24V AC/DC |
| Předplatné (minimální) | 39 mA |
| Frekvence | 433,92 MHz |
| Počet relé | 2 relé |
| Kontakt pro normálně otevřené relé | max. 1A a 24Vdc |
| Provozní teplota | -20 až +55 °C |
| Ochranná třída | IP54 |

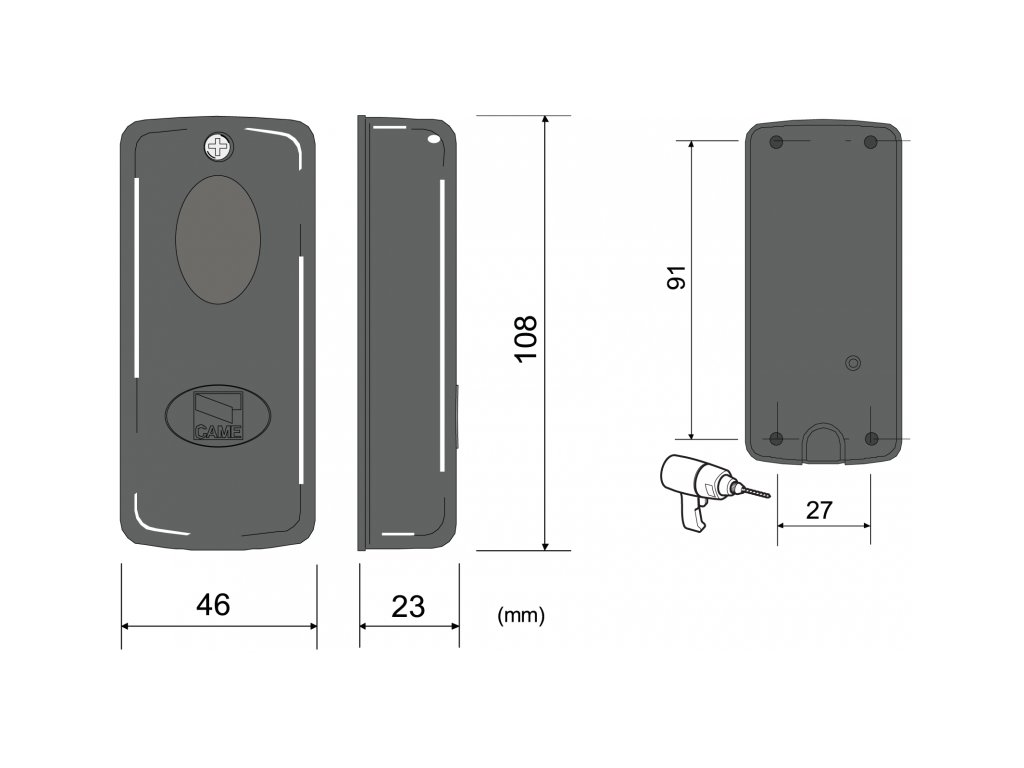

| Rozměry | 46 × 26 × 108 mm (š × h × v) |
| Hmotnost | 82 g |
Doplňkové parametry
| Kategorie: | Externí kabelové |
|---|---|
| Hmotnost: | 0.15 kg |
