CAIS Sada pro výrobu samonosné posuvné brány do 6,5m, KIT DEMO MBE 23 s pohonem NICE Robus RBS600, Fe

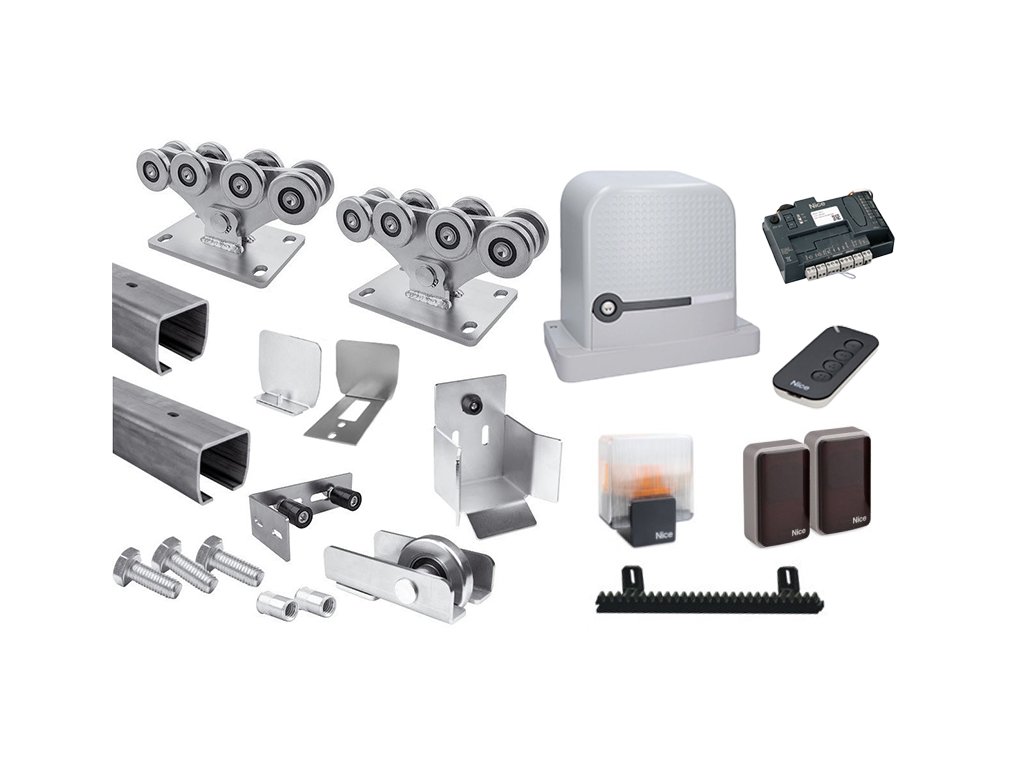

C-profil Fe 6m+3m, 2x vozík s 8 ložisky, nájezd, dorazová kapsa, vedení, krytka profilu, pohon Nice Robus RBS600
Sada komponentů KIT DEMO MBE 23 pro výrobu samonosné posuvné brány se šířkou průjezdu do 6,5 m/625 kg.Všechny součásti kromě profilu C jsou pozinkované.
| Sada SADA-RBS600-CAIS-DEMO-MBE-23 obsahuje: | ||||
|---|---|---|---|---|
|
1 × | C-profil 95x86x5mm s otvory pro šrouby, Fe, 6m | CAIS-STAGE-MB-6 | |
|
Vodicí profil C přišroubovaný ke spodní části brány, pomocí kterého brána jezdí po vozících ukotvených v betonovém základu. Surová ocel bez povrchové úpravy.
|
Detail
|
|||
|
1 × | C-profil 95x86x5mm s otvory pro šrouby, Fe, 3m | CAIS-STAGE-MB-3 | |
|
Vodicí profil C přišroubovaný ke spodní části brány, pomocí kterého brána jezdí po vozících ukotvených v betonovém základu. Surová ocel bez povrchové úpravy.
|
Detail
|
|||
|
2 × | Vozík s 8 ložiskovými válečky | CAIS-SPEED-ME | |
|
Pozinkovaný ocelový vozík s 8 kovovými koly. |
Detail
|
|||
|
1 × | Spodní rampa - pro profil C 95x86x5 | CAIS-RUN-M | |
|
Spodní rampa posuvné brány je zasunuta do C-profilu a upevněna k němu pomocí přítlačné desky. Nájezdová rampa se při zavírání odlehčí na spodní zarážce. |
Detail
|
|||
|
1 × | Spodní zarážka pro profil C 95x86x5 | CAIS-LAST-M | |
|
Dojezdová kapsa je umístěná ve spodní části dorážecího sloupku. Odlehčuje tlakové a tahové síly působící na vozíky při zavřené bráně. |
Detail
|
|||
|
1 × | Kryt profilu C 95x86x5 | CAIS-PILOT-MN | |
|
Krytka C-profilu posuvné brány se instaluje na začátek, případně i na konec vodícího C-profilu. Vkládá se do C-profilu a je k němu připevněna pomocí přítlačné desky. |
Detail
|
|||
|
1 × | Kryt z profilu C 95x86x5 s nájezdovou rampou | CAIS-PILOT-MR | |
|
Kryt CAIS PILOT MR pro C-profil posuvné brány se instaluje v horní části vedení C-profilu. Kryt je připevněn k rampě brány CAIS RUN M. |
Detail
|
|||
|
1 × | Horní vedení se dvěma válečky pro posuvné brány | CAIS-FRM2 | |
|
Vedení brány pro vertikální stabilizaci brány v příčném směru. |
Detail
|
|||
|
6 m | Ozubený hřeben s kovovou výztuhou | LZ-1-1 | |
|
Posuvná brána se staticky namontovaným ozubeným hřebenem a pastorkem se pohybuje pomocí hnacího ústrojí s ozubeným soukolím. |
Detail
|
|||
|
1 × | NICE MYGO4 - čtyřkanálové dálkové ovládání | NICE | |
|
NICE MYGO4 - čtyřkanálové dálkové ovládání, plovoucí kód, 433,92 MHz |
Detail
|
|||
|
1 × | NICE EPMB - Era Photocell Medium - fotobuňky s připojením BlueBUS | NICE-EPMB | |
|
Po stranách šířky přechodu musí být instalovány bezpečnostní fotobuňky. Vydávají infračervený paprsek, který po přerušení autem nebo chodcem vyšle signál do pohonu, aby zastavil pohyb brány nebo zabránil jejímu otevření. |
Detail
|
|||
|
1 × | LED maják s anténou NICE ELDC | NICE-ELDC | |
|
Výstražné světlo NICE LED blikající ELDC z nárazuvzdorného polykarbonátu s vestavěnou anténou pro delší dosah dálkového ovládání (až 150 m). |
Detail
|
|||
|
1 × | Samostatná jednotka NICE Robus RBS600 | NICE | |
|
Pohon NICE Robus RBS600 pro brány do hmotnosti křídla 600 kg a délky křídla 8 m. Pohon obsahuje zabudovanou řídicí jednotku NICE MCU1 s integrovaným přijímačem. |
Detail
|
|||
|
1 × | Instalační příručka pro samonosnou sadu |
Stáhnout
|
|
|
Instalační příručka pro úspěšnou instalaci s názornými nákresy zapojení, pokyny pro programování a párování. |
||||
|
|
1 × | Montážní manuál k pohonu Nice Robus RBS |
Stáhnout
|
|
|
Instalační příručka pro úspěšnou instalaci s názornými nákresy zapojení, pokyny pro programování a párování. |
||||
Sada šroubů a nýtovacích matic pro upevnění
Výhody a vlastnosti sady CAIS-DEMO-MBE-23
- Snadná montáž díky propracovaným detailům a rychlá instalace díky C-profilu přišroubovanému ke konstrukci, protože C-profil není třeba svařovat.
- Součástí dodávky jsou upevňovací šrouby a nýtovací matice k upevnění C-profilu ke konstrukci pomocí otvorů v C-profilu, které jsou rozmístěny minimálně každých 400 mm.
- C-profil surové oceli bez povrchové úpravy se sériovým číslem a 100% testovaný s vozíky je stejně přesný jako při střelbě.
- Vysoce kvalitní ložiska vozíku. Středy kol vozíku jsou vrtané, nikoli řezané laserem.
- Testováno od -37°C do +50°C
- Německá ocel. Japonští roboti. Vyrobeno v České republice.
Ukázková vhodnost použití sady pro výrobu samonosné posuvné brány CAIS-DEMO-MBE-23
Sada je vhodná pro šířku průjezdu až 6,5 m a celkovou hmotnost brány 625 kg. Následující nákres ukazuje rozměry pro ilustrativní šířky křížení s návrhem vhodných konstrukčních profilů. V následující tabulce jsou uvedeny rozměry patek pro každou šířku průjezdu samonosné posuvné brány.
Průřez brány s vozíky a vodítky
Původní kód výrobce: CAIS MBE 23 1710072
Doplňkové parametry
| Kategorie: | Sady děrovaný C-profil |
|---|---|
| Hmotnost: | 134.3 kg |
