Závěsné brány

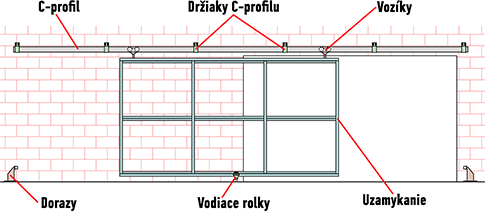

Použití komponentů pro závěsné brány

Tyto komponenty tvoří řešení pro posuvné brány na pantech. Předpokladem použití je dostatečně nosný povrch (strop, stěna, nosník atd.), ke kterému lze mechanismus připevnit.

Závěsné brány

Důvodů, proč se rozhodnout pro zavěšení brány na kolejnici nebo samonosnou základnu, může být několik:

• nerovný terén
• nutnost vyhnout se překážce v podobě kolejnice
• umístění brány ve výšce
• nedostatečný prostor pro otevření samonosné brány

Další použití systému zavěšení

Závěsný systém lze samozřejmě použít i pro jiné konstrukce, toto řešení je vhodné všude tam, kde potřebujete přemístit předměty nad zem nebo podlahu:

• výklopné dveře, příčky, zástěny, světelné rámy - kdekoli je úspora místa ve srovnání s křídlovým otevíráním a snadná montáž, kterou zvládnete sami
• jeřábové dráhy a manipulátory - tento systém lze použít také jako jednoduché dopravníkové systémy nebo jeřábové dráhy pro manipulaci s předměty v garáži, skladu nebo ve výrobě

Součásti systému zavěšení

Upevnění ke konstrukci budovy

Nabízíme varianty upevnění systému ke konstrukci budovy:

Vodorovná plocha nebo nosník	Svislá plocha nebo sloup

V obou případech lze rukojeti upevnit pomocí šroubů, chemických a mechanických kotev nebo svařováním. Je však důležité zvážit dostatečnou nosnost konstrukčního prvku, ke kterému se kotví, s ohledem na předpokládanou hmotnost dveří. Totéž platí pro vzdálenosti mezi držadly, které by neměly být příliš daleko od sebe. To znamená, že při pohybu vozíků by nemělo docházet k žádným průhybům na nosném C-profilu.

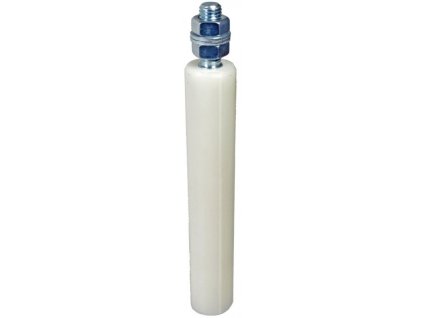

Pro plynulý a stabilní pohon musí být výklopná brána zajištěna proti bočnímu výkyvu. Za tímto účelem nabízíme několik variant vodicích válců, které lze použít různými způsoby nebo je vhodně kombinovat.

Pro aretaci brány ve spodní části lze zvolit dva základní způsoby vedení:

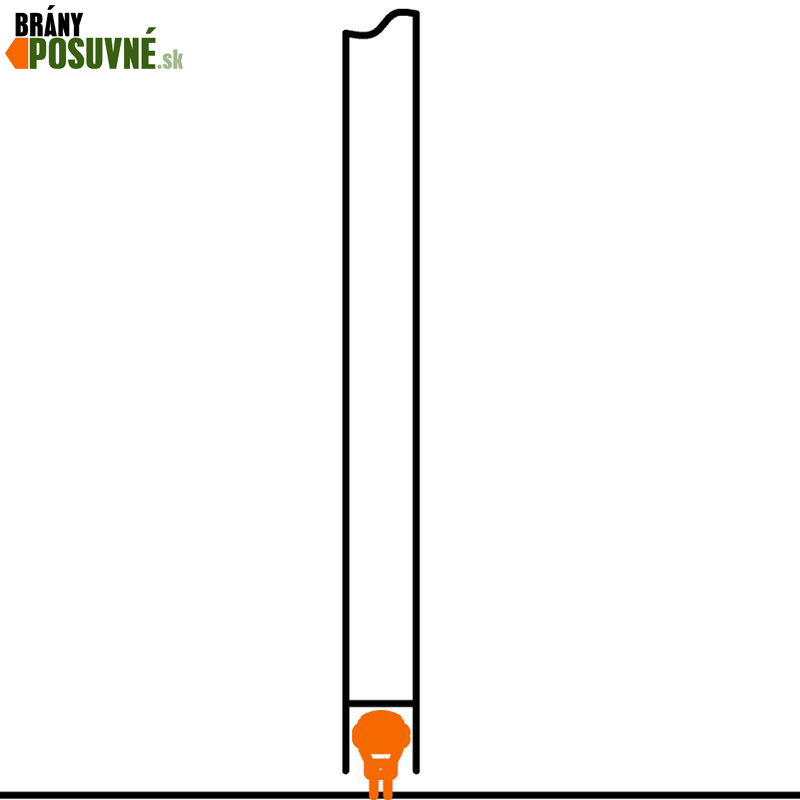

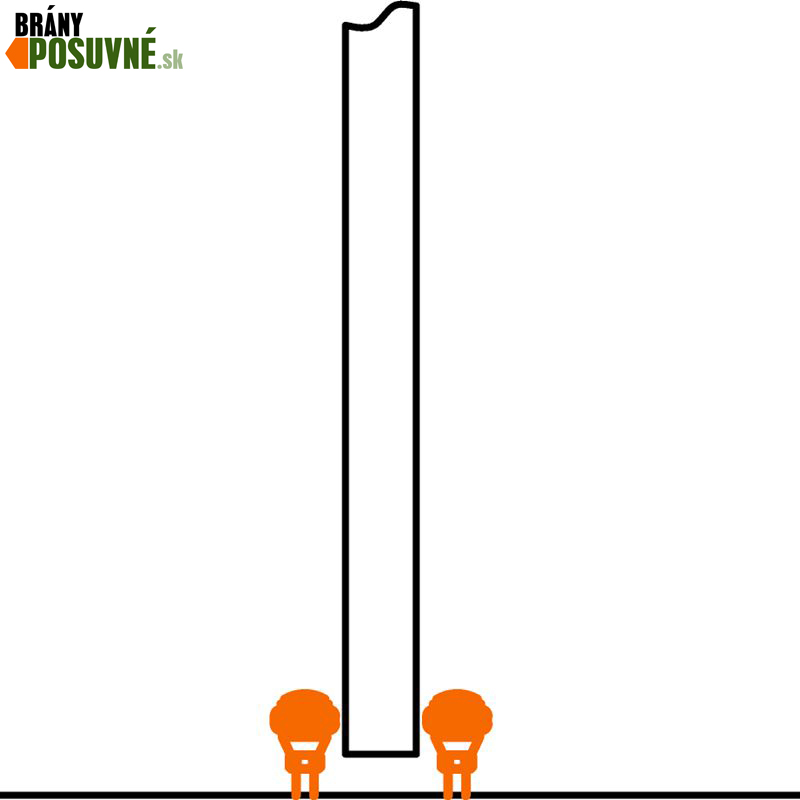

Vodicí válečky na obou stranách brány	Vodicí válečky vložené do profilu

Výběr C-profilu a vozíků

Pro správnou funkci závěsného systému je třeba zvolit vhodný rozměr profilu C a odpovídající vozíky. Rozhodujícími faktory při výběru jsou rozměry a hmotnost brány. Lze říci, že při dodržení optimálních vzdáleností mezi upevňovacími prvky profilu C nebude nosnost celého systému určována profilem C, ale závěsnými vozíky. Proto je třeba předem zvážit jejich nasazení a očekávané zatížení.

Pro výběr vozíku lze použít následující tabulku nosností vozíků:

Při použití více vozíků na jednu bránu nemusíme vždy snižovat zatížení jednoho vozíku. Pro ilustraci uvádíme diagramy rozložení zatížení při použití dvou, tří a čtyř vozíků:

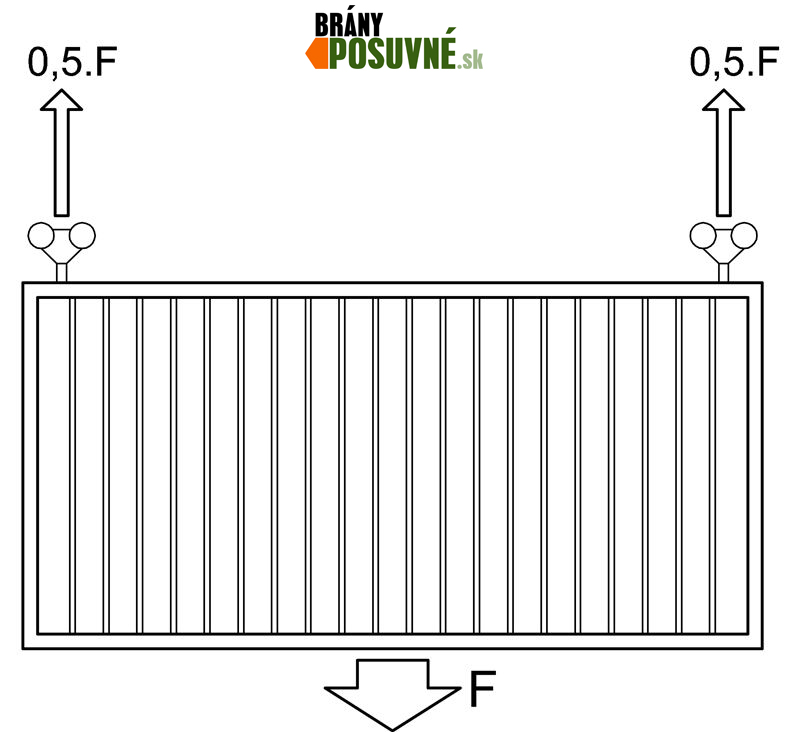

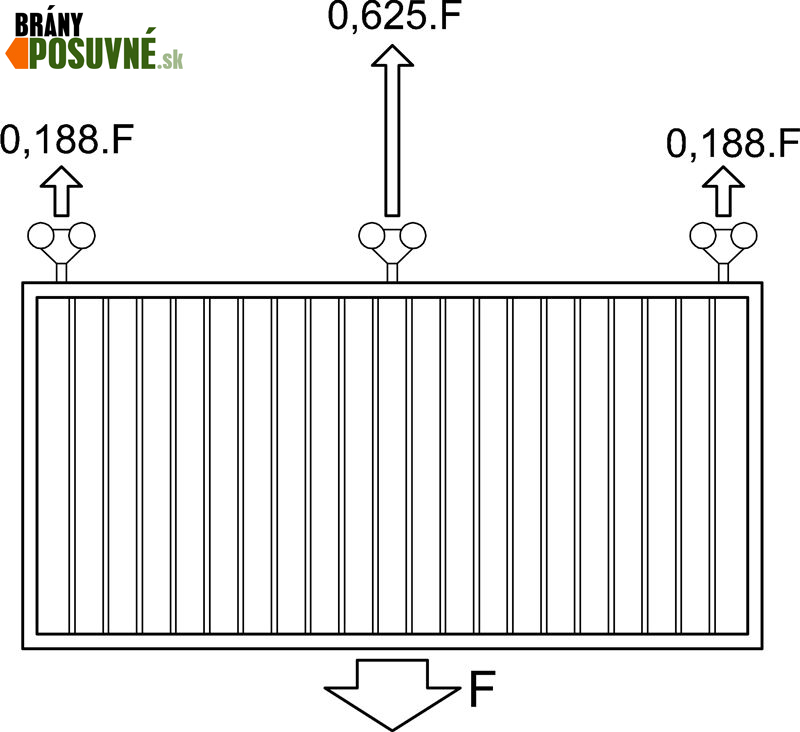

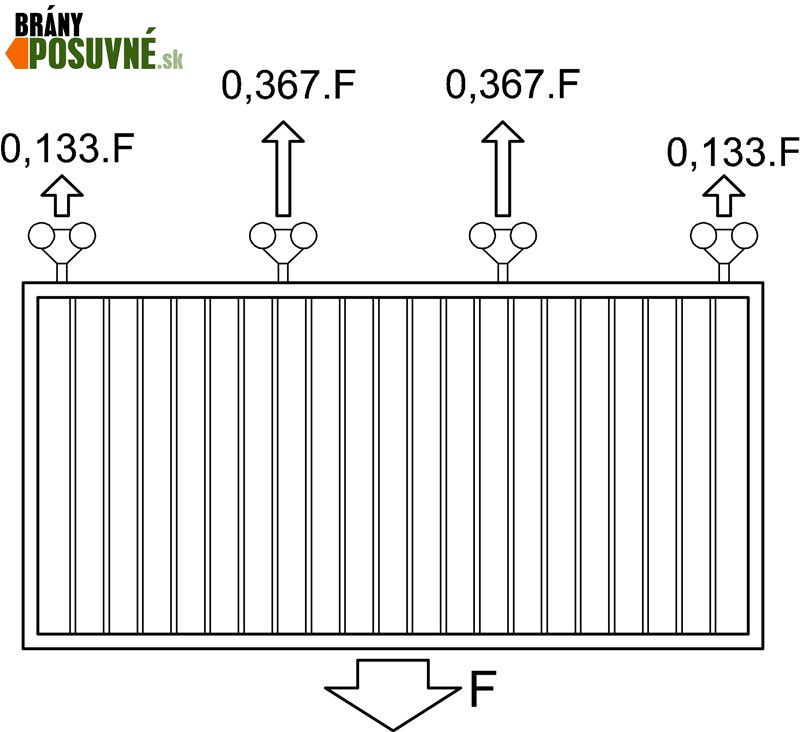

Zatížení pro dva vozíky	Zatížení pro tři vozíky	Náklad na čtyřech vozících

(Z příkladu je zřejmé, že zatížení vozíku při použití tří kusů vozíků je vyšší, než při použití dvou vozíků)
