Sada pro výrobu dvoudílné teleskopické kolejnicové brány, šířka průjezdu až 15 m, s kolečky, KA5100.415
Teleskopický systém
pro kolejnicovou bránu
s průchodem až 15 m
Sada pro výrobu teleskopických kolejnicových vrat do šířky průjezdu 15 m. Sada se dodává bez kolejnic a vodicího profilu, které je třeba zakoupit zvlášť.
Pro dvoudílnou teleskopickou bránu s pojezdovou vzdáleností 15 m potřebujete přibližně 32 m kolejnic.
Pro teleskopickou bránu se používají stejné pohony jako pro běžnou posuvnou bránu. Rychlost křídla, které je dále od pohonu, bude 2x větší než rychlost křídla, které je blíže pohonu.

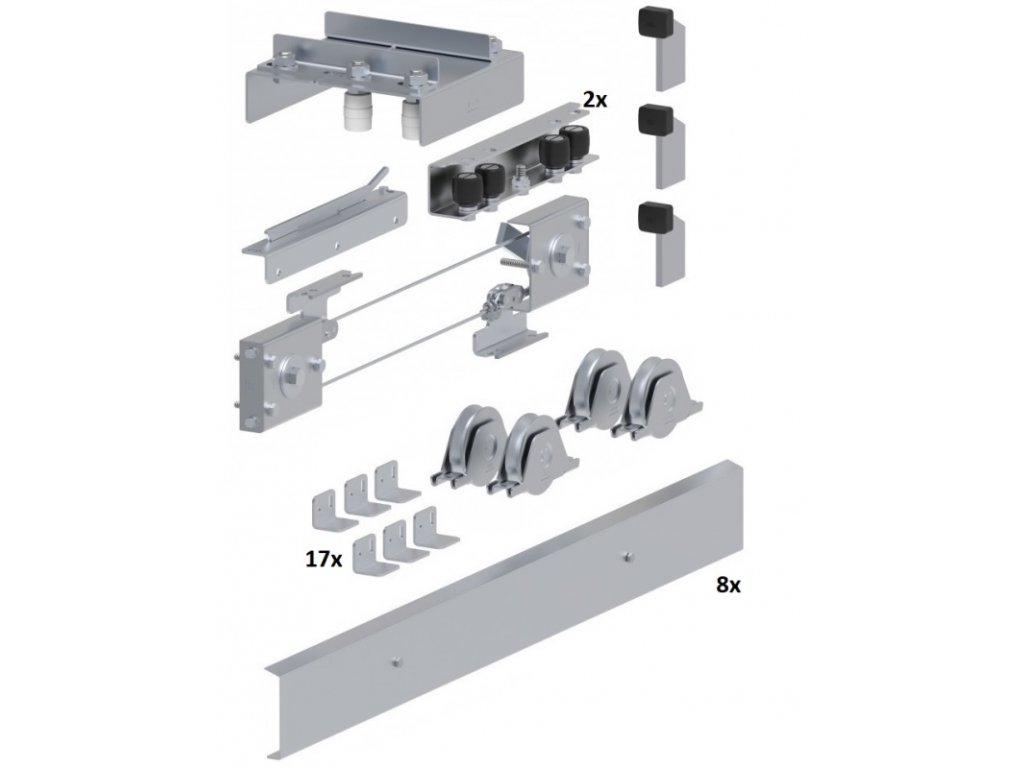

| Sada KB-TM-4 obsahuje: | ||||
|---|---|---|---|---|
|
1 × | Horní vedení brány se 4 nylonovými válečky | VA3501.B40 | |
|
Nastavitelné horní vedení pro teleskopický systém. |
Detail
|
|||
|
2 × | Nadzemní vedení mezi křídly brány | VA3502.N34 | |
|
Spodní linie teleskopické kolejové brány |
Detail
|
|||
|
1 × | Pohybový mechanismus pro teleskopickou kolejovou bránu do 15 m | VA5101.015 | |
|
Mechanismus pro přenos výkonu mezi křídly teleskopického systému. |
Detail
|
|||
|
1 × | Rychlospojka pro teleskopický systém | VA5201.004 | |
|
Spojka pro teleskopický systém. |
Detail
|
|||
|
4 × | Kolo Ø100 mm | VA1404.100 | |
|
Kolečko pro pohyb teleskopické brány po dráze. Kolo je s výřezem U20, vhodné pro kolejnici U20. |
Detail
|
|||
|
3 × | Zarážka brány pro svařování | VA4101.115 | |
|
Slouží k zastavení brány v koncových polohách. |
Detail
|
|||
|
8 × | Kryt mechanismu přídě pro teleskopický systém | VA5301.001 | |
|
Kryt mechanismu přídě pro teleskopický systém |
Detail
|
|||
|
17 × | Držák horního profilu pro teleskopickou kolejovou bránu | VA5411.001 | |
|
Nastavitelná rukojeť pro teleskopický vodicí profil brány |
Detail
|
|||
|
1 × | Instalační příručka |
Stáhnout
|
|
|
Instalační příručka pro úspěšnou instalaci s názornými nákresy zapojení, pokyny pro programování a párování. |
||||

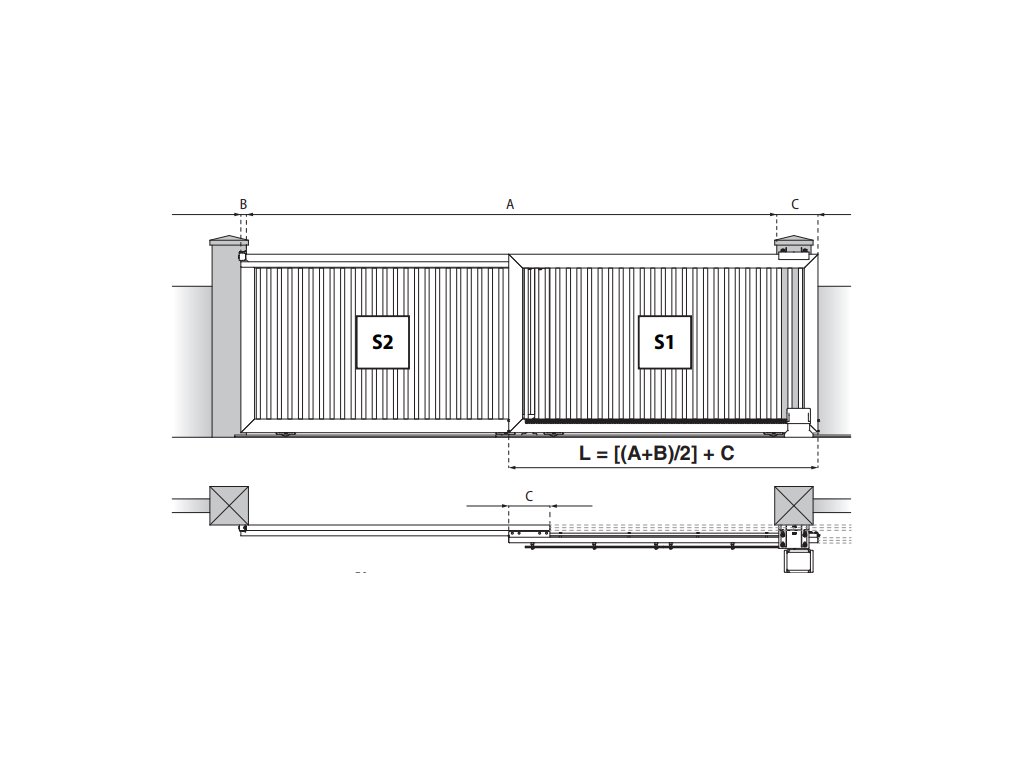

Způsob instalace teleskopického mechanismu:
Doplňkové parametry
| Kategorie: | Dvoudílná teleskopická kolejová vrata |
|---|---|
| Hmotnost: | 48 kg |
