Sada pohonu pro posuvnou bránu do 600 kg NICE Rox ROX600 (B)

Cenově dostupná náhrada!
Sada pohonu pro posuvnou bránu do 600 kg NICE ROX600 (B) byla nahrazena sadou s silnějším - Sada pohonu pro posuvnou bránu do 1000 kg NICE ROX1000 (B).

NICE Rox ROX600 je nástupce pohonu ROBO 500

Pohon NICE Rox ROX600 je určen pro posuvné brány hmotnosti do 600 kg a šířkou průjezdu až 8 m (doporučená maximální délka 5 m). Má elektromechanické spínač stop. Jednotka je nevratný.

Důležité vlastnosti ROX 600: pohon ROX 600 je 230V pohon s velmi snadnou instalací a vysokým výkonem. Pohon má manuální nastavení koncové polohy, omezené možnosti připojení dalších zařízení a omezené možnosti programování. Je to pohon vhodný např. pro chatu nebo chalupu, kde se nepředpokládá připojení k inteligentní domácnosti, ale spíše se hledá pracovník, který otevírá a zavírá. Má jednu rychlost a ruční nastavení výkonu. Nemá možnost částečného otevření. Vyrábí se jako náhrada starších pohonů (NICE ROBO).

Veškeré příslušenství z pohonů NICE ROBO je použitelné pro pohony NICE ROX.

Pokud tedy vyměňujete jednotku NICE ROBO za jednotku NICE ROX, můžete si ponechat veškeré původní příslušenství:
- fotobuňky
- maják
- klíčový spínač
- všechny vysílače

Další výhodou je integrovaný přijímač, který pracuje s plovoucím kódem, ale dokáže přijmout i starší ovladače s pevným kódem. Funguje tedy s kódováním FLOR (FLO2R-S, FLO4R-S), FLO (FLO 2 , FLO 4 ) i SMILO (SM 2 ). Je proto vhodný pro situace, kdy máte k dispozici velký počet řadičů s pevným kódem.

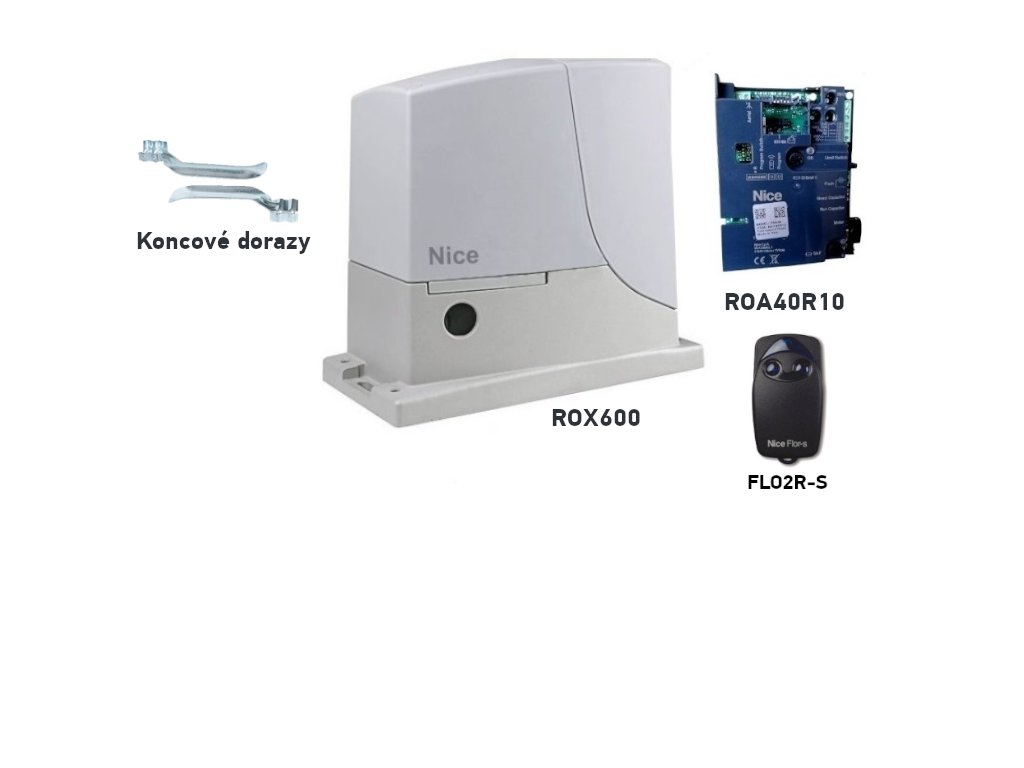

Sada NICE-ROX600-B obsahuje:
	1 ×	Pohon NICE Rox ROX600	NICE-ROX600-A
	Pohon NICE Rox ROX600 s řídící jednotkou ROA40R10 se zabudovaným přijímačem as nosností celkové váhy brány do 600kg, šířky průjezdu do 8 m (doporučená délka maximálně 5m).		Detail
	1 ×	Dálkové ovládání NICE Flo2R-s	NICE-FLO2R-S
	Dálkové ovládání se dvěma tlačítky pro automatické dálkové ovládání brány. Můžete jím ovládat dvě zařízení nebo zadávat dva typy příkazů jednomu zařízení.		Detail
	1 ×	Instalační příručka	Stáhnout
	Instalační příručka pro úspěšnou instalaci s názornými nákresy zapojení, pokyny pro programování a párování.

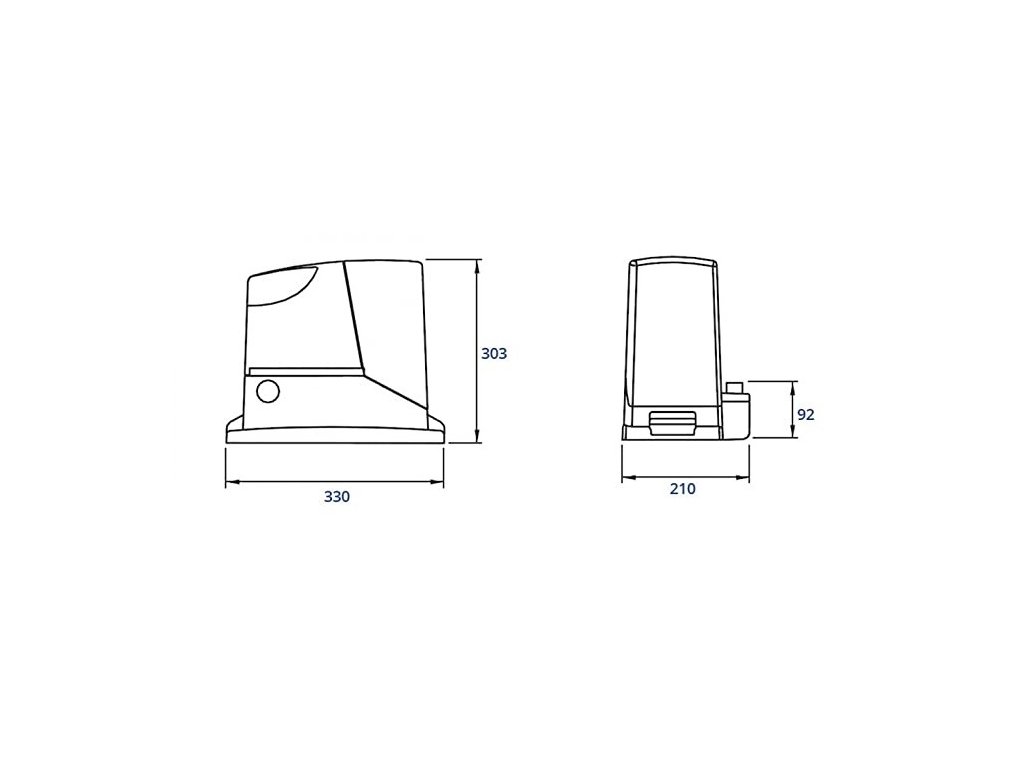

Technické vlastnosti NICE ROX 600

Příručky a dokumenty ke stažení

Typy elektrických kabelů

** Pokud je napájecí kabel delší než 30 m, je nutný kabel s větším průřezem, například 3 x 2,5 mm², a v blízkosti pohonu je nutné bezpečnostní uzemnění.
** Dva kabely 2 x 2,5 mm² lze nahradit jedním kabelem 4 x 0,5 mm²

Připojení k řídicí jednotce

Přidání nebo odebrání zařízení

Zařízení lze do automatického systému kdykoli přidat nebo z něj odebrat; ke vstupu STOP lze připojit různé typy zařízení, jak je popsáno v následujících odstavcích; po dokončení změn v konfiguraci pohonu automatické brány je třeba postup vkládání zařízení zopakovat.

Vstup STOP

Vstup, který způsobí okamžité zastavení manévru a následnou krátkou inverzi.
Ke vstupu lze připojit zařízení s výstupem s normálně otevřeným (NO), normálně zavřeným (NC) kontaktem nebo zařízení s výstupem s konstantním odporem 8,2 kΩ, jako jsou citlivé hrany. Řídicí jednotka rozpozná typ zařízení připojeného ke vstupu STOP během fáze načítání zařízení.

Když je zjištěna změna vzhledem k zatíženému stavu, pohon zastaví manévr a provede krátkou inverzi. Při vhodném nastavení lze ke vstupu STOP připojit více zařízení, a to i různých typů:

• Více zařízení NO může být zapojeno paralelně bez omezení počtu
• Více zařízení NC lze zapojit do série bez omezení počtu
• Více zařízení s konstantním odporem 8,2 kΩ lze kaskádovat s jediným konečným odporem 8,2 kΩ
• Je možné kombinovat NO a NC paralelním zapojením 2 kontaktů, ale NC kontakt musí mít odpor 8,2 kΩ (tímto způsobem je také možné kombinovat 3 zařízení: NO, NC a 8,2 kΩ )

Pokud je vstup STOP použit pro připojení zařízení s bezpečnostní funkcí, pouze zařízení s konstantním výstupním odporem 8,2 kΩ zaručují bezpečnost kategorie III proti poruchám podle normy EN 13849-1.

Fotobuňky

Chcete-li přidat dvojici fotobuněk, postupujte takto: připojte napájení přijímačů (RX) přímo ke svorkám 8 9).
Způsob zapojení vysílačů závisí na tom, zda chceme, aby fotobuňky pracovaly v aktivním režimu fototestu, nebo ne.
Fototest je funkce řídicí jednotky, která zvyšuje spolehlivost bezpečnostních zařízení a umožňuje dosáhnout kategorie II podle normy EN 13849-1 pro sestavu řídicí jednotky a bezpečnostních fotobuněk.
Při aktivaci manévru se zkontrolují související bezpečnostní zařízení, a teprve pokud je vše v pořádku, manévr se spustí.
Pokud je výsledek testu negativní (fotobuňka oslněná sluncem, zkrat na kabelech atd.), považuje to řídicí jednotka za poruchu a manévr se neprovede.
Chcete-li přidat dvojici fotobuněk, připojte je podle následujícího popisu

Zapojení bez funkce Phototest:
Připojte přijímače a vysílače přímo k výstupu příslušenství řídicí jednotky (svorky 8 a 9).

Zapojení funkce Phototest:
Připojte přijímače přímo k výstupu příslušenství řídicí jednotky (svorky 8 a 9). Napájení vysílačů fotobuněk se nečerpá z výstupu příslušenství, ale z výstupu Phototestu mezi svorkami 8 - 12. Maximální odběr proudu z výstupu Phototest je 100 mA.

Aby bylo možné funkci Phototest používat, musí být aktivována synchronizace, jak je uvedeno v návodu k instalaci fotobuňky.
