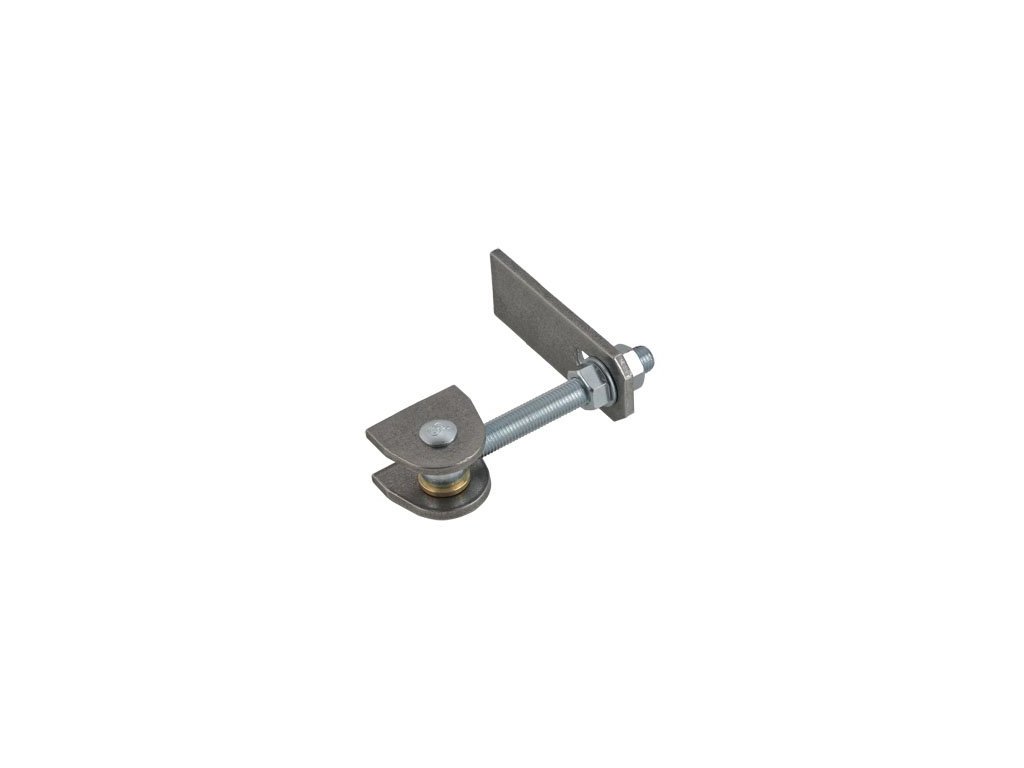

Regulovatelný pant na přivaření pro otevírání do 180° 70 (C880-20)
Pro svařování. Ovladatelné. Až 180°. Tělo Zn, hlava + deska Fe. Nerotující kolík. Různé rozměry.
Řešení pro všechny situace
vašich posuvných bran.
Pomůžeme s výběrem
správné možnosti.
Garance doručení
zásilky k vám.
Ověřeno zákazníky
12 let na trhu.
Použití závěsu:
- Hlava závěsu (2x tvar D) je přivařena ke sloupku.
- Deska závěsu je přivařena k bráně.
- Do hlavy závěsu na sloupku se zasune neotáčivý kolík a zajistí se imbusovým klíčem.
- Poté se připevní křídlo brány s přivařenou deskou, utáhnou se matice, křídlo se nastaví do roviny a můžete ho hravě otevřít až o 180°.
Rozměry desky:
| Kód | Rozměr desky |
|---|---|
| C880-12 | 75 × 45 × 6 mm |
| C880-16 | 88 × 50 × 8 mm |
| C880-18 | 98 × 50 × 8 mm |
| C880-20 | 120 × 60 × 8 mm |
| C880-24 | 135 × 70 × 12 mm |
Příklad prefabrikovaného závěsu:
 |
 |
Videonávod k montáži závěsu:

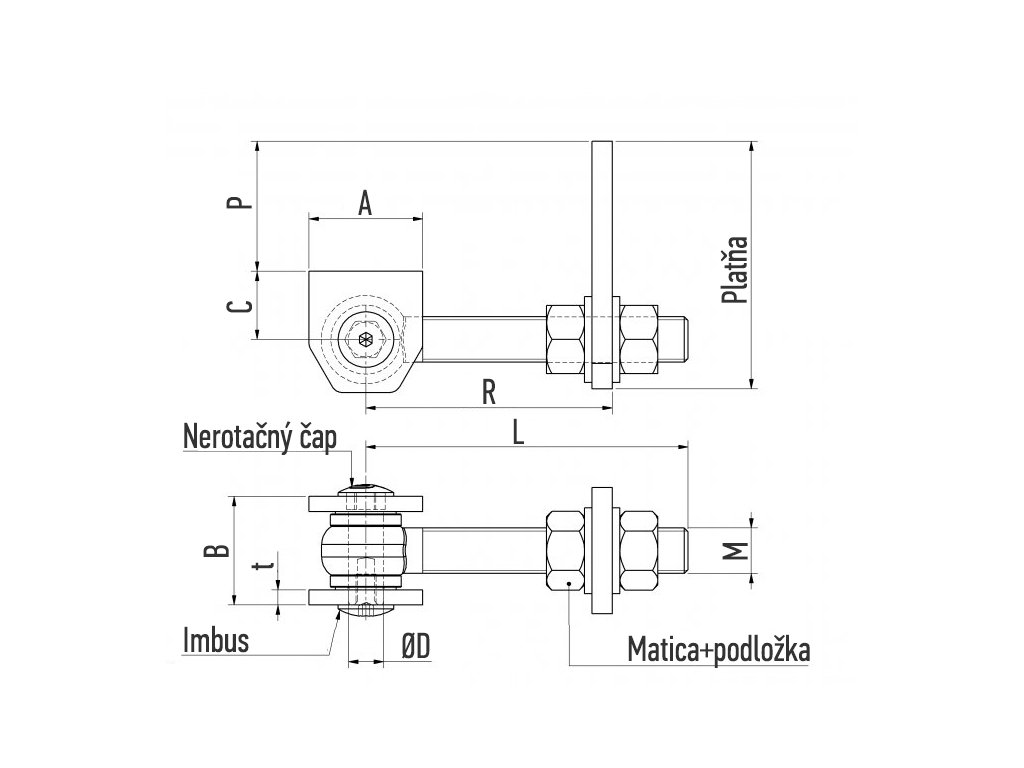

Doplňkové parametry
| Kategorie: | Panty pro otevírání do 180° |
|---|---|
| Hmotnost: | 1.5 kg |
| A [mm]: | 70 |
| B [mm]: | 47 |
| C [mm]: | 35 |
| Ød [mm]: | 17 |
| L [mm]: | 135 |
| M [závit]: | M20 |
| P [mm]: | 37–62 |
| R [mm]: | 64–116 |
| t [mm]: | 8 |
