Pilířová patka s pevnou horní deskou 110x250, M24 (TK-81PP2)
Výšky 100-330. M16, M20, M24, M27. Desky 80×80, 110×110. Pozinkované.
|
Statická svařovaná dvoudílná patka pro kotvení sloupů s nastavitelnou výškou najde uplatnění při kotvení lisovaných dřevěných sloupů nebo pilířů k podkladu pomocí ocelových hmoždinek nebo šroubů o průměru 10 mm.
K upevnění sloupku se používají vypouklé hřebíky o průměru 4 mm nebo šrouby o průměru 10 mm. Dostupné průměry závitových tyčí jsou M16, M20, M24 a M27.
Patka pilíře je galvanicky pozinkovaná. |
 |

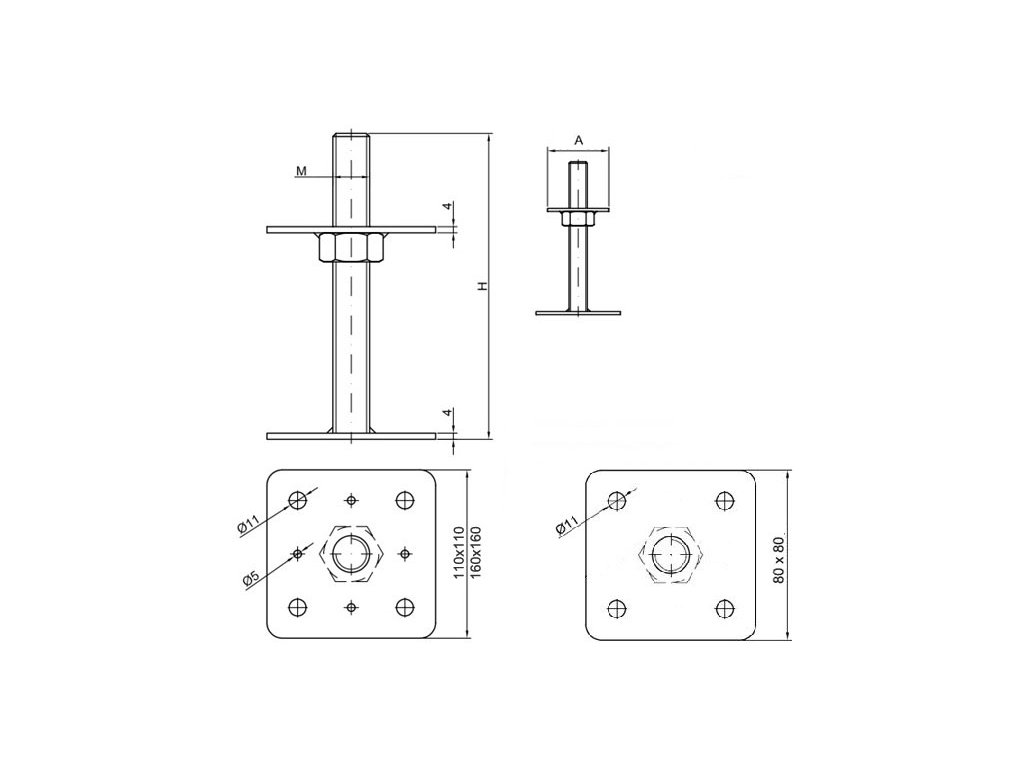

Přehled rozměrových variant kotevních sloupků s pevnou horní deskou
| Závitová tyč | Výška | Horní deska 80x80 | Horní deska 110x110 | ||
|---|---|---|---|---|---|
| M16 | 100 | TK-81PP13 | — | — | — |
| 160 | TK-81PP15 | — | — | — | |
| M20 | 200 | — | TK-81PP11 | — | — |
| M24 | 200 | — | TK-81PP5 | TK-81PP1 | — |
| 250 | — | TK-81PP8 | TK-81PP2 | — | |
| 330 | — | — | TK-81PP3 | — | |
| M27 | 250 | — | — | — | TK-81PP17 |
| Základna 80x80 | Základna 110x110 | Základna 110x110 | Základna 160x160 | ||
Ukázka použití sloupové patky s pevnou horní deskou
Je vhodný pro použití na podkladech s nestejnou výškou kotevních bodů. Použití pilířových kotevních patek je výhodné zejména tam, kde použití kotevních patek ve tvaru U nebo L není esteticky vhodné. Alternativou může být zapuštěná kotevní patka ve tvaru T.
Únosnost patky pilíře s pevnou horní deskou
Únosnost základové patky se uvažuje z únosnosti jednotlivých desek. Únosnost závitové tyče je podstatně vyšší než únosnost desek, a proto nemá vliv na únosnost patky.
Doporučeným spojovacím materiálem jsou konvexní hřebíky 4x60 mm nebo vruty do konstrukce sloupu. Použijte segmentové kotvy v podkladu.
Kotvicí patka je určena pro kotvení tlačených sloupů a pilířů k vodorovné nosné konstrukci s odsazením dřevěného prvku.

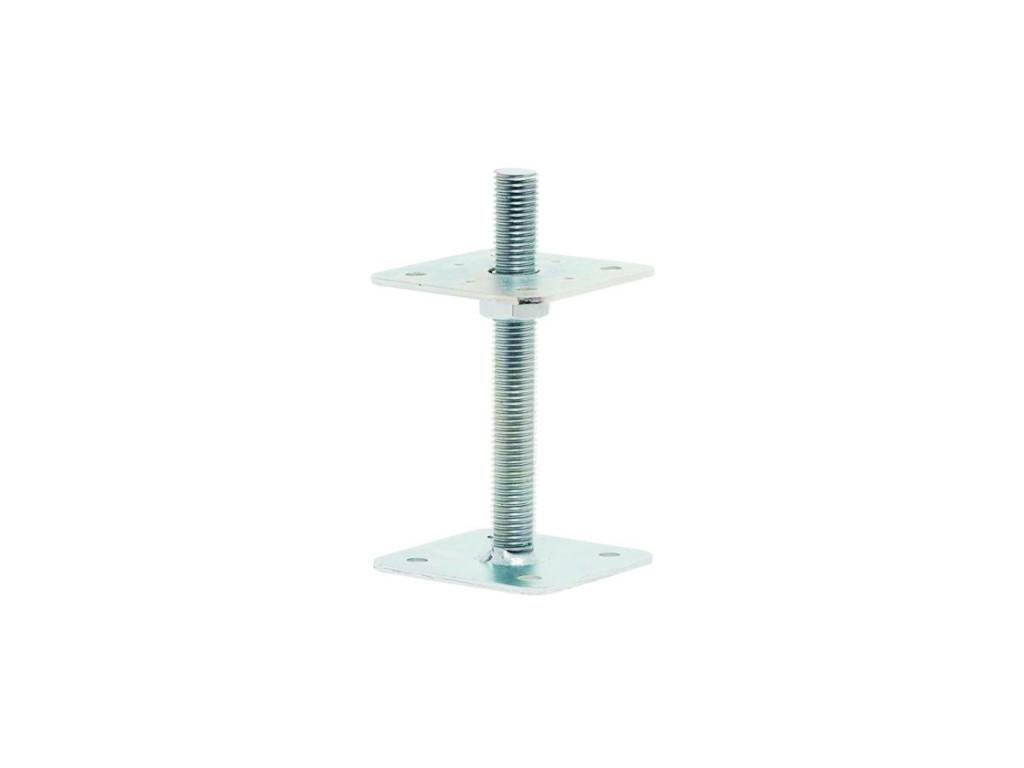

Fotogalerie paty pilíře s pevnou horní deskou
 |
 |
 |
 |
 |
Doplňkové parametry
| Kategorie: | Kotvící patky podstava |
|---|---|
| Hmotnost: | 1.5 kg |
| A [mm]: | 110 |
| H [mm]: | 250 |
| M [závit]: | M24 |
| Spodní deska [mm×mm]: | 110×110 |
