Kotvící konzola čtvercová 120 (TK-81B6)
Na betonovém podkladu. Rozměry 70×70, 90×90, 100×100, 120×120. Žárově pozinkované.
Řešení pro všechny situace
vašich posuvných bran.
Pomůžeme s výběrem
správné možnosti.
Garance doručení
zásilky k vám.
Ověřeno zákazníky
12 let na trhu.
Statická svařovaná kotevní patka sloupu se používá k ukotvení lisovaných dřevěných sloupů nebo nosníků k podkladu pomocí ocelových hmoždinek nebo vrutů.
Jako upevňovací prvky sloupku se používají otvory o průměru 11 mm.
Patka pilíře je žárově pozinkovaná.
Příklad použití čtvercové kotevní konzoly
Technické vlastnosti kruhového kotevního držáku
| Materiál: | ocel S235JR |
|---|---|
| Povrchová úprava: | žárové zinkování min. 275 g/m2 |
| Tloušťka stěny pouzdra: | 2 mm |
| Výška rukávu: | 150 mm |
| Otvory v rukávu: | 4x11 mm |
| Nosnost: | pro dřevostavby bez betonové střešní krytiny |

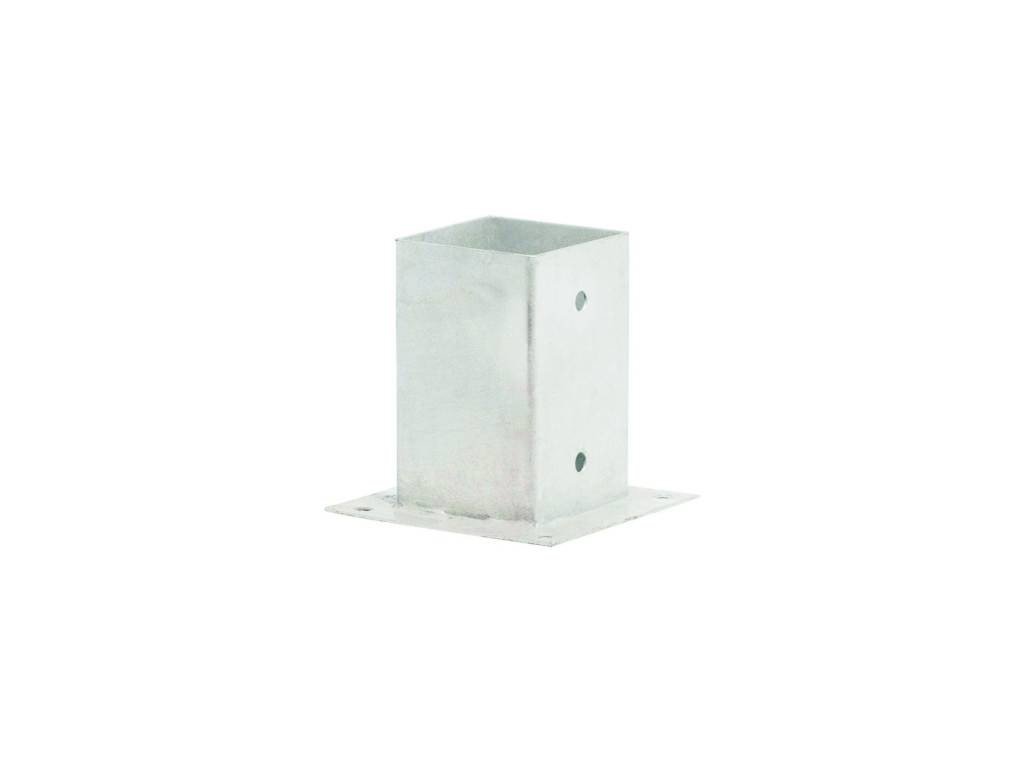

Fotogalerie čtvercové kotevní konzoly
 |
 |
 |

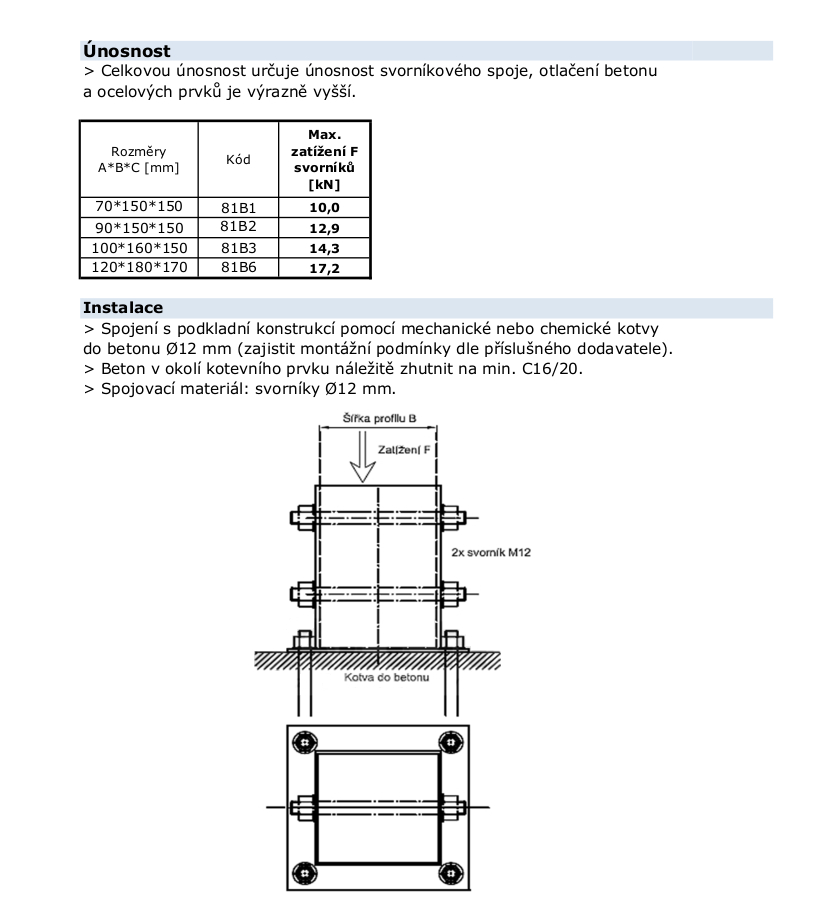

Nosnost a instalace

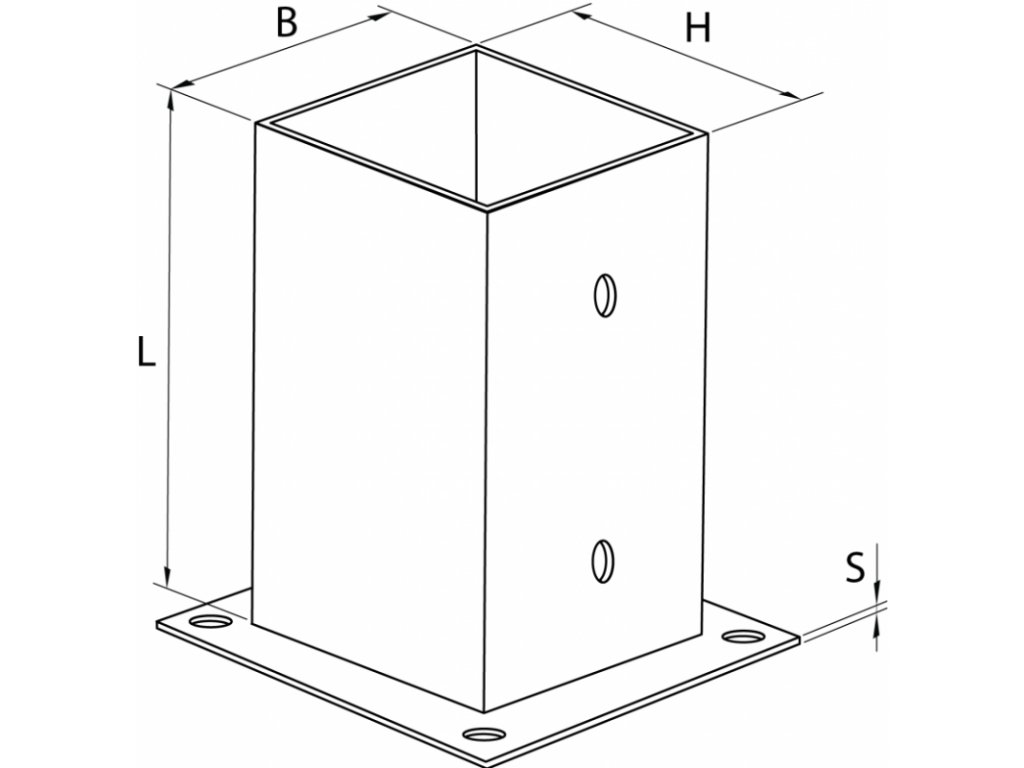

Doplňkové parametry
| Kategorie: | Kotvící prvky |
|---|---|
| Hmotnost: | 2.82 kg |
| H [mm]: | 120 |
| B [mm]: | 120 |
| L [mm]: | 150 |
| S [mm]: | 2 |
