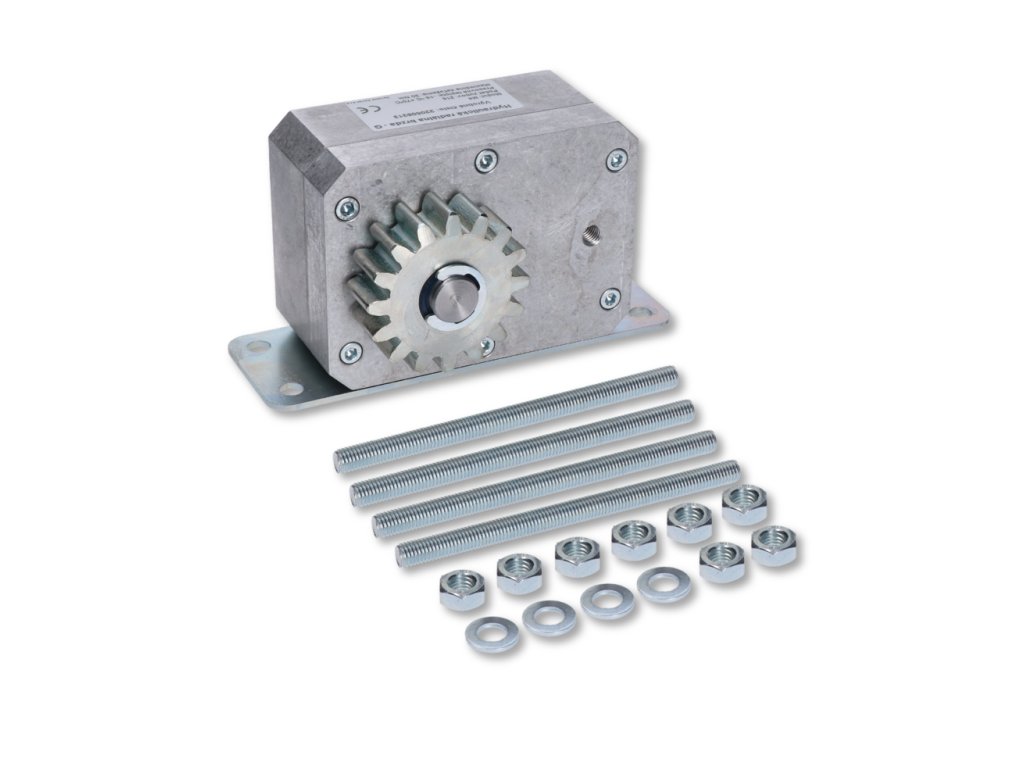

BSF-G hydraulická, odporová brzda

Hydraulická brzda pro posuvná brána, která je určena pro svahy. Vhodné pro posuvné brány do kopce s pohonem. V takových případech může dojít ke zničení pohonu tahem/brzděním brány a je třeba použít hydraulickou/odporovou brzdu. Odporová brzda chrání převodovku a má schopnost ovládat brzdnou sílu a měnit směr brzdění. Včetně ozubeného pastorku M4, přičemž druhý jmenovaný nabízí 16 zubů.

Brzda je určena pro posuvné brány s maximálním zatížením 30 Nm.

Popis hydraulické brzdy

Radiální brzda BSF-G s ozubeným pastorkem je určena pro nepřetržité kontrola rychlosti pohybu posuvných bran v kopci. U bran namontovaných na svahu brzda reguluje a řídí rychlost zavírání po celé dráze pohybu brány a zajišťuje bezpečnost při odblokování pohonu (v případě výpadku proudu). Brzda snižuje zatížení pohonu brány, a tím prodlužuje jeho životnost.

Technická specifikace

Brzdový pastorek: MODULE M4 (16 zubů)
Maximální zatížení: 30 Nm
Brzdová kapalina: SILICONE 3000
Provozní teplota: - 15 až 70 stupňů Celsia
Směr brzdění: pravý / levý
Nastavení brzdné síly: ANO

Instalace

Hydraulická brzda je umístěna v blízkosti pohonu brány. Ozubený pastorek musí zapadnout do ozubeného hřebenu pohonu brány s tolerancí přibližně 1 až 2 mm. Brzda je upevněna na závitových tyčích ukotvených v betonovém základu. (Brzdu lze upevnit na podpěrný držák vyrobený na zakázku. Nosná konzola je ukotvena do betonového základu.)

Nastavení směru brzdného účinku
Brzda je vyrobena pro brzdění v obou směrech, přičemž brzdný účinek působí pouze v jednom směru.
1. Nastavení směru brzdění. Odstraňte pojistný kroužek z hřídele a vyjměte sloupek.
2. Otočte pastorek o 180° a nasaďte jej zpět na hřídel.
3. Zajistěte pastorek pomocí pojistného kroužku.

Nastavení brzdného účinku
Otočením ve směru hodinových ručiček zvýšíte brzdný účinek.

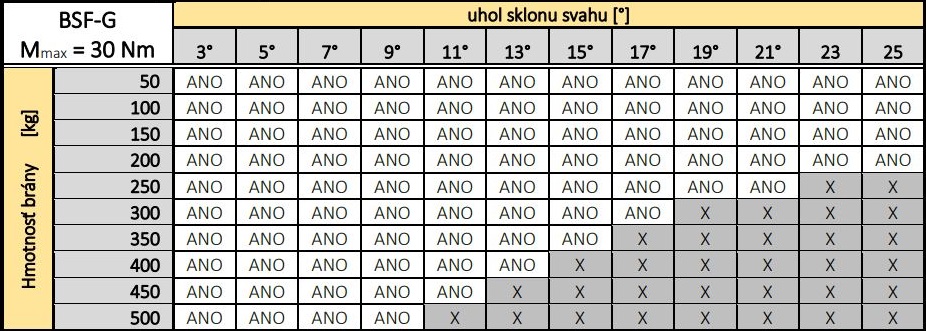

Pokyny pro výpočet maximálního zatížení brzdy
