Brána do oblouku

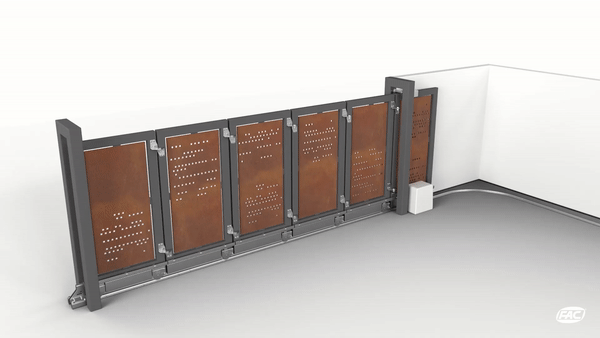

Pokud nemáte dostatek prostoru pro posunutí brány do strany a nechcete nebo nemůžete použít teleskopický systém, je nejreálnějším řešením oblouková brána s kolejnicemi složená z několika segmentů spojených panty. Tyto segmenty tvoří vlak, který se posouvá po zakřivené dráze pod úhlem 90° směrem dovnitř pozemku. Ta elegantně zakrývá vjezd posuvnou bránou i v místě, kde by se zdálo, že není šance.

Je to velmi podobný princip jako u sekčních garážových vrat, ale umístěných do strany.

Lze sestavit systém posuvné brány s poloměrem:

• buď na kolejnici s poloměrem 0,5 m a tím pádem bude brána složena ze segmentů maximální délky 75 cm
• nebo na kolejnici s poloměrem 1 m a tím pádem bude brána složená ze segmentů maximální délky 150 cm

Pokud chcete použít sadu výrobků, zvolíte si požadovaný poloměr, a tedy maximální délku segmentu, zakoupíte sadu, která obsahuje ohýbanou kolejnici, vedení, koncové zarážky a komponenty pro první segment s pevnými koly. Ke každému dalšímu segmentu můžete dokoupit komponenty s otočným kolečkem a lineárními kolejnicemi.

Druhou možností je, že si koupíte pouze ohnutou zakřivenou kolejnici a samostatná otočná kolečka a zbytek si přizpůsobíte svým potřebám. Zakřivené kolejnice lze spojit s běžnými lineárními kolejnicemi.

Příklad instalace:

Brána do oblouku zakryje průchod dlouhý 5,5 m. Jednotlivé segmenty budou mít délku 1 m a bude jich celkem 6 kusů. Pro tuto bránu potřebujete:

• 1 x zakřivená dráha o poloměru 1 m
• 2 x 6m standardní lineární dráha
• 7 x kolečka - mohou být 2 x pevná + 5 x otočná nebo všech 7 x otočná. První segment brány se dvěma koly se neotáčí.

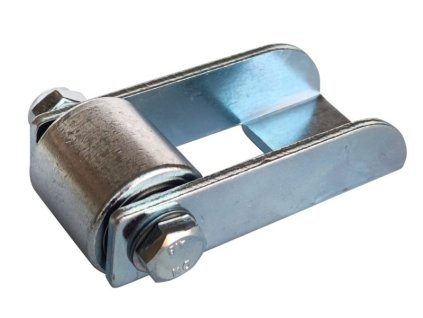

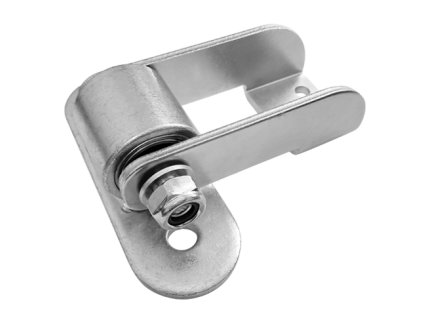

• 10 x závěs
• 1 x horní vodítko

Samozřejmě je také možné namontovat pohon na posuvnou bránu do oblouku, ale stačí jej namontovat v místě, kde se vlak ještě nezamyká. Je také nutné seřídit ozubený hřeben tak, aby do sebe při vyrovnání vlaku pěkně zapadal a při vytočení vlaku se od sebe vzdaloval.
